Коленчатый вал, маховик и дампер — HITACHI EX1200-5

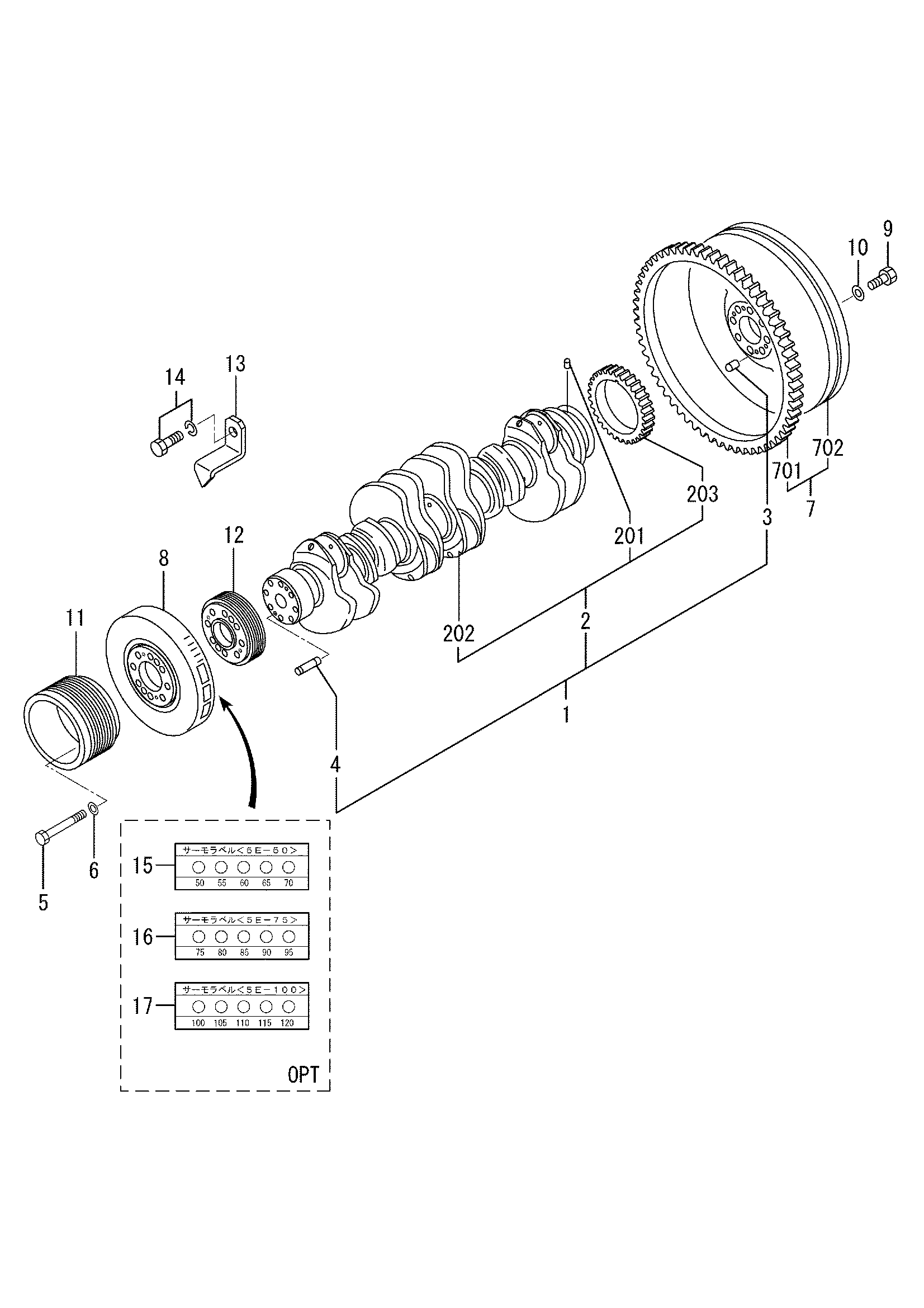

Заводская схема «Коленчатый вал, маховик и дампер» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3752020010 | Коленчатый вал в сборе | 1 |
| 1 | H3752020011 | Коленчатый вал в сборе | 1 |
| 2-01 | HF284605000 | Палец, довел | 1 |
| 2-03 | H3752300100 | Шестерня, коленчатый вал | 1 |
| 3 | HF284620000 | Палец, довел | 2 |
| 4 | H3752000500 | Палец, довел | 2 |
| 5 | HF103522150 | Болт | 8 |
| 6 | H3370711701 | Шайба | 8 |
| 7 | H3752100010 | Маховик в сборе | 1 |
| 7 | H3752100011 | Маховик в сборе | 1 |
| 7 | H3752100012 | Маховик в сборе | 1 |
| 7-01 | H3252102200 | Шестерня, кольцо | 1 |
| 7-01 | H3252102201 | Шестерня, кольцо | 1 |
| 8 | H3752240400 | Дампер, вискоус | 1 |
| 8 | H3752240401 | Дампер, вискоус | 1 |
| 8 | H3752210500 | Дампер, вискоус | 1 |
| 9 | HF103522080 | Болт | 8 |
| 10 | H3370711701 | Шайба | 8 |
| 11 | H3752003100 | Шкив, коленчатый вал | 1 |
| 11 | H3752003101 | Шкив, коленчатый вал | 1 |
| 12 | H3752505200 | Шкив, коленчатый вал | 1 |
| 12 | H3752505201 | Шкив, коленчатый вал | 1 |
| 12 | H3752505202 | Шкив, коленчатый вал | 1 |
| 13 | H3750709400 | Поинтер | 1 |
| 14 | HF180510016 | Болт, W/шайба | 1 |
| 15 | H3252204300 | Табличка комплект, термостатический | 1 |
| 16 | H3252204100 | Табличка комплект, термостатический | 1 |
| 17 | H3252204200 | Табличка комплект, термостатический | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
