Термостат и водяной отопитель — HITACHI EX1200-5

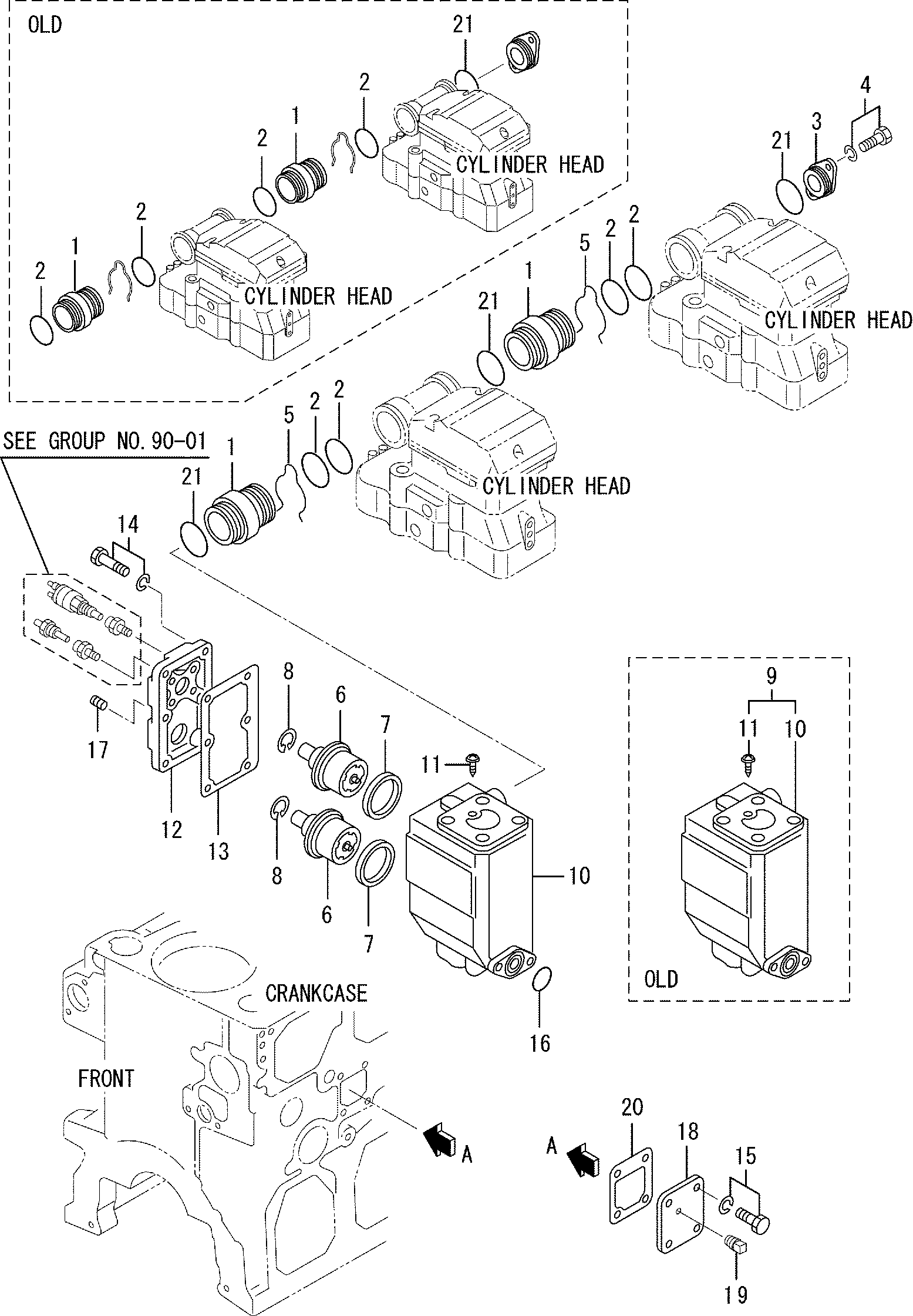

Заводская схема «Термостат и водяной отопитель» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3754621100 | Разъём | 6 |
| 1 | H3754702200 | Разъём | 6 |
| 2 | H3754600500 | Уплотнительное кольцо | 12 |
| 2 | H0550531065 | Уплотнительное кольцо | 12 |
| 2 | H3754702300 | Уплотнительное кольцо | 12 |
| 2 | H0550531065 | Уплотнительное кольцо | 12 |
| 3 | H3754611200 | Крышка | 1 |
| 3 | H3754621200 | Крышка | 1 |
| 4 | HF180510025 | Болт, W/шайба | 1 |
| 4 | HF180510025 | Болт, W/шайба | 2 |
| 5 | H3754611300 | Кольцо, стопорный | 6 |
| 6 | H3754621700 | Термостат | 2 |
| 7 | H3754601800 | Уплотнение, термостат | 2 |
| 8 | H3754600900 | Кольцо, стопорный | 2 |
| 9 | H3754600010 | Корпус в сборе, термостат | 1 |
| 10 | H3754613700 | Корпус, термостат | 1 |
| 10 | H3754623700 | Корпус, термостат | 1 |
| 11 | H3664600090 | Клапан в сборе, джиггле | 1 |
| 12 | H3754623201 | Крышка, термостат | 1 |
| 13 | H3754613300 | Манжета, крышка | 1 |
| 13 | H3754623300 | Манжета, крышка | 1 |
| 14 | HF180510030 | Болт, W/шайба | 6 |
| 15 | HF180512030 | Болт, W/шайба | 4 |
| 16 | HF315306000 | Уплотнительное кольцо | 1 |
| 17 | HF500521001 | Пробка, таперед | 2 |
| 18 | H4750060400 | Крышка | 1 |
| 19 | HF500610000 | Пробка, таперед | 1 |
| 20 | H3754609800 | Манжета | 1 |
| 20 | H3754619800 | Манжета | 1 |
| 21 | H3754600500 | Уплотнительное кольцо | 1 |
| 21 | H0550557060 | Уплотнительное кольцо | 1 |
| 21 | H0550557060 | Уплотнительное кольцо | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
