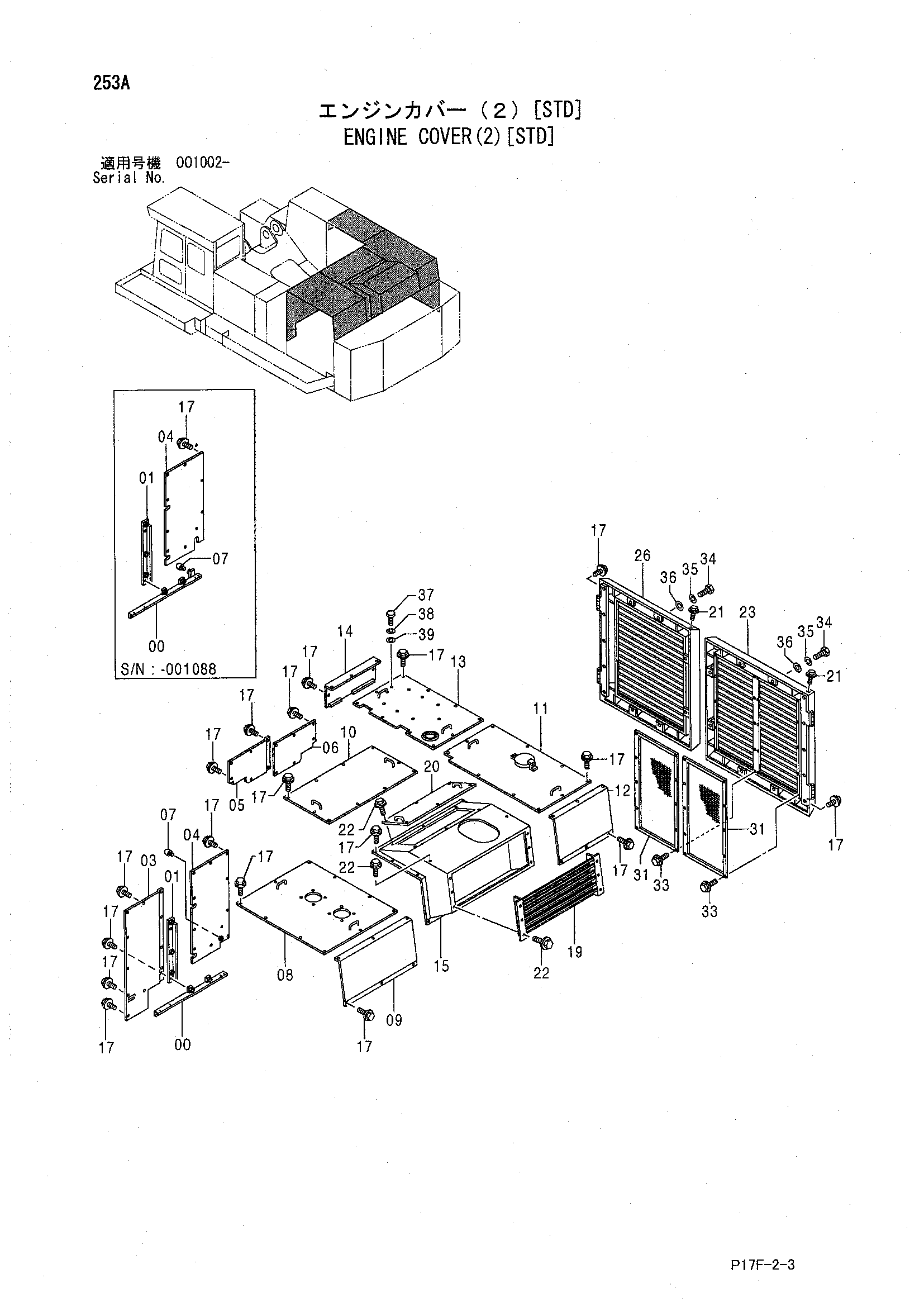

Крышка двигателя(2)[STD] — HITACHI EX1200-5
Заводская схема «Крышка двигателя(2)[STD]» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка двигателя(2)[STD] HITACHI EX1200-5](/catalog-drawings/8e/8ed26d15-f689-4a82-ac17-3da0f64dea29.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8081117 замена: 8092225 | Стойка | 1 |
| 00 | 8092226 | Стойка | 1 |
| 01 | 8081118 | Стойка | 1 |
| 03 | 3090094 | Крышка | 1 |
| 04 | 3090093 замена: 8092225 | Крышка | 1 |
| 04 | 8092225 | Крышка | 1 |
| 05 | 3090092 | Крышка | 1 |
| 06 | 3090091 | Крышка | 1 |
| 07 | 4204586 | Ограничитель | 1 |
| 08 | 7038971 | Крышка | 1 |
| 09 | 7038970 | Крышка | 1 |
| 10 | 7038967 | Крышка | 1 |
| 11 | 7038969 | Крышка | 1 |
| 12 | 7039009 | Крышка | 1 |
| 13 | 7038968 | Крышка | 1 |
| 14 | 3090223 | Крышка | 1 |
| 15 | 6019453 | Крышка | 1 |
| 17 | J031235 | Болт с шайбой | 114 |
| 17 | J281235 замена: J901235 | Болт с шайбой | 114 |
| 19 | 7039000 | Воздуховод | 1 |
| 20 | 8081305 | Крышка | 1 |
| 21 | J031230 | Болт с шайбой | 4 |
| 21 | J281230 замена: J901230 | Болт с шайбой | 4 |
| 22 | J031025 | Болт с шайбой | 14 |
| 22 | J281025 замена: J901025 | Болт с шайбой | 14 |
| 23 | 6020138 | Крышка боковой | 1 |
| 26 | 6020109 | Крышка боковой | 1 |
| 31 | 8081347 замена: 8089728 | Крышка | 2 |
| 31 | 8089728 | Крышка | 2 |
| 33 | J020620 | Болт с шайбой | 20 |
| 33 | J260620 замена: J900620 | Болт с шайбой | 20 |
| 34 | J901204 | Болт | 12 |
| 35 | A590912 | Пружинная шайба | 12 |
| 36 | 449490 | Шайба | 12 |
| 37 | J901235 | Болт | 8 |
| 38 | A590912 | Пружинная шайба | 8 |
| 39 | 449490 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
