Топливный топливный насос высокого давления кронштейн — HITACHI EX1200-5

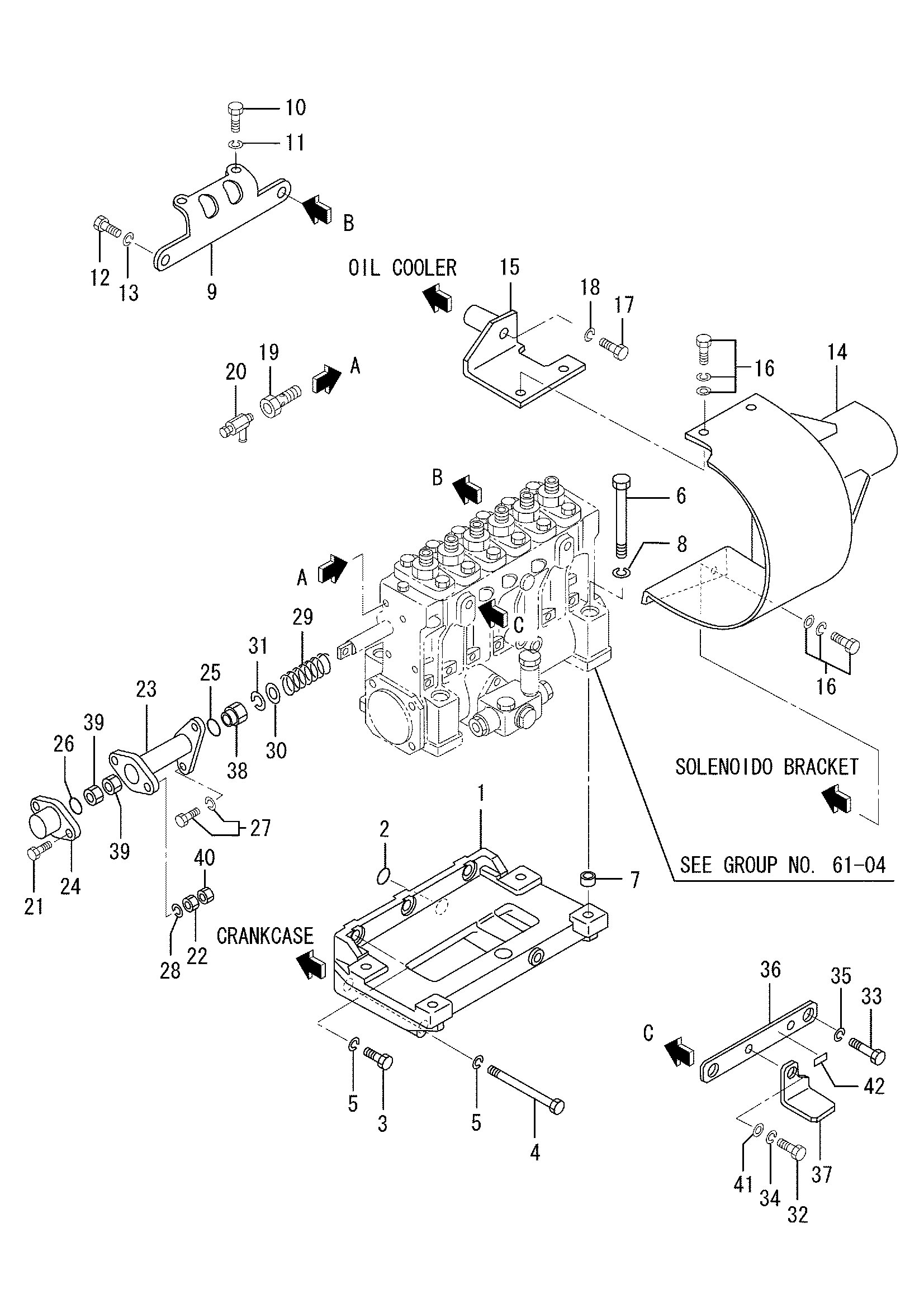

Заводская схема «Топливный топливный насос высокого давления кронштейн» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3756121100 | Кронштейн, впрыск насос | 1 |
| 2 | H0550710140 | Уплотнительное кольцо | 1 |
| 3 | HF103512035 | Болт | 3 |
| 4 | H0597812150 | Болт | 2 |
| 5 | HF251512000 | Пружинная шайба | 5 |
| 6 | HF103512110 | Болт | 4 |
| 7 | H3756101800 | Палец, довел | 2 |
| 8 | HF251512000 | Пружинная шайба | 4 |
| 9 | H3756110700 | Стойка, впрыск насос | 1 |
| 9 | H3756110701 | Стойка, впрыск насос | 1 |
| 10 | HF103512025 | Болт | 2 |
| 11 | HF251512000 | Пружинная шайба | 2 |
| 12 | HF103514030 | Болт | 2 |
| 13 | HF251514000 | Пружинная шайба | 2 |
| 14 | H3756143100 | Крышка, муфта | 1 |
| 15 | H3756133200 | Кронштейн, крышка | 1 |
| 15 | H3756143200 | Кронштейн, крышка | 1 |
| 15 | H3756153200 | Кронштейн, крышка | 1 |
| 16 | HF182508016 | Болт, W/шайба | 3 |
| 17 | HF103512075 | Болт | 1 |
| 18 | HF251512000 | Пружинная шайба | 1 |
| 19 | H4823005100 | Болт, проушина | 1 |
| 20 | H3126251901 | Кокк, воздушный пробка | 1 |
| 21 | HF103508035 | Болт | 2 |
| 21 | HF103508045 | Болт | 2 |
| 22 | H3756405200 | Гайка, тампер прооф | 2 |
| 23 | H3756152800 | Корпус, пружина | 1 |
| 23 | H3756162800 | Корпус, пружина | 1 |
| 24 | H3756142900 | Колпачок, ракк комплект | 1 |
| 25 | H0550710360 | Уплотнительное кольцо | 1 |
| 26 | H0550710390 | Уплотнительное кольцо | 1 |
| 27 | HF180508030 | Болт, W/шайба | 2 |
| 28 | HF251508000 | Пружинная шайба | 2 |
| 29 | H3756111900 | Пружина, обратный | 1 |
| 30 | HF250010000 | Шайба, плаин | 1 |
| 31 | HF251510000 | Пружинная шайба | 1 |
| 32 | HF103510020 | Болт | 1 |
| 33 | HF103514030 | Болт | 2 |
| 34 | HF251510000 | Пружинная шайба | 1 |
| 35 | HF251514000 | Пружинная шайба | 2 |
| 36 | H3756204900 | Стойка, насос | 1 |
| 37 | H3786204400 | Стойка, насос | 1 |
| 37 | H3786214400 | Стойка, насос | 1 |
| 38 | HF244510000 | Гайка, селф локкинг | 1 |
| 39 | HF232508000 | Гайка, JAM | 2 |
| 40 | HF230008000 | Гайка | 2 |
| 40 | HF244508000 | Гайка | 2 |
| 41 | H66E4604200 | Шайба | 1 |
| 41 | HMH005004 | Шайба | 1 |
| 42 | H3756204700 | Табличка, предупреждение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
