Погрузчик управление устройство — HITACHI EX1200-5

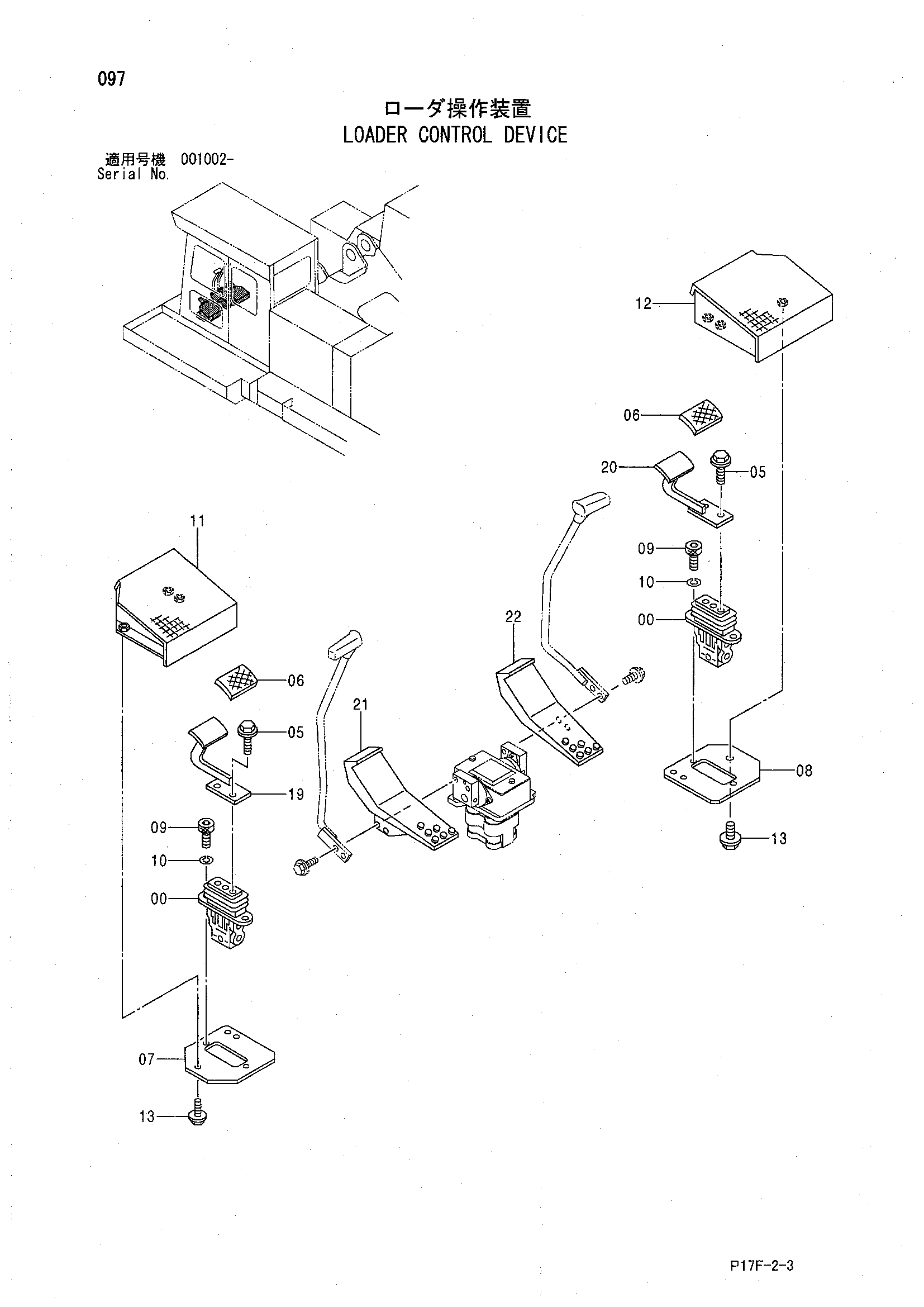

Заводская схема «Погрузчик управление устройство» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9197490 | Пилотный клапан | 2 |
| 05 | J011020 | Болт с шайбой | 4 |
| 05 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 06 | 972898 | Крышка | 2 |
| 07 | 9757133 | Пластина | 1 |
| 08 | 9757134 | Пластина | 1 |
| 09 | J781025 | Болт с внутренним шестигранником | 4 |
| 10 | A590910 | Пружинная шайба | 4 |
| 11 | 8085031 | Крышка | 1 |
| 12 | 8085032 | Крышка | 1 |
| 13 | J011030 | Болт с шайбой | 6 |
| 13 | J271030 замена: J901030 | Болт с шайбой | 6 |
| 19 | 8085029 | Педаль | 1 |
| 20 | 8085030 | Педаль | 1 |
| 21 | 3079715 | Педаль | 1 |
| 22 | 3079714 | Педаль | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
