Смазка (насос)(1) — HITACHI EX1200-5

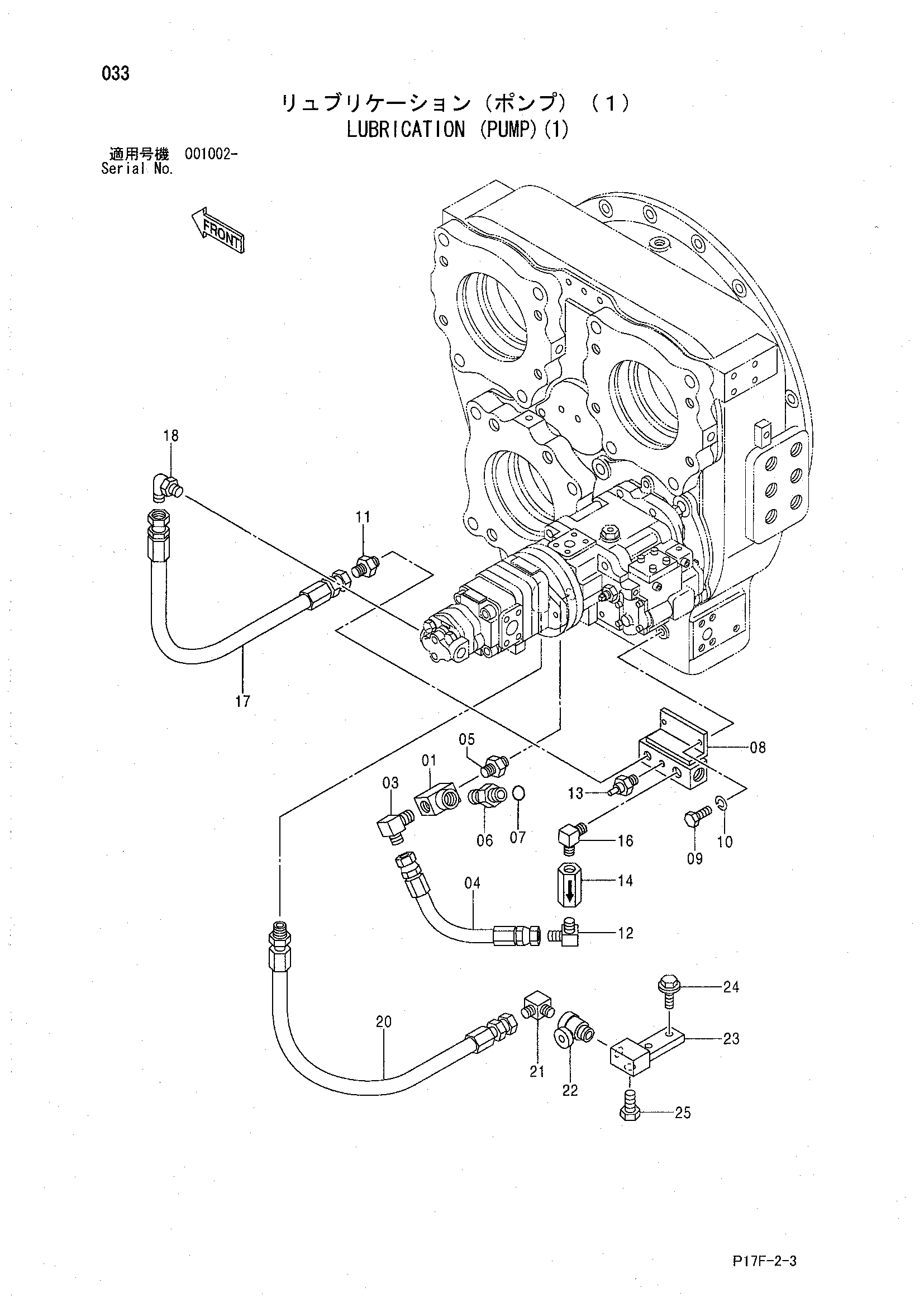

Заводская схема «Смазка (насос)(1)» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-0663 | Тройник | 1 |
| 03 | 4436135 | Угловой штуцер | 1 |
| 04 | 4440373 | Шланг | 1 |
| 05 | 94-1704 | Адаптер | 1 |
| 06 | 4209818 | Адаптер | 1 |
| 07 | 4420526 | Уплотнительное кольцо | 1 |
| 08 | 8080857 | Коллектор | 1 |
| 09 | J901020 | Болт | 2 |
| 10 | A590910 | Пружинная шайба | 2 |
| 11 | 4266331 | Адаптер | 1 |
| 12 | 4154658 | Угловой штуцер | 1 |
| 13 | 4099039 | Датчик давления | 1 |
| 14 | 4163093 | Обратный клапан | 1 |
| 16 | 4223385 | Угловой штуцер | 1 |
| 17 | 4440375 | Шланг | 1 |
| 18 | 4219345 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4442224 | Шланг | 1 |
| 21 | 94-1404 | Угловой штуцер | 1 |
| 22 | 4193832 | Шаровой клапан | 1 |
| 23 | 9733892 | Коллектор | 1 |
| 24 | J011230 | Болт с шайбой | 2 |
| 24 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 25 | 4187322 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
