Вентилятор привод — HITACHI EX1200-5

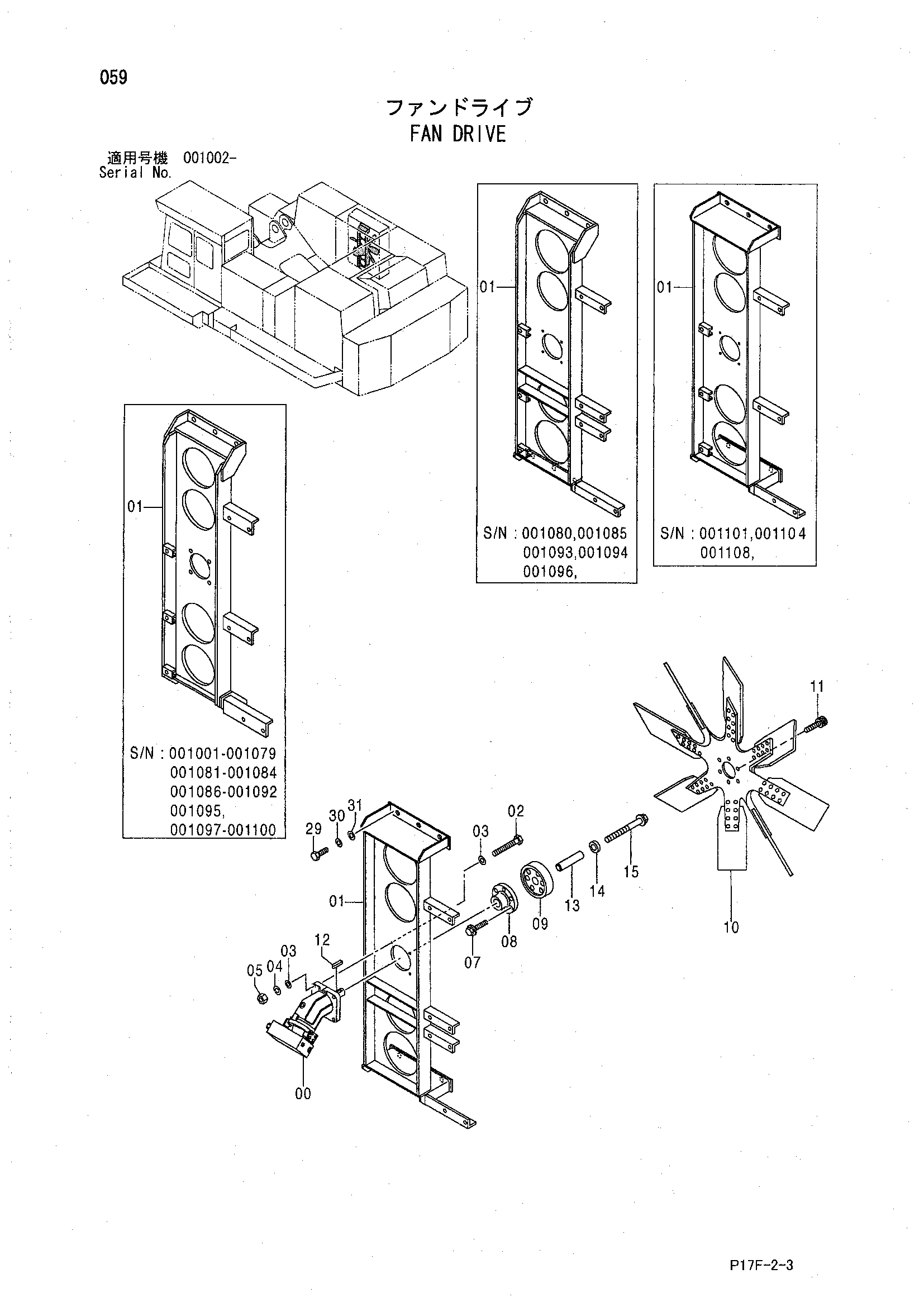

Заводская схема «Вентилятор привод» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4438786 | Гидромотор | 1 |
| 01 | 6019300 замена: 6022521 | Кронштейн | 1 |
| 01 | 6022521 | Кронштейн | 1 |
| 01 | 7044186 замена: 7045168 | Кронштейн | 1 |
| 01 | 7045168 | Кронштейн | 1 |
| 02 | J901250 | Болт | 4 |
| 03 | A590112 | Плоская шайба | 8 |
| 04 | A590912 | Пружинная шайба | 4 |
| 05 | J950012 | Гайка | 4 |
| 07 | J011230 | Болт с шайбой | 6 |
| 07 | J271230 замена: J901230 | Болт с шайбой | 6 |
| 08 | 4438675 | Муфта | 1 |
| 09 | 4438676 | Муфта | 1 |
| 10 | 4333859 | Вентилятор | 1 |
| 11 | M341230 | Болт с внутренним шестигранником | 6 |
| 12 | 94-2282 | Шпонка | 1 |
| 13 | 4438677 | Проставка | 1 |
| 14 | 4249324 | Шайба | 1 |
| 15 | J041280 | Болт с шайбой | 1 |
| 15 | J271280 замена: J901280 | Болт с шайбой | 1 |
| 29 | J901230 | Болт | 6 |
| 29 | J901235 | Болт | 6 |
| 30 | A590912 | Пружинная шайба | 6 |
| 31 | A590112 | Плоская шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
