Пилотный пипин (сигнал гидрораспределитель) — HITACHI EX1200-5

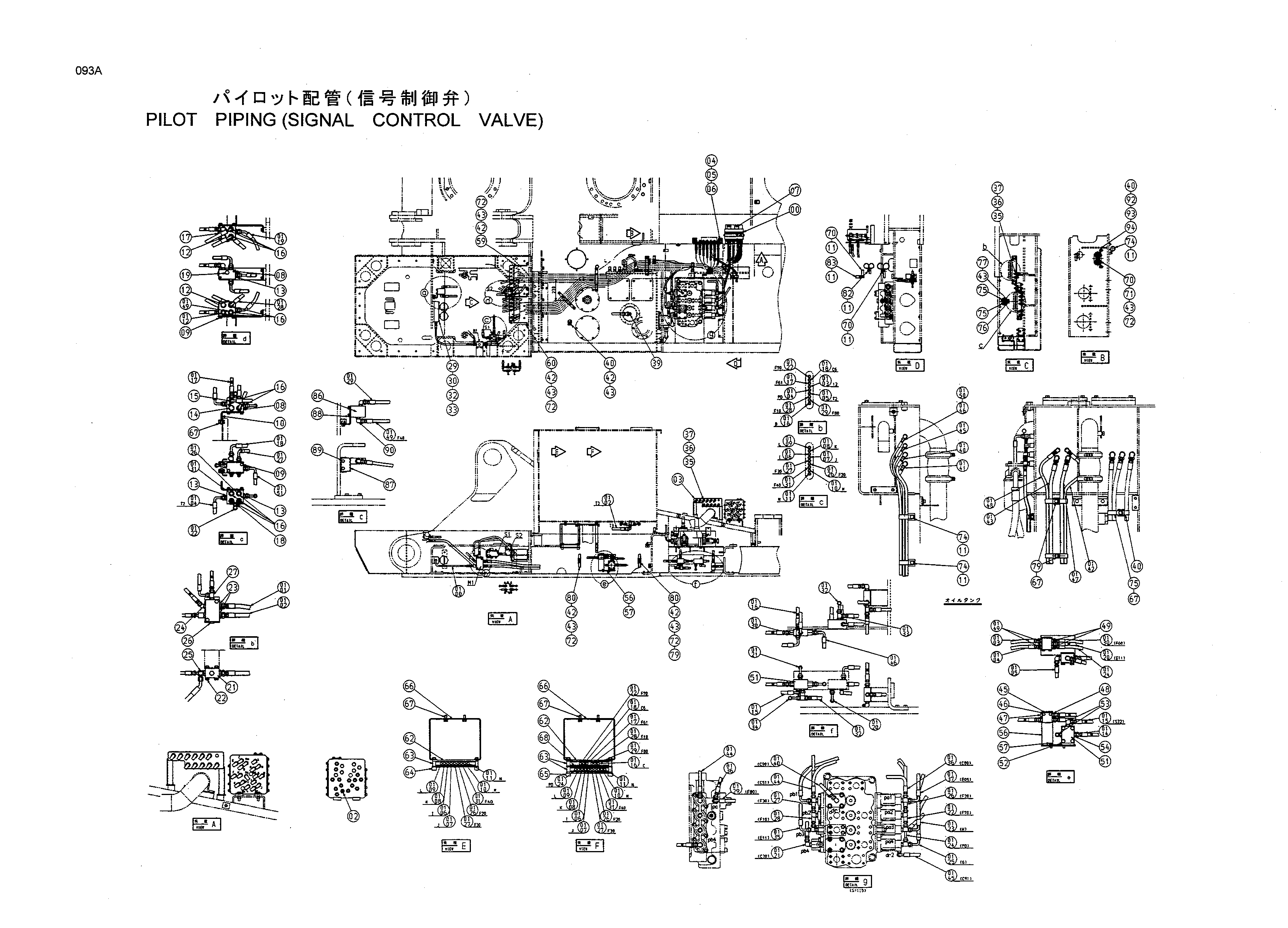

Заводская схема «Пилотный пипин (сигнал гидрораспределитель)» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4439569 | Челночный клапан | 1 |
| 0100 | 4365247 | Шланг | 1 |
| 0101 | 4450254 | Шланг | 1 |
| 0102 | 4442215 | Шланг | 1 |
| 0103 | 4448043 | Шланг | 1 |
| 0104 | 4442050 | Шланг | 1 |
| 0105 | 4428110 | Шланг | 1 |
| 0106 | 4450239 | Шланг | 1 |
| 0107 | 4450241 | Шланг | 1 |
| 0108 | 4450242 | Шланг | 1 |
| 0109 | 4450245 | Шланг | 1 |
| 0110 | 4450248 | Шланг | 1 |
| 0111 | 4450249 | Шланг | 1 |
| 0112 | 4440365 | Шланг | 1 |
| 0113 | 4450016 | Шланг | 1 |
| 0114 | 4450054 | Шланг | 1 |
| 0115 | 4442221 | Шланг | 1 |
| 0116 | 4450117 | Шланг | 1 |
| 0117 | 4442269 | Шланг | 1 |
| 0118 | 4442322 | Шланг | 1 |
| 0119 | 4450246 | Шланг | 1 |
| 0120 | 4442111 | Шланг | 1 |
| 0121 | 4442270 | Шланг | 1 |
| 0122 | 4450253 | Шланг | 1 |
| 0123 | 4450217 | Шланг | 1 |
| 0124 | 4441941 | Шланг | 1 |
| 0125 | 4450221 | Шланг | 1 |
| 0126 | 4450251 | Шланг | 1 |
| 0127 | 4450238 | Шланг | 1 |
| 0128 | 4450236 | Шланг | 1 |
| 0129 | 4450244 | Шланг | 1 |
| 0130 | 4450283 | Шланг | 1 |
| 0131 | 4450252 | Шланг | 1 |
| 0132 | 4450215 | Шланг | 1 |
| 0133 | 4441407 | Шланг | 1 |
| 0134 | 4442282 | Шланг | 1 |
| 0135 | 4442111 | Шланг | 1 |
| 0136 | 4450212 | Шланг | 1 |
| 0137 | 4442121 | Шланг | 1 |
| 0138 | 4450195 | Шланг | 1 |
| 0139 | 4442151 | Шланг | 1 |
| 0140 | 4450116 | Шланг | 1 |
| 0141 | 4450052 | Шланг | 1 |
| 0142 | 4450020 | Шланг | 1 |
| 0143 | 4450024 | Шланг | 1 |
| 0144 | 4442272 | Шланг | 1 |
| 0145 | 4442344 | Шланг | 1 |
| 0146 | 4442051 | Шланг | 1 |
| 0147 | 4450053 | Шланг | 1 |
| 0148 | 4450025 | Шланг | 1 |
| 0149 | 4450196 | Шланг | 1 |
| 0150 | 4450237 | Шланг | 1 |
| 0151 | 4437436 | Шланг | 1 |
| 0152 | 4385325 | Шланг | 1 |
| 02 | A852123 | Адаптер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 8080847 | Кронштейн | 1 |
| 04 | J901020 | Болт | 2 |
| 05 | A590910 | Пружинная шайба | 2 |
| 06 | A590110 | Плоская шайба | 2 |
| 07 | J021035 | Болт с шайбой | 4 |
| 08 | 4254613 | Челночный клапан | 2 |
| 09 | J010820 | Болт с шайбой | 4 |
| 10 | 4441830 | Кронштейн | 1 |
| 11 | J021020 | Болт с шайбой | 8 |
| 12 | A885003 | Пробка | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4344553 | Адаптер | 3 |
| 13A | 4506408 | Уплотнительное кольцо | 1 |
| 14 | A852333 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852433 | Тройник | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852133 | Адаптер | 12 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4347784 | Пробка | 1 |
| 17A | 4506408 | Уплотнительное кольцо | 1 |
| 18 | A852523 | Тройник | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A885002 | Пробка | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 3046867 | Коллектор | 1 |
| 22 | J011065 | Болт с шайбой | 2 |
| 23 | A852144 | Адаптер | 2 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | A852233 | Угловой штуцер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4245108 | Тройник | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 446536 | Пробка | 1 |
| 27 | A852433 | Тройник | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 3046868 | Коллектор | 1 |
| 30 | J011065 | Болт с шайбой | 4 |
| 32 | 4195978 | Гидроаккумулятор | 2 |
| 32A | 954493 | Уплотнительное кольцо | 1 |
| 33 | A852132 | Адаптер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4202532 | Адаптер | 19 |
| 36 | 4202531 | Гайка | 19 |
| 37 | A590914 | Пружинная шайба | 19 |
| 39 | A852344 | Угловой штуцер | 1 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 4190274 | Зажим | 3 |
| 42 | J901016 | Болт | 11 |
| 43 | A590910 | Пружинная шайба | 14 |
| 45 | 4330230 | Челночный клапан | 1 |
| 46 | J020820 | Болт с шайбой | 2 |
| 47 | A885002 | Пробка | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | A852123 | Адаптер | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | A852133 | Адаптер | 4 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 3056293 | Коллектор | 1 |
| 52 | J011060 | Болт с шайбой | 4 |
| 53 | A852333 | Угловой штуцер | 2 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | A852133 | Адаптер | 1 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 8081253 | Кронштейн | 1 |
| 57 | J021225 | Болт с шайбой | 2 |
| 59 | 8081245 | Кронштейн | 1 |
| 60 | 8081246 | Кронштейн | 1 |
| 62 | 4198619 | Хомут | 4 |
| 63 | 4415113 | Трубка | 6 |
| 64 | J021055 | Болт с шайбой | 2 |
| 65 | J021085 | Болт с шайбой | 2 |
| 66 | 8081250 | Кронштейн | 2 |
| 67 | J021025 | Болт с шайбой | 7 |
| 68 | 4198620 | Хомут | 1 |
| 70 | 4193816 | Зажим | 5 |
| 71 | J901020 | Болт | 2 |
| 72 | A590110 | Плоская шайба | 12 |
| 74 | 4193848 | Зажим | 3 |
| 75 | 4190266 | Зажим | 3 |
| 76 | J901035 | Болт | 1 |
| 77 | J950010 | Гайка | 1 |
| 79 | 4190292 | Зажим | 5 |
| 80 | 4190275 | Зажим | 2 |
| 82 | 4190265 | Зажим | 2 |
| 83 | 4190264 | Зажим | 1 |
| 84 | J011020 | Болт с шайбой | 4 |
| 86 | 4450032 | Клапан регулировочный | 1 |
| 87 | 4450141 | Кронштейн | 1 |
| 88 | J020816 | Болт с шайбой | 2 |
| 89 | J020820 | Болт с шайбой | 2 |
| 90 | A852323 | Угловой штуцер | 2 |
| 90A | 957366 | Уплотнительное кольцо | 1 |
| 92 | J901220 | Болт | 1 |
| 93 | A590912 | Пружинная шайба | 1 |
| 94 | A590112 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
