Масляный радиатор — HITACHI EX1200-5

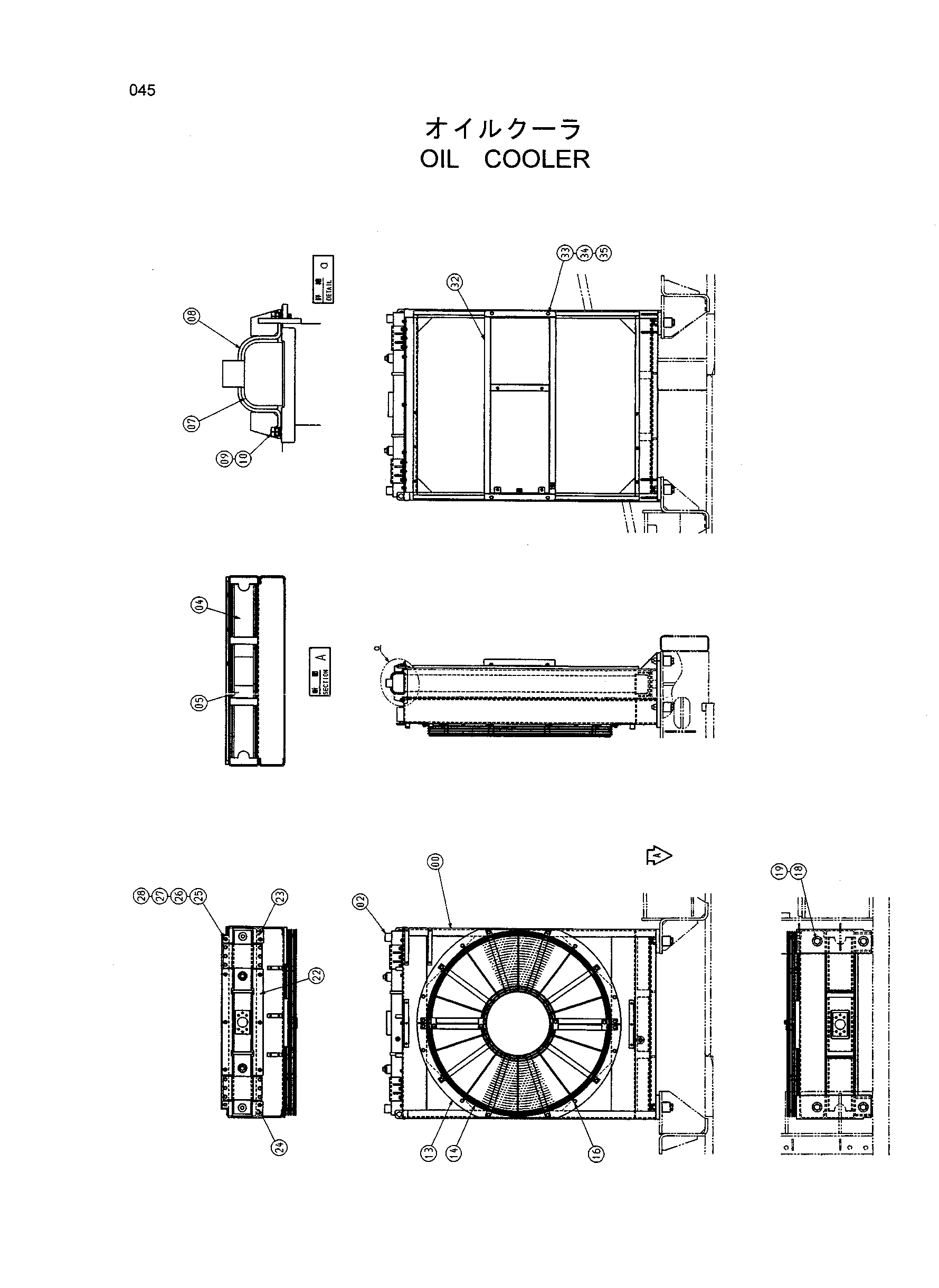

Заводская схема «Масляный радиатор» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007156 | Рама | 1 |
| 02 | 4427952 | Масляный радиатор | 1 |
| 04 | 4405364 | Резиновая прокладка | 2 |
| 05 | 4427954 | Резиновая прокладка | 1 |
| 07 | 4405363 | Резиновая прокладка | 2 |
| 08 | 4427955 | Хомут | 2 |
| 09 | 4405367 | Регулировочная шайба | 12 |
| 10 | J021030 | Болт с шайбой | 12 |
| 13 | 4405362 | Пластина | 4 |
| 14 | 4405361 | Сетка | 2 |
| 16 | J021035 | Болт с шайбой | 24 |
| 18 | J932404 | Болт | 4 |
| 19 | 4404224 | Проставка | 4 |
| 22 | 3089550 | Пластина | 2 |
| 23 | 3089551 | Пластина | 1 |
| 24 | 3089552 | Пластина | 1 |
| 25 | J900820 | Болт | 10 |
| 26 | A590908 | Пружинная шайба | 10 |
| 27 | A590108 | Плоская шайба | 10 |
| 28 | A590110 | Плоская шайба | 10 |
| 32 | 7038808 | Кронштейн | 1 |
| 33 | J901020 | Болт | 4 |
| 34 | A590910 | Пружинная шайба | 4 |
| 35 | A590110 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
