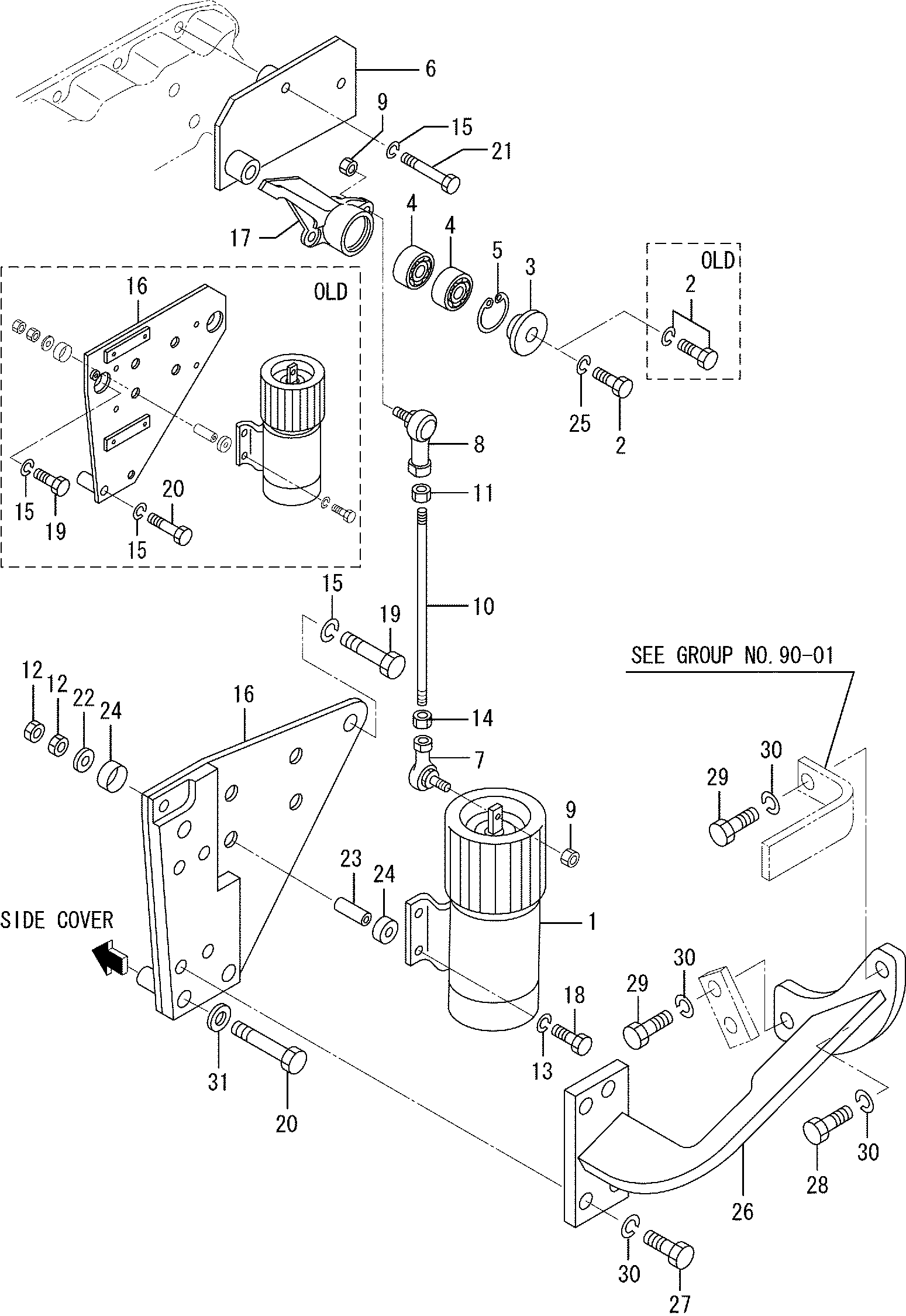

Остановка система — HITACHI EX1200-5

Заводская схема «Остановка система» для HITACHI EX1200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H0440008500	Электромагнитный, остановка	1
1	H0440008800	Электромагнитный, остановка	1
2	HF180510040	Болт, W/шайба	1
2	H6435141900	Болт	1
3	H3256118300	Пластина, концевой	1
3	H3786100600	Пластина, концевой	1
4	HF800706200	Подшипник, шарик	2
4	H3756300800	Подшипник, шарик	2
4	H3756310800	Подшипник, шарик	2
5	HF320203000	Кольцо, стопорный	1
6	H3758704202	Кронштейн, рычаг	1
7	H35A6158300	Соединение, шарик	1
8	H35A6158400	Соединение, шарик	1
9	H0563400610	Гайка, селф локкинг	2
10	H0590206110	Шток	1
11	H0941300600	Гайка, блокировка	1
12	HF230006000	Гайка, блокировка	4
12	HF230006000	Гайка, блокировка	8
13	HF251506000	Пружинная шайба	4
14	HF232006000	Гайка, JAM	1
15	HF251512000	Пружинная шайба	6
15	HF251512000	Пружинная шайба	3
16	H4750036601	Кронштейн	1
16	H3758702500	Кронштейн	1
17	H3758704400	Рычаг, остановка	1
17	H3758704403	Рычаг, остановка	1
18	HF103506035	Болт	4
18	HF103506040	Болт	4
19	HF103512045	Болт	2
19	HF103512065	Болт	1
20	HF103512070	Болт	2
20	HF103512080	Болт	3
21	HF103512080	Болт	2
22	H0830206000	Шайба	4
23	H4750036700	Проставка	4
24	H4750034100	Амортизатор, резиновый	8
25	HF251510000	Пружинная шайба	1
26	H3751107300	Кронштейн, реинфоркед	1
27	HF103512030	Болт	4
28	HF103512060	Болт	1
29	HF103512065	Болт	2
30	HF251512000	Пружинная шайба	7
31	H5534000600	Шайба	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
