Кабина (1)[хг-тйпе]<K> — HITACHI EX120-5Z

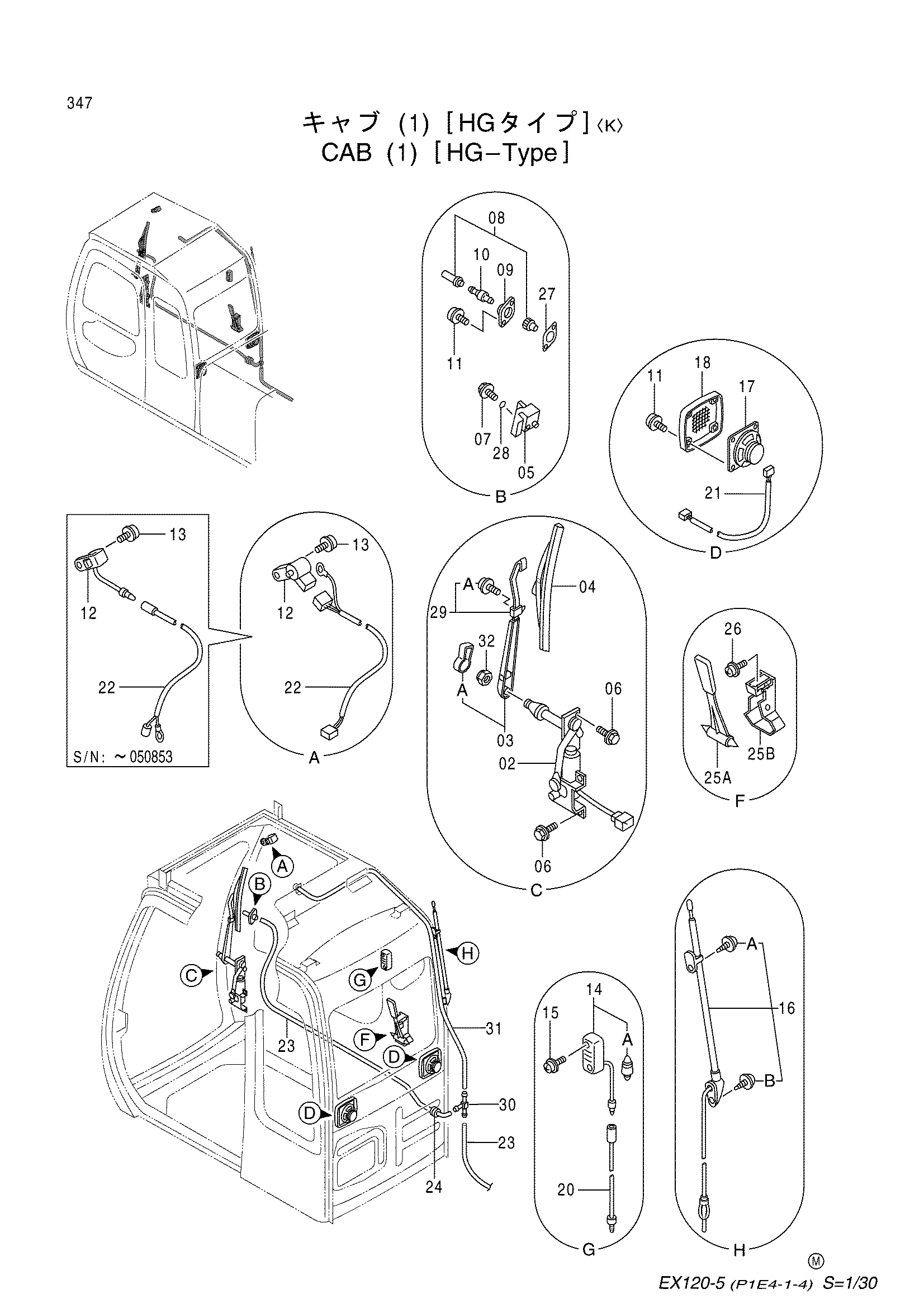

Заводская схема «Кабина (1)[хг-тйпе]<K>» для HITACHI EX120-5Z. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4369540	Мотор стеклоочистителя	1
03	4369541	Рычаг стеклоочистителя	1
03A	4399597	Крышка	1
04	4369542	Щётка стеклоочистителя	1
05	4369543	Випер-станд	1
06	J020816	Болт с шайбой	5
07	4372218	Болт с шайбой	1
08	4367485	Форсунка	1
09	4367486	Адаптер	1
10	4367481	Обратный клапан	1
11	4372608	Винт с шайбой	10
12	4369545 замена: 4387837	Выключатель концевой	1
12	4369545 замена: 4402476	Выключатель концевой	1
12	4387837	Выключатель концевой	1
13	J460510	Винт с шайбой	1
14	4187082	Плафон кабины	1
14A	4187083	Лампа	1
15	J460514	Винт с шайбой	2
16	4280527	Антенна	1
16A	4210412	Винт	1
16B	4210413	Винт	1
17	4361302	Динамик	2
18	4364504	Спеакер решётка	2
20	4260369	Жгут проводов	1
21	4369547	Жгут проводов	1
22	4369548 замена: 4387837	Жгут проводов	1
22	4369548 замена: 4402476	Жгут проводов	1
22	4402476	Жгут проводов	1
23	4369549	Шланг	1
24	4287903	Резиновая втулка	2
25A	4362700	Молоток	1
25B	2038764	Кронштейн	1
26	J460516	Винт с шайбой	2
27	4369544	Манжета	1
28	4092111	Уплотнительное кольцо	1
29	4370903	Арм-стоппер	1
29A	4382863	Винт с шайбой	2
30	4339086	Соединение	1
31	4378734	Шланг	1
32	M500807	Гайка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5Z и серийный номер машины. Это снижает риск заказа детали другого исполнения.
