Механизм поворота — HITACHI EX120-5Z

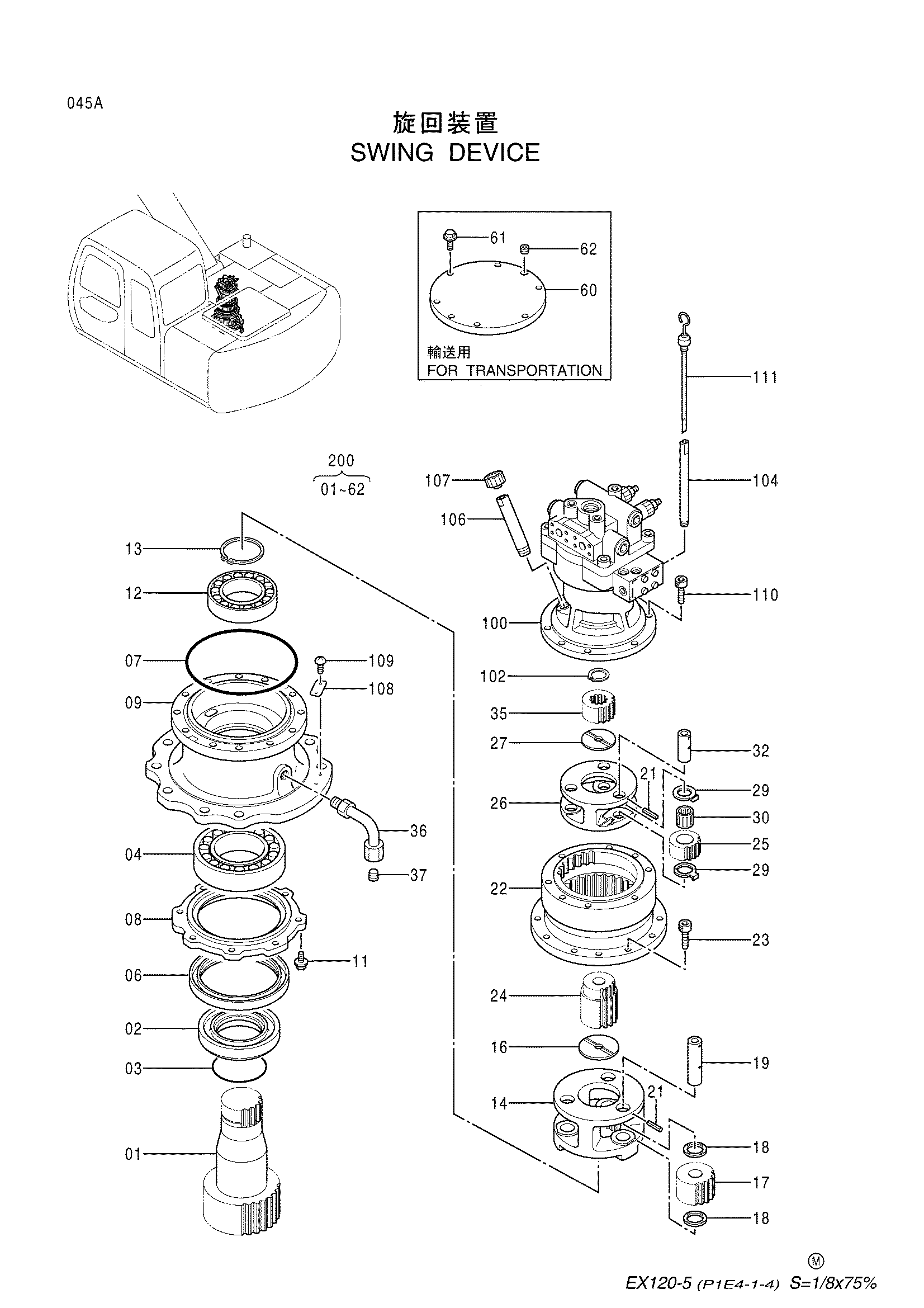

Заводская схема «Механизм поворота» для HITACHI EX120-5Z. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2028036 | Вал проп. | 1 |
| 01 | 2036830 замена: 2028036 | Вал проп. | 1 |
| 02 | 4244693 | Втулка | 1 |
| 03 | A811100 | Уплотнительное кольцо | 1 |
| 04 | 4248609 | Подшипник. спх.рол. | 1 |
| 06 | 4244691 | Масляное уплотнение | 1 |
| 07 | 4247567 | Уплотнительное кольцо | 1 |
| 08 | 3058620 | Крышка | 1 |
| 09 | 1020380 | Корпус | 1 |
| 11 | J011035 | Болт с шайбой | 8 |
| 12 | 4293424 | Подшипник. спх.рол. | 1 |
| 13 | 991350 | Стопорное кольцо | 1 |
| 14 | 2036804 | Водило | 1 |
| 16 | 4258089 | Упорная пластина | 1 |
| 17 | 9742788 | Планетарная шестерня | 3 |
| 18 | 4266255 | Упорная пластина | 6 |
| 19 | 4337638 | Палец | 3 |
| 21 | 4116308 | Пружинный штифт | 6 |
| 22 | 2036811 | Коронная шестерня | 1 |
| 23 | M341440 | Болт с внутренним шестигранником | 12 |
| 24 | 3069697 | Солнечная шестерня | 1 |
| 25 | 3069725 | Планетарная шестерня | 3 |
| 26 | 2036832 | Водило | 1 |
| 27 | 4176070 | Упорная пластина | 1 |
| 29 | 4269480 | Упорная пластина | 6 |
| 30 | 4330377 | Игольчатый подшипник | 3 |
| 32 | 4337637 | Палец | 3 |
| 35 | 3069727 | Солнечная шестерня | 1 |
| 36 | 8050210 | Трубка | 1 |
| 37 | 94-2012 | Пробка | 1 |
| 60 | 8065302 | Крышка(для транспортировка) | 1 |
| 61 | J011050 | Болт с шайбой(для транспортировка) | 8 |
| 62 | 94-2011 | Пробка(для транспортировка) | 1 |
| 100 | 4330219 | Гидромотор | 1 |
| 102 | 927488 | Стопорное кольцо | 1 |
| 104 | 4264452 | Трубка | 1 |
| 106 | 4255227 | Трубка | 1 |
| 107 | 4298608 | Колпачок | 1 |
| 108 | 3053093 | Информационная табличка | 1 |
| 109 | M492564 | Приводной винт | 2 |
| 110 | M341025 | Болт с внутренним шестигранником | 7 |
| 111 | 3074223 | Указатель уровня | 1 |
| 200 | 9148921 | Механизм поворота(без гидромотор) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5Z и серийный номер машины. Это снижает риск заказа детали другого исполнения.
