Трубопроводы для OKD гидромолот и гидроножницы <выбор> — HITACHI EX120-5Z

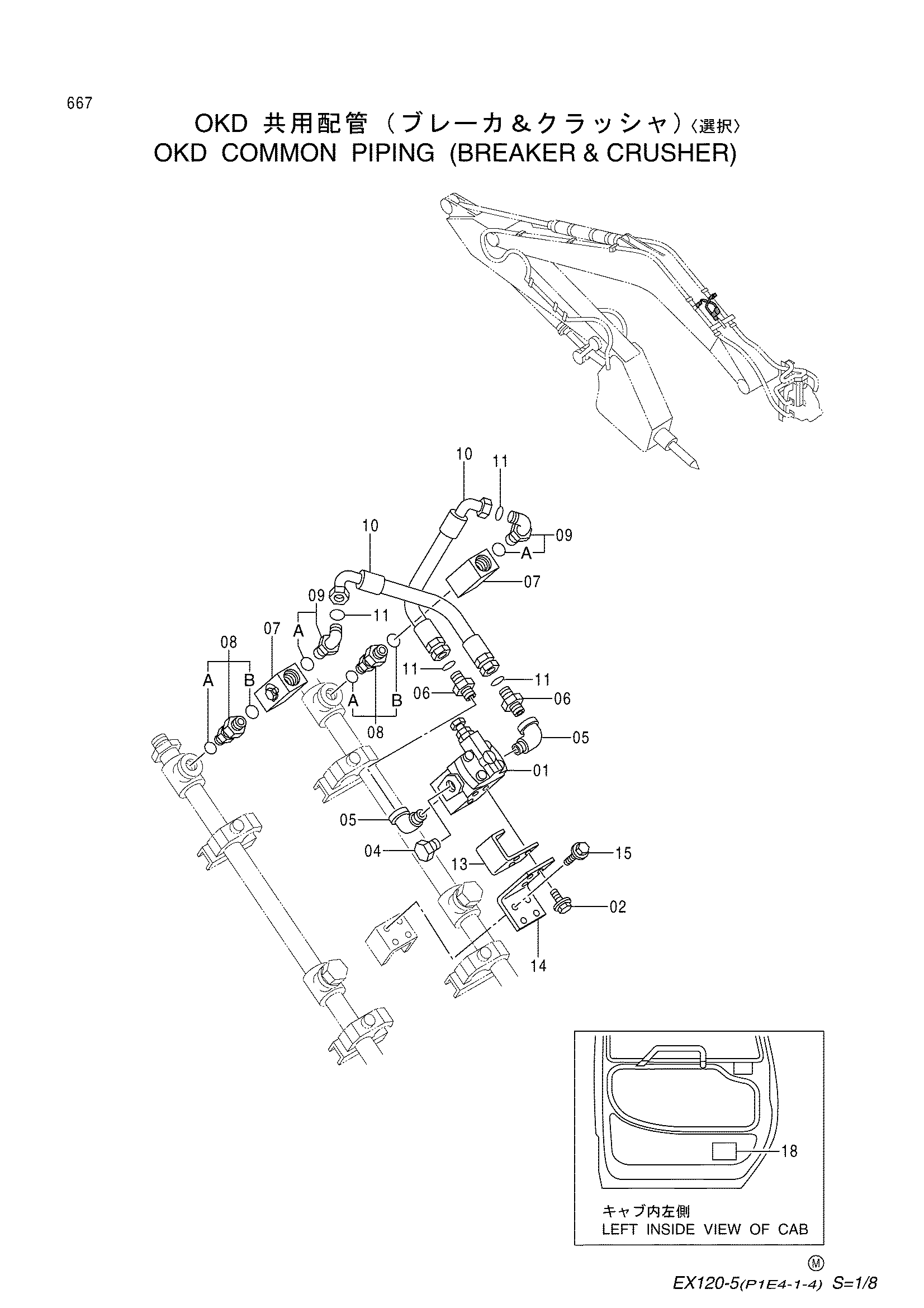

Заводская схема «Трубопроводы для OKD гидромолот и гидроножницы <выбор>» для HITACHI EX120-5Z. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4209158 | Предохранительный клапан | 1 |
| 02 | J010820 | Болт с шайбой | 3 |
| 02 | J010825 | Болт с шайбой | 3 |
| 04 | 94-2014 | Пробка | 1 |
| 05 | 94-0633 | Угловой штуцер | 2 |
| 06 | 4208967 | Адаптер | 2 |
| 07 | 4287720 | Запорный клапан | 2 |
| 08 | 4291797 | Адаптер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 08B | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4202113 | Угловой штуцер | 2 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4208454 | Шланг | 2 |
| 11 | 4187308 | Уплотнительное кольцо | 4 |
| 13 | 4399797 | Кронштейн | 1 |
| 14 | 4302579 | Кронштейн | 1 |
| 15 | J021230 | Болт с шайбой | 4 |
| 18 | 4301977 | Информационная табличка (японский) | 1 |
| 18 | 4301979 | Информационная табличка (английский) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5Z и серийный номер машины. Это снижает риск заказа детали другого исполнения.
