Основной трубопроводы для гидромолот и гидроножницы <выбор> — HITACHI EX120-5Z

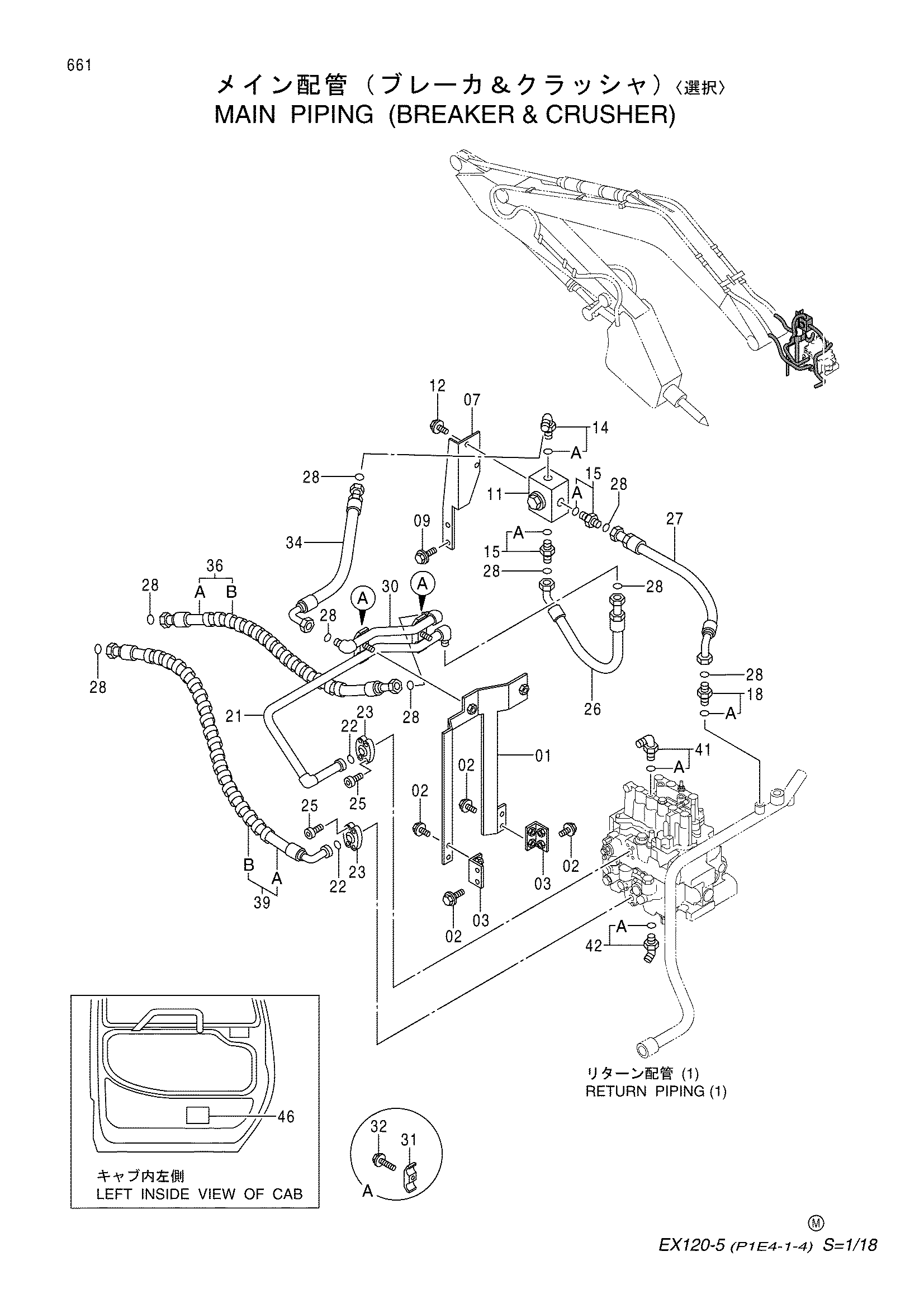

Заводская схема «Основной трубопроводы для гидромолот и гидроножницы <выбор>» для HITACHI EX120-5Z. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7030670 | Кронштейн | 1 |
| 02 | J011230 | Болт с шайбой | 8 |
| 03 | 9745459 | Кронштейн | 2 |
| 07 | 3073811 | Кронштейн | 1 |
| 09 | J021030 | Болт с шайбой | 2 |
| 11 | 4349920 | Клапан селектор | 1 |
| 12 | J011230 | Болт с шайбой | 2 |
| 14 | 4202113 | Угловой штуцер | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 4189537 | Адаптер | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 4189619 | Адаптер | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 8063893 | Трубка | 1 |
| 22 | 971489 | Уплотнительное кольцо | 2 |
| 23 | 986910 | Разъёмный фланец | 4 |
| 25 | J781030 | Болт с внутренним шестигранником | 8 |
| 26 | 4358376 | Шланг | 1 |
| 27 | 4358378 | Шланг | 1 |
| 28 | 4187308 | Уплотнительное кольцо | 9 |
| 30 | 9745334 | Трубка | 1 |
| 31 | 4189859 | Хомут трубки | 2 |
| 32 | J011265 | Болт с шайбой | 2 |
| 34 | 4249327 | Шланг | 1 |
| 36 | 9154206 | Шланг в сборе | 1 |
| 36A | 4358377 | Шланг | 1 |
| 36B | 4327294 | Защитный кожух | 2 |
| 39 | 9154175 | Шланг в сборе | 1 |
| 39A | 4344279 | Шланг | 1 |
| 39B | 4327294 | Защитный кожух | 3 |
| 41 | 4208913 | Угловой штуцер | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4190244 | Угловой штуцер | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4245076 | Информационная табличка (японский) | 1 |
| 46 | 4245758 | Информационная табличка (английский) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5Z и серийный номер машины. Это снижает риск заказа детали другого исполнения.
