Гидромотор (ход)<120-5E> — HITACHI EX120-5Z

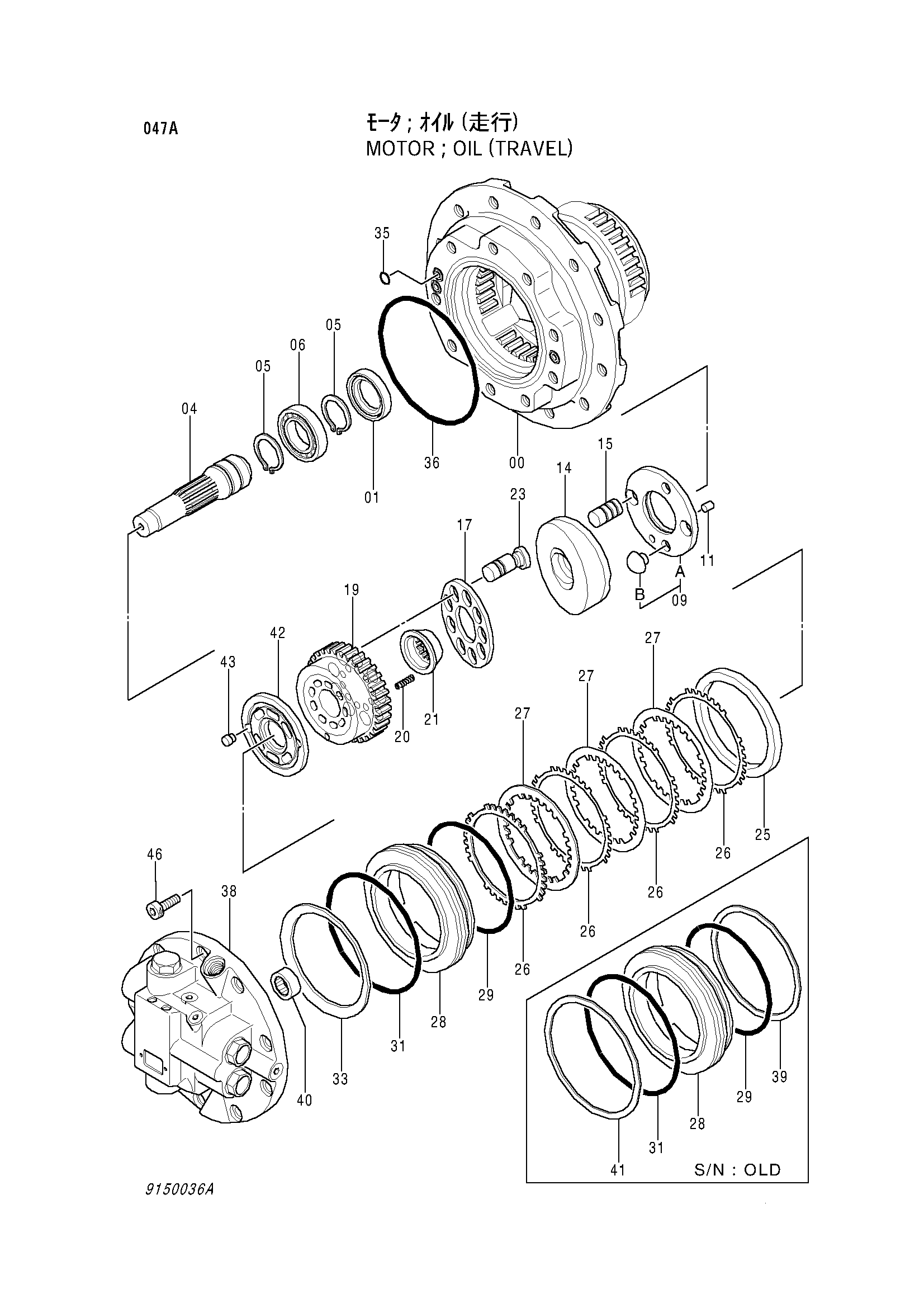

Заводская схема «Гидромотор (ход)<120-5E>» для HITACHI EX120-5Z. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| (9153392) | Гидромотор | 1 | |
| 9150036 замена: 9153392 | Гидромотор | 1 | |
| 00 | 1020617 | Корпус | 1 |
| 01 | 4212841 | Масляное уплотнение | 1 |
| 04 | 3070443 | Вал | 1 |
| 05 | 959499 | Стопорное кольцо | 2 |
| 06 | 4343872 | Роликовый подшипник | 1 |
| 09 | 9150243 | Пластина в сборе | 1 |
| 11 | 4212842 | Установочный штифт | 1 |
| 14 | 3072797 | Пластина свасх | 1 |
| 15 | 4264312 | Поршень серво | 2 |
| 17 | 3058406 замена: 3078124 | Фиксатор | 1 |
| 17 | 3078124 | Фиксатор | 1 |
| 19 | 2028344 | Ротор | 1 |
| 20 | 4312681 | Пружина сжатия | 9 |
| 21 | 3065176 | Втулка | 1 |
| 23 | 8060510 | Поршень | 9 |
| 25 | 4332191 | Проставка | 1 |
| 26 | 3032432 | Пластина | 4 |
| 27 | 3043240 | Пластина фрикционный | 3 |
| 28 | 3070481 замена: 3076389 | Поршень | 1 |
| 28 | 3070481 замена: 4372710 | Поршень | 1 |
| 28 | 3070481 замена: 4372711 | Поршень | 1 |
| 28 | 3076389 | Поршень | 1 |
| 28 | 3076389 | Поршень | 1 |
| 29 | 4372710 | Уплотнительное кольцо | 1 |
| 29 | 4372710 | Уплотнительное кольцо | 1 |
| 29 | A811155 | Уплотнительное кольцо | 1 |
| 29 | A811155 | Уплотнительное кольцо | 1 |
| 31 | 4311391 | Уплотнительное кольцо | 1 |
| 31 | 4311391 | Уплотнительное кольцо | 1 |
| 31 | 4372711 | Уплотнительное кольцо | 1 |
| 31 | 4372711 | Уплотнительное кольцо | 1 |
| 33 | 3043242 | Тарельчатая пружина | 1 |
| 35 | 4506415 | Уплотнительное кольцо | 3 |
| 36 | 4244542 | Уплотнительное кольцо | 1 |
| 38 | (9148471) | Тормозной клапан | 1 |
| 38 | 9132208 замена: 9148471 | Тормозной клапан | 1 |
| 39 | 4361865 | Опорное кольцо | 1 |
| 39 | 4361865 | Опорное кольцо | 1 |
| 40 | 4234840 | Игольчатый подшипник | 1 |
| 41 | 4311393 | Опорное кольцо | 1 |
| 41 | 4311393 | Опорное кольцо | 1 |
| 42 | 3047922 | Пластина клапан | 1 |
| 43 | 4271350 | Установочный штифт | 2 |
| 46 | M341640 | Болт с внутренним шестигранником | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5Z и серийный номер машины. Это снижает риск заказа детали другого исполнения.
