Пилотный трубопроводы (5-1)<LV> — HITACHI EX120-5Z

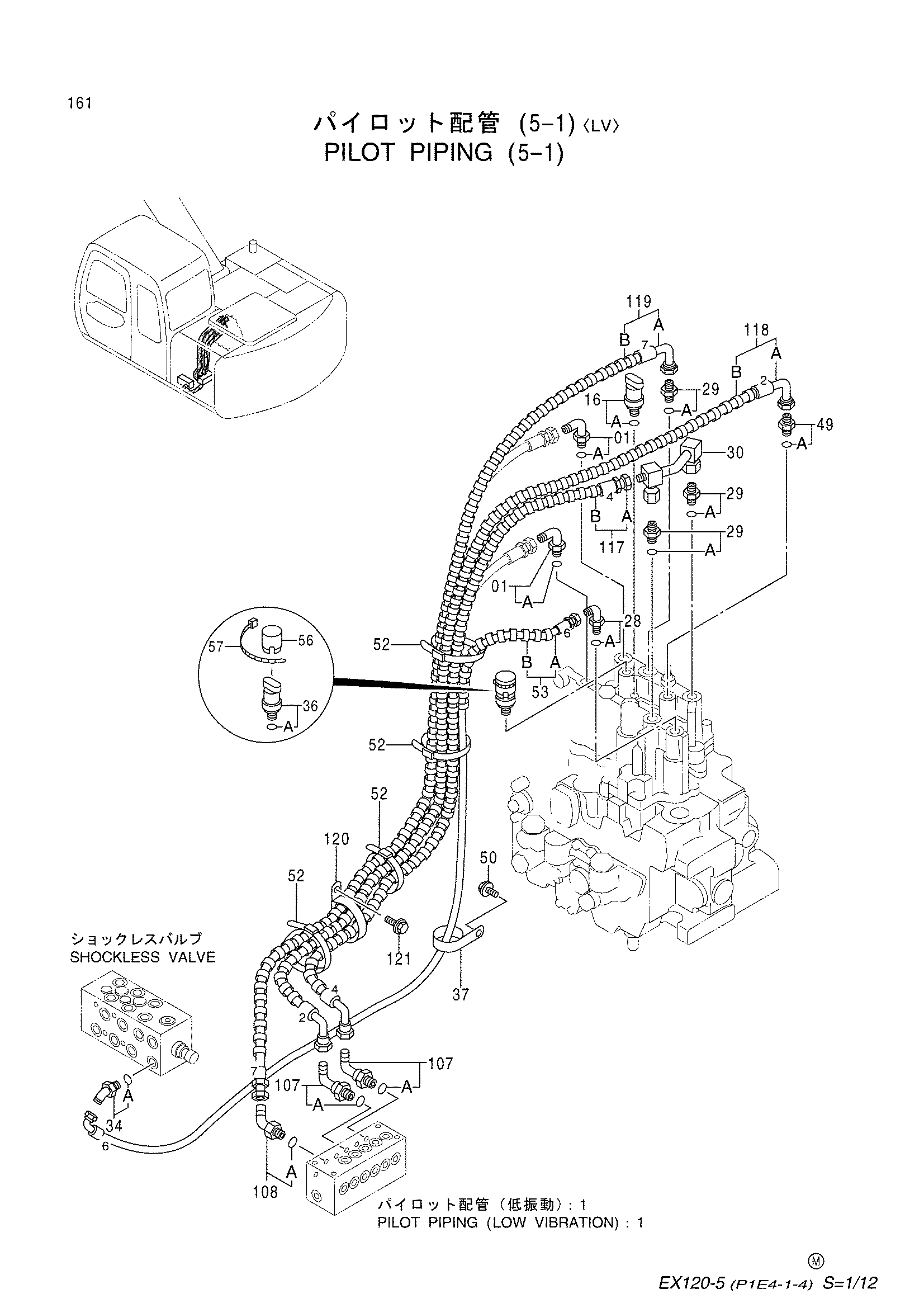

Заводская схема «Пилотный трубопроводы (5-1)<LV>» для HITACHI EX120-5Z. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4208913 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4380677 | Выключатель | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4351281 | Угловой штуцер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4202422 | Адаптер | 3 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 8062657 | Трубка | 1 |
| 34 | 4200473 | Угловой штуцер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4353686 | Выключатель | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4193816 | Зажим | 1 |
| 49 | 4200467 | Адаптер | 1 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 50 | J011025 | Болт с шайбой | 1 |
| 52 | 4121859 | Ленточный зажим | 4 |
| 53 | 9150076 | Шланг в сборе | 1 |
| 53A | 4366268 | Пластиковый шланг (6) | 1 |
| 53B | 4327293 | Защитный кожух | 1 |
| 56 | 4207239 | Колпачок | 1 |
| 57 | 4055312 | Ленточный зажим | 1 |
| 107 | 4154671 | Угловой штуцер | 2 |
| 107A | 4509180 | Уплотнительное кольцо | 1 |
| 108 | 4190244 | Угловой штуцер | 1 |
| 108A | 4509180 | Уплотнительное кольцо | 1 |
| 117 | 9167986 | Шланг в сборе | 1 |
| 117A | 4397178 | Шланг (4) | 1 |
| 117B | 4327293 | Защитный кожух | 4 |
| 118 | 9167985 | Шланг в сборе | 1 |
| 118A | 4397177 | Шланг (2) | 1 |
| 118B | 4327293 | Защитный кожух | 4 |
| 119 | 9167987 | Шланг в сборе | 1 |
| 119A | 4397179 | Шланг (7) | 1 |
| 119B | 4327293 | Защитный кожух | 4 |
| 120 | 4190265 | Зажим | 1 |
| 121 | J011020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5Z и серийный номер машины. Это снижает риск заказа детали другого исполнения.
