020: Картер привода ГРМ и кожух маховика — HITACHI EX120-5Z

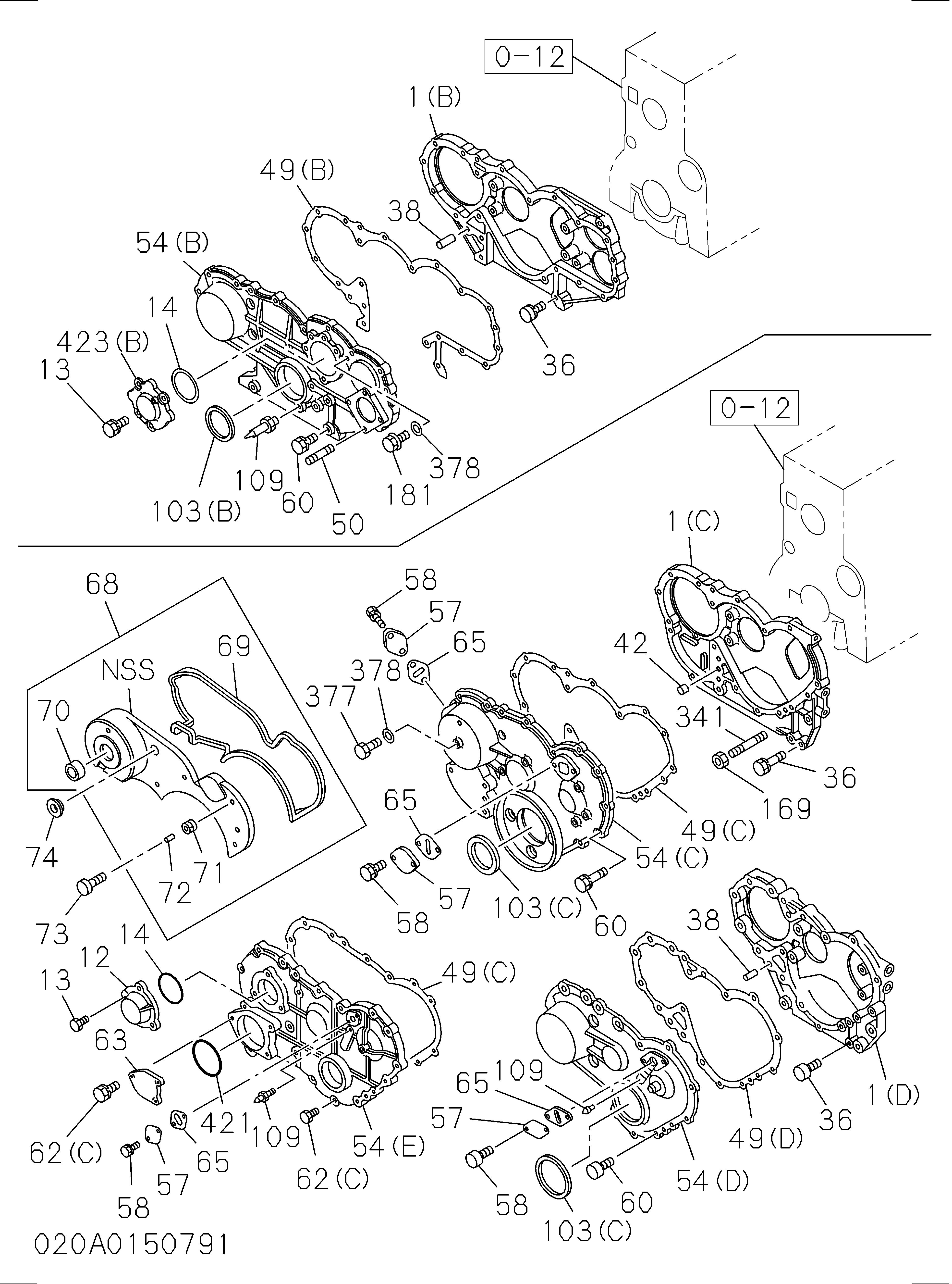

Заводская схема «020: Картер привода ГРМ и кожух маховика» для HITACHI EX120-5Z. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(C) | 8944509752 | Корпус тиминг шестерня | 1 |
| 002(A) | 8970452072 | Корпус маховик | 1 |
| 036 | 0500408200 | Болт шестерня корпус | 4 |
| 036 | 0500408450 | Болт шестерня корпус | 2 |
| 036 | 0280808220 | Болт шестерня корпус | 4 |
| 036 | 0286808400 | Болт шестерня корпус | 2 |
| 036 | 0280808450 | Болт шестерня корпус | 2 |
| 036 | 0280508450 | Болт шестерня корпус | 2 |
| 042 | 9112290581 | Довел шестерня корпус крышка | 1 |
| 049(C) | 8943706720 | Прокладка шестерня корпус TO крышка | 1 |
| 049(C) | 8943210160 | Прокладка шестерня корпус TO крышка | 1 |
| 049(C) | 8972333010 | Прокладка шестерня корпус TO крышка | 1 |
| 054(C) | 8971298300 | Крышка шестерня корпус | 1 |
| 056 | 8943706711 | Прокладка шестерня корпус TO крышка | 1 |
| 057 | 5113210090 | Крышка тиминг обратный отверстие | 2 |
| 058 | 0500406140 | Болт обратный отверстие крышка | 4 |
| 058 | 0280806120 | Болт обратный отверстие крышка | 4 |
| 058 | 0280506120 | Болт обратный отверстие крышка | 4 |
| 060 | 0500408250 | Болт крышка TO корпус | 8 |
| 060 | 0500408800 | Болт крышка TO корпус | 1 |
| 060 | 0280808220 | Болт крышка TO корпус | 8 |
| 060 | 0280808800 | Болт крышка TO корпус | 1 |
| 060 | 0280508800 | Болт крышка TO корпус | 1 |
| 062(B) | 5090000841 | Болт крышка | 4 |
| 062(B) | 5090300381 | Болт крышка | 3 |
| 062(B) | 1090440711 | Болт крышка | 4 |
| 062(B) | 0280810500 | Болт крышка | 3 |
| 062(B) | 0280510500 | Болт крышка | 3 |
| 065 | 8970276011 | Прокладка крышка, тиминг обратный отверстие | 2 |
| 103(C) | 1096254380 | Уплотнение масляный, CR/вал, передний | 1 |
| 166(B) | 8943706641 | Прокладка RET TO C/BL | 1 |
| 172(B) | 8941145611 | Фиксатор CR/вал | 1 |
| 172(B) | 8970795200 | Фиксатор CR/вал | 1 |
| 175 | 1096253630 | Уплотнение масляный, CR/вал, RR | 1 |
| 175 | 8970728231 | Уплотнение масляный, CR/вал, RR | 1 |
| 185 | 0500408220 | Болт RET TO C/BL | 7 |
| 185 | 0286808250 | Болт RET TO C/BL | 7 |
| 185 | 0286508250 | Болт RET TO C/BL | 7 |
| 204 | 9091505060 | Шайба LK, корпус | 3 |
| 211(B) | 0208006120 | Болт корпус | 3 |
| 211(B) | 0280806100 | Болт корпус | 3 |
| 211(B) | 0280506100 | Болт корпус | 3 |
| 224 | 9944112350 | Шпилька стартер | 2 |
| 224 | 0440112350 | Шпилька стартер | 2 |
| 248 | 8970428010 | Крышка пыль, маховик корпус RET | 1 |
| 251 | 9113491341 | Крышка тиминг, обратный отверстие | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5Z и серийный номер машины. Это снижает риск заказа детали другого исполнения.
