Пилотный трубопроводы (2) — HITACHI EX120-5X

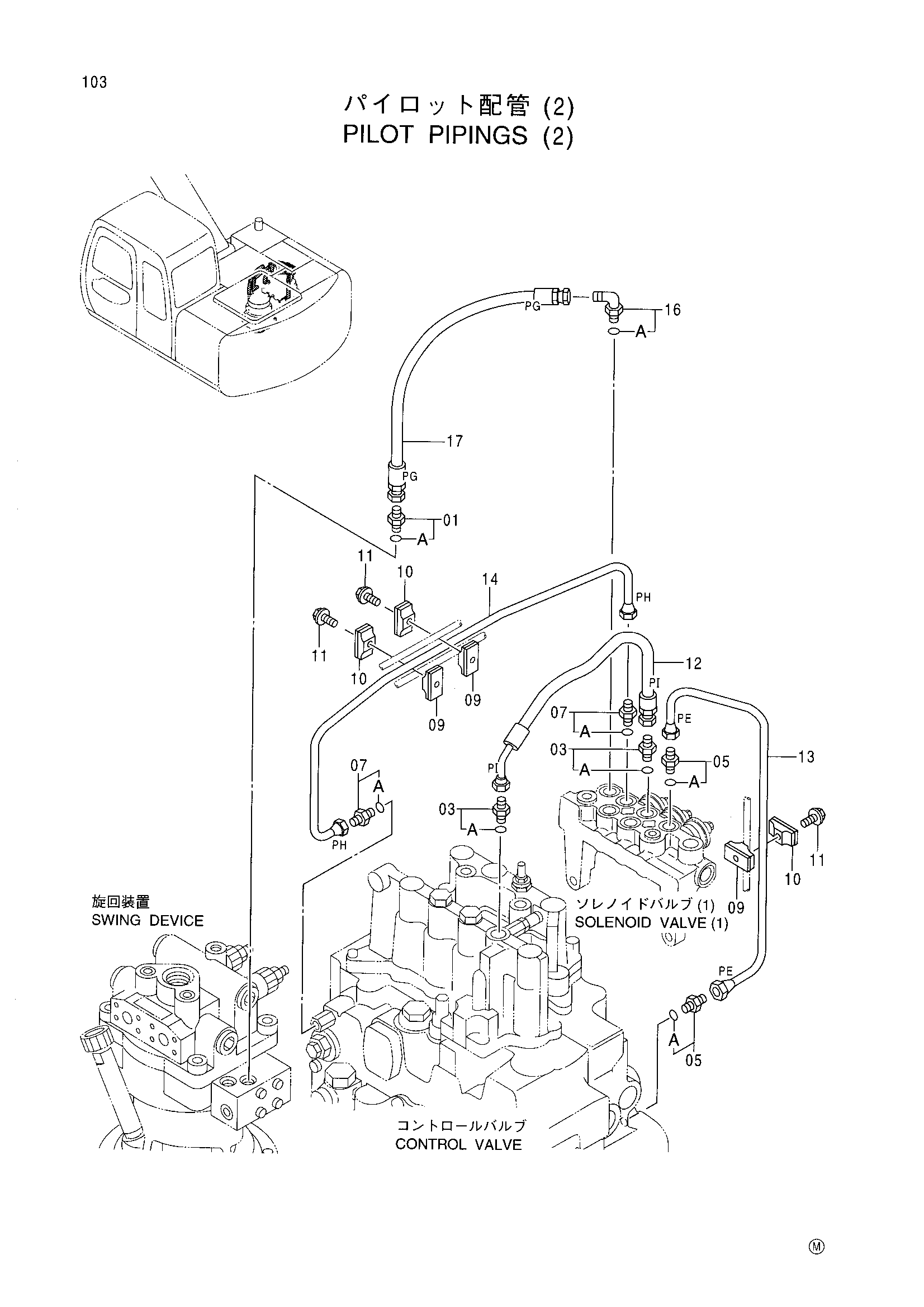

Заводская схема «Пилотный трубопроводы (2)» для HITACHI EX120-5X. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200465 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4200465 | Адаптер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4255304 | Штуцер трубки | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4255304 | Штуцер трубки | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 9735305 | Хомут | 3 |
| 10 | 9735306 | Хомут | 3 |
| 11 | J010825 | Болт с шайбой | 3 |
| 12 | 4350167 | Шланг | 1 |
| 13 | 4348614 | Трубка | 1 |
| 14 | 4348615 | Трубка | 1 |
| 16 | 4154670 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4366267 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5X и серийный номер машины. Это снижает риск заказа детали другого исполнения.
