Облицовка (4) — HITACHI EX120-5X

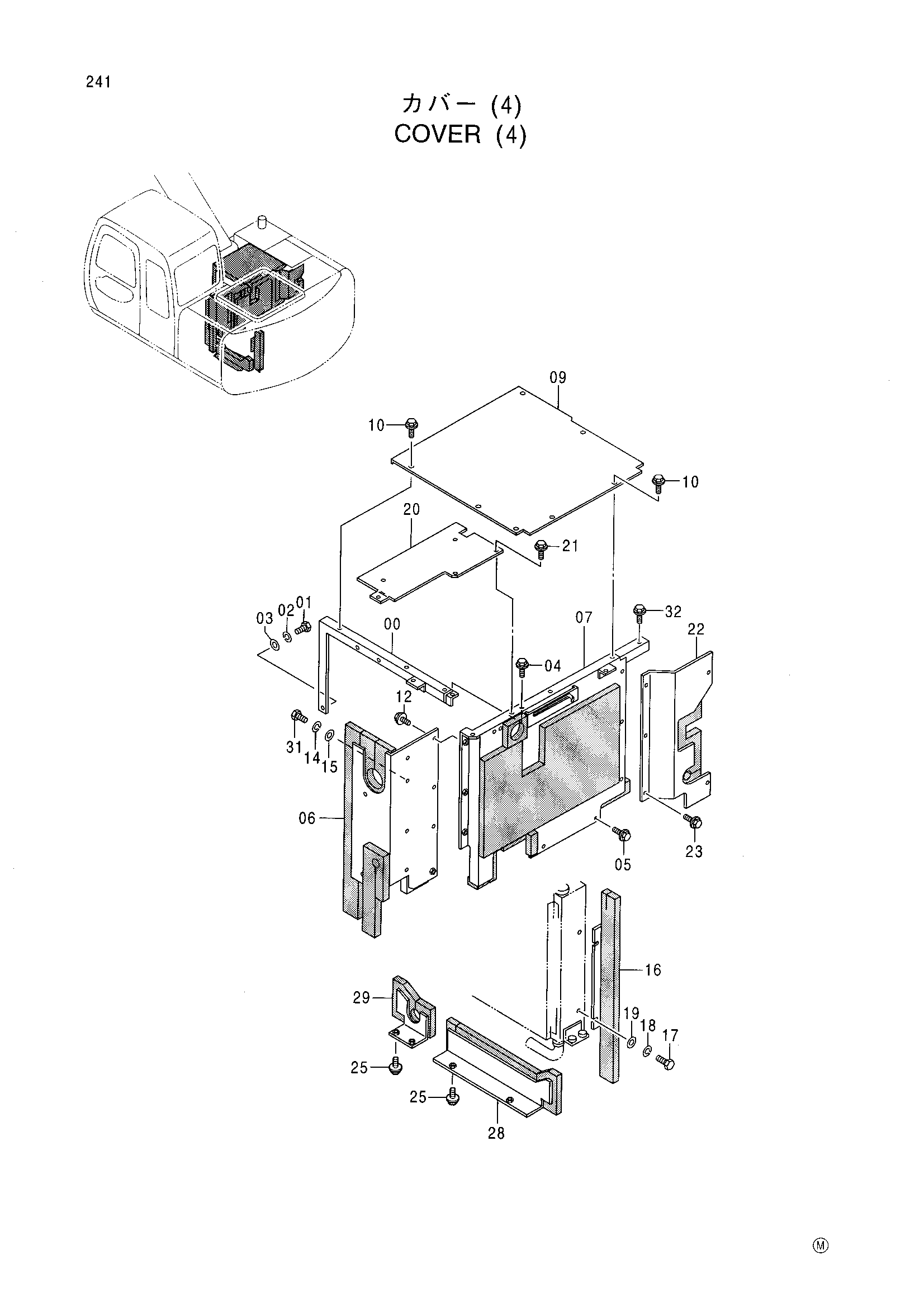

Заводская схема «Облицовка (4)» для HITACHI EX120-5X. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8060986 | Опора | 1 |
| 01 | J901016 | Болт | 1 |
| 02 | A590910 | Пружинная шайба | 1 |
| 03 | A590110 | Плоская шайба | 1 |
| 04 | J021025 | Болт с шайбой | 1 |
| 05 | J031030 | Болт с шайбой | 2 |
| 06 | 7029731 | Крышка | 1 |
| 07 | 6014610 | Крышка | 1 |
| 09 | 8060987 | Крышка | 1 |
| 10 | J031030 | Болт с шайбой | 7 |
| 12 | J031030 | Болт с шайбой | 6 |
| 14 | A590916 | Пружинная шайба | 2 |
| 15 | A590116 | Плоская шайба | 2 |
| 16 | 8060988 | Крышка | 1 |
| 17 | J901025 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 19 | A590110 | Плоская шайба | 2 |
| 20 | 8060990 | Крышка | 1 |
| 21 | J021030 | Болт с шайбой | 4 |
| 22 | 8061137 | Крышка | 1 |
| 23 | J031030 | Болт с шайбой | 5 |
| 25 | J021025 | Болт с шайбой | 4 |
| 28 | 7030265 | Крышка | 1 |
| 29 | 8062975 | Крышка | 1 |
| 31 | J901635 | Болт | 2 |
| 32 | J021025 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5X и серийный номер машины. Это снижает риск заказа детали другого исполнения.
