Гусеничная цепь 500GP (резиновый накладка) — HITACHI EX120-5X

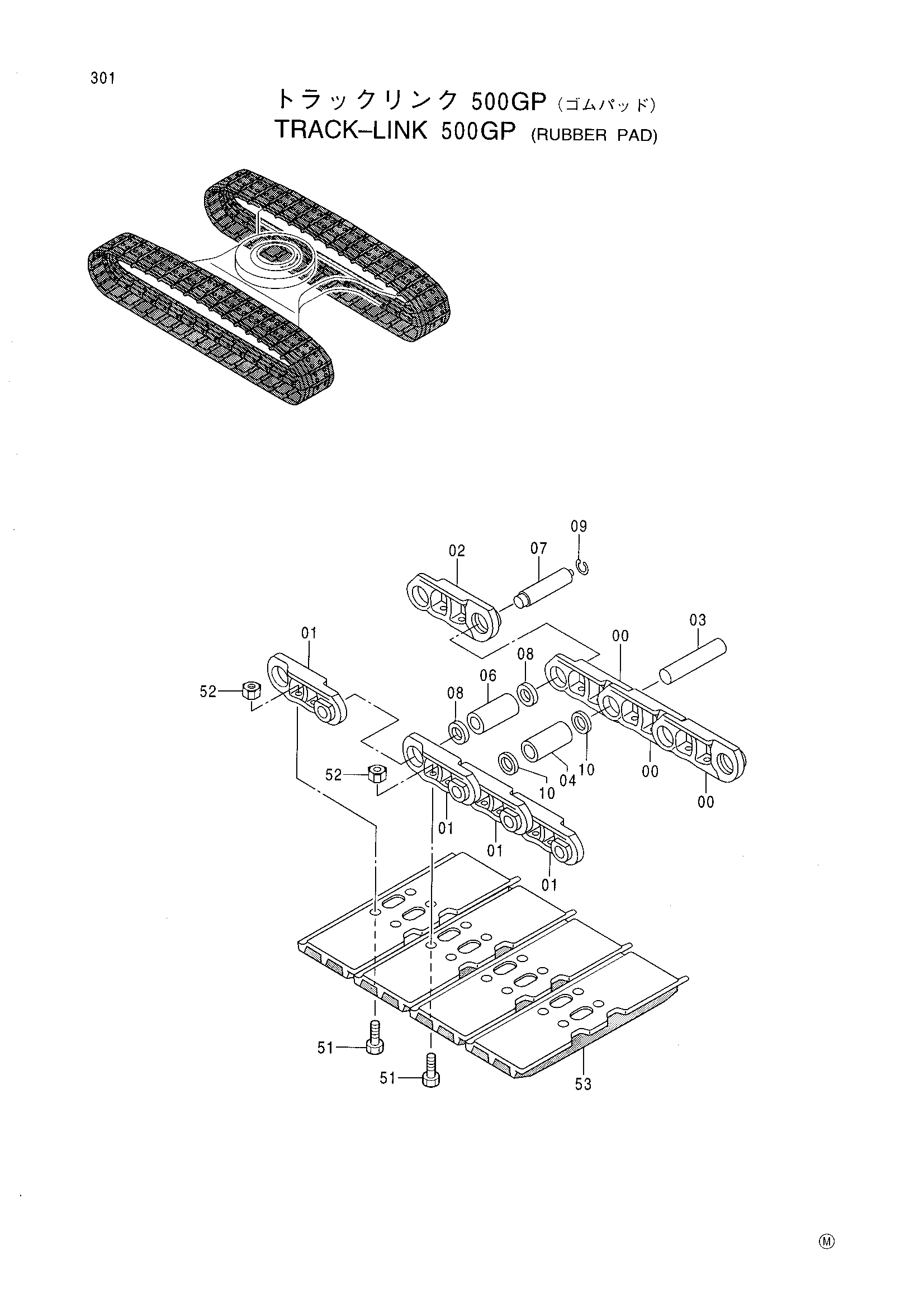

Заводская схема «Гусеничная цепь 500GP (резиновый накладка)» для HITACHI EX120-5X. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9144349 | Гусеничная цепь в сборе | 2 | |
| 00-10 | 9138747 | Гусеничная цепь в сборе | 1 |
| 00 | 1021040 | Гусеничная цепь B | 43 |
| 01 | 1021041 | Гусеничная цепь B | 44 |
| 02 | 4345682 | Гусеничная цепь M | 1 |
| 03 | 4345321 | Палец | 43 |
| 04 | 4344785 | Втулка | 43 |
| 06 | 4345599 | Соединительная втулка | 1 |
| 07 | 4345326 | Соединительный палец | 1 |
| 08 | 4345327 | Коллер | 2 |
| 09 | 4192665 | Кольцо | 1 |
| 10 | 4371380 | Уплотнение | 86 |
| 51 | 4345328 | Болт башмак | 176 |
| 52 | 4253411 | Гайка | 176 |
| 53 | 6012448 | Башмак руббер-пад | 44 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5X и серийный номер машины. Это снижает риск заказа детали другого исполнения.
