Пилотный трубопроводы (10-1) — HITACHI EX120-5X

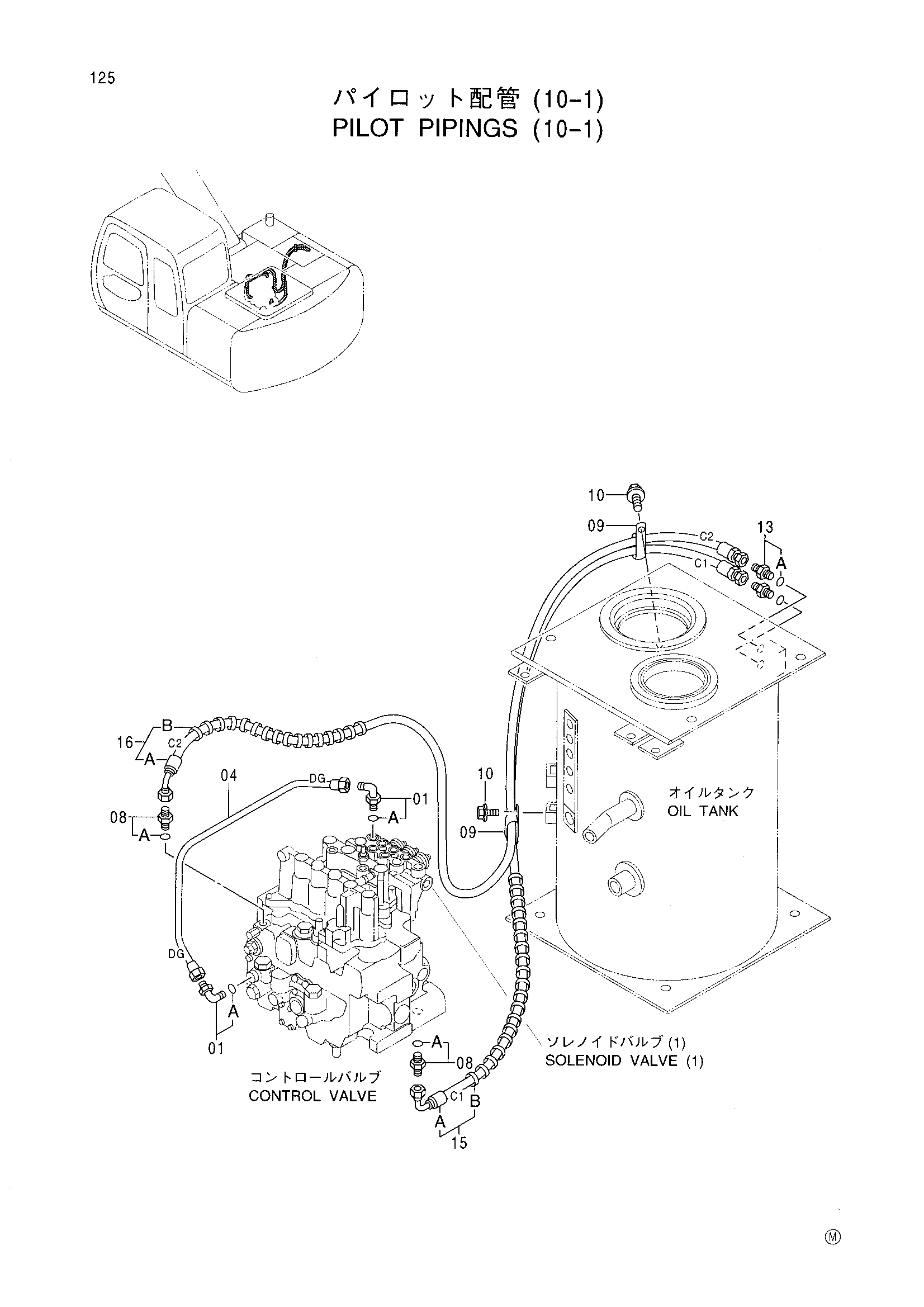

Заводская схема «Пилотный трубопроводы (10-1)» для HITACHI EX120-5X. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4293950 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4348613 | Трубка | 1 |
| 08 | 4200465 | Адаптер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4190292 | Зажим | 2 |
| 10 | J011020 | Болт с шайбой | 2 |
| 13 | 4255792 | Адаптер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 9150070 | Шланг в сборе | 1 |
| 15A | 4361254 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 2 |
| 16 | 9150071 | Шланг в сборе | 1 |
| 16A | 4361253 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5X и серийный номер машины. Это снижает риск заказа детали другого исполнения.
