Крышка (5)<SS> — HITACHI EX120-5X

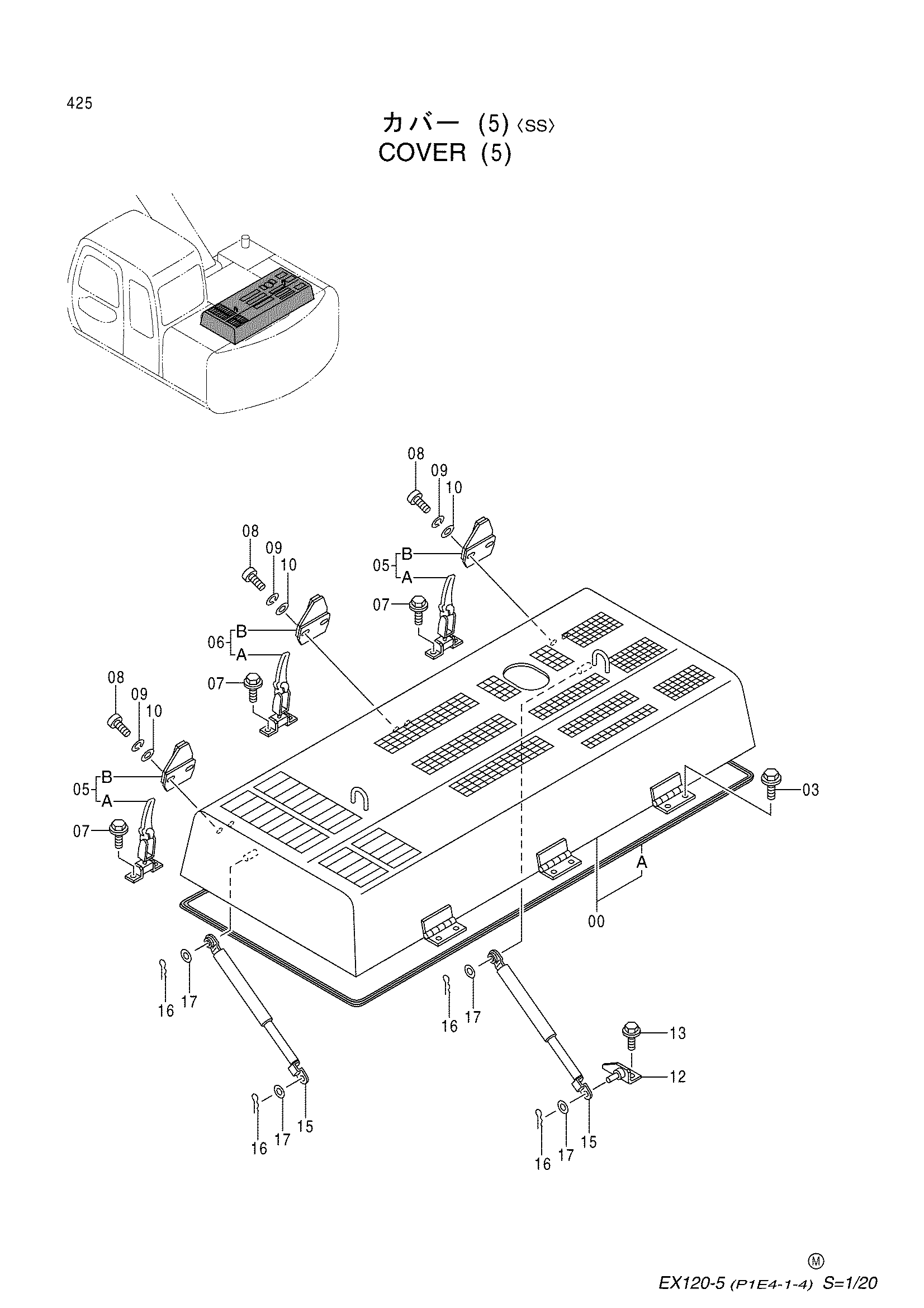

Заводская схема «Крышка (5)<SS>» для HITACHI EX120-5X. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5005367 | Крышка двигатель | 1 |
| 00A | 4387043 | Резиновая прокладка | 1 |
| 03 | J021225 | Болт с шайбой | 6 |
| 05 | 4217429 | Защёлка | 2 |
| 05A | 3040904 | Защёлка | 1 |
| 05B | 3021131 | Анкхор | 1 |
| 06 | 4361455 | Защёлка | 1 |
| 06A | 3074570 | Защёлка | 1 |
| 06B | 3021131 | Анкхор | 1 |
| 07 | J010816 | Болт с шайбой | 6 |
| 08 | M430825 | Винт | 6 |
| 09 | A590908 | Пружинная шайба | 6 |
| 10 | A590108 | Плоская шайба | 6 |
| 12 | 9747921 | Кронштейн | 1 |
| 13 | J021030 | Болт с шайбой | 2 |
| 15 | 4387070 | Стойка | 2 |
| 16 | 4022697 | Стопорный палец | 4 |
| 17 | A590108 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5X и серийный номер машины. Это снижает риск заказа детали другого исполнения.
