Задний короб — HITACHI EX120-5X

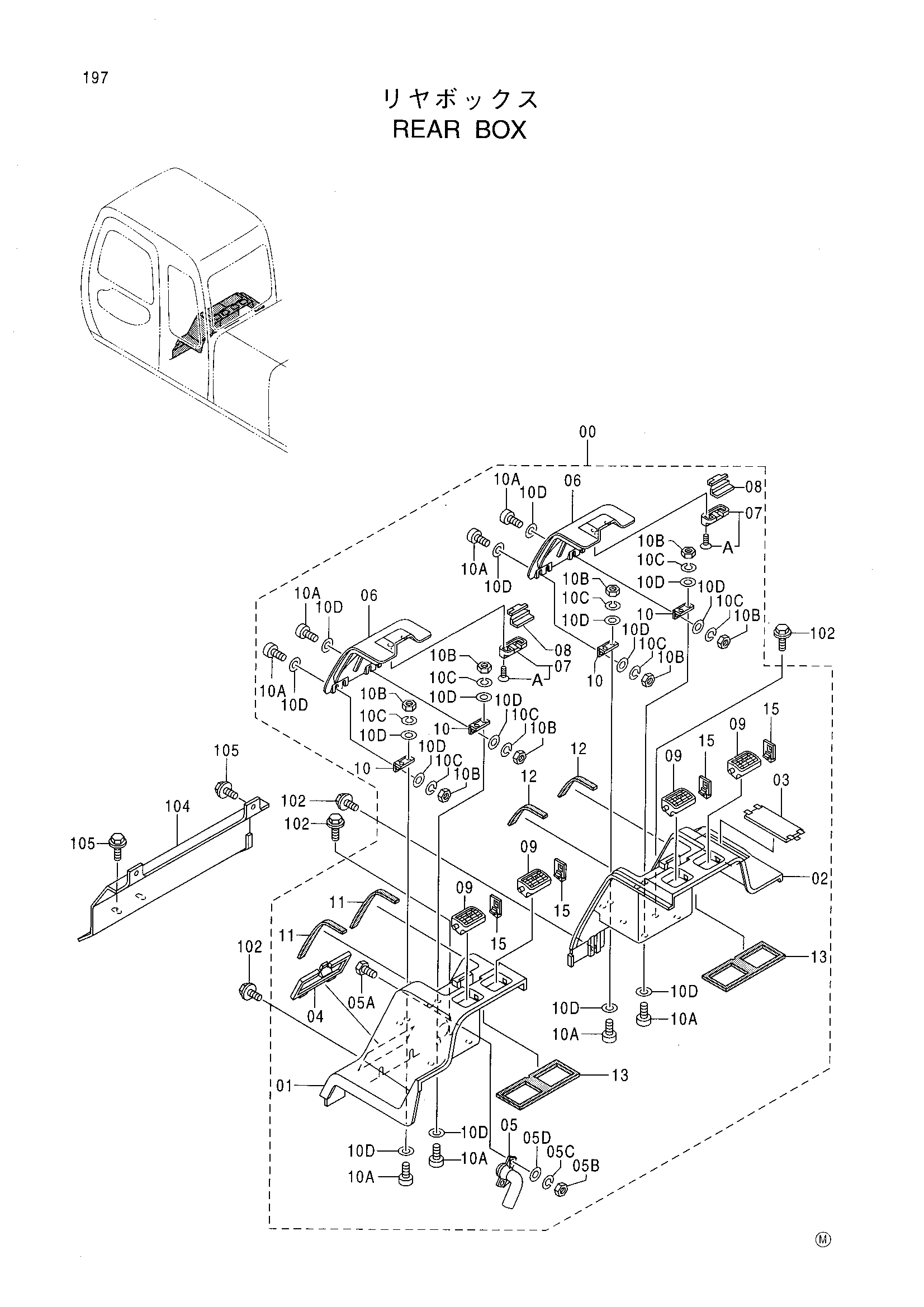

Заводская схема «Задний короб» для HITACHI EX120-5X. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4370089 | Короб в сборе | 1 |
| 01 | 4370823 | Короб | 1 |
| 02 | 4374294 | Короб | 1 |
| 03 | 4370825 | Крышка | 1 |
| 04 | 4370826 | Крышка | 1 |
| 05 | 4370827 | Воздуховод | 1 |
| 05A | 4370828 | Болт | 2 |
| 05B | 4370829 | Гайка | 2 |
| 05C | 4370830 | Пружинная шайба | 2 |
| 05D | 4370831 | Шайба | 1 |
| 06 | 4370832 | Короб | 2 |
| 07 | 4370833 | Крышка | 2 |
| 07A | 4370834 | Винт | 4 |
| 08 | 4370835 | Замок | 2 |
| 09 | 4370836 | Лоувер | 4 |
| 10 | 4370837 | Петля | 4 |
| 10A | 4370838 | Винт | 16 |
| 10B | 4370839 | Гайка | 16 |
| 10C | 4370840 | Пружинная шайба | 16 |
| 10D | 4370841 | Шайба | 32 |
| 11 | 4370842 | Амортизатор | 2 |
| 12 | 4370843 | Амортизатор | 2 |
| 13 | 4370844 | Амортизатор | 2 |
| 15 | 4370846 | Крышка | 4 |
| 102 | J050820 | Болт с шайбой | 11 |
| 104 | 6014820 | Крышка | 1 |
| 105 | J020820 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5X и серийный номер машины. Это снижает риск заказа детали другого исполнения.
