Пилотный трубопроводы (5-2)<Z> — HITACHI EX120-5X

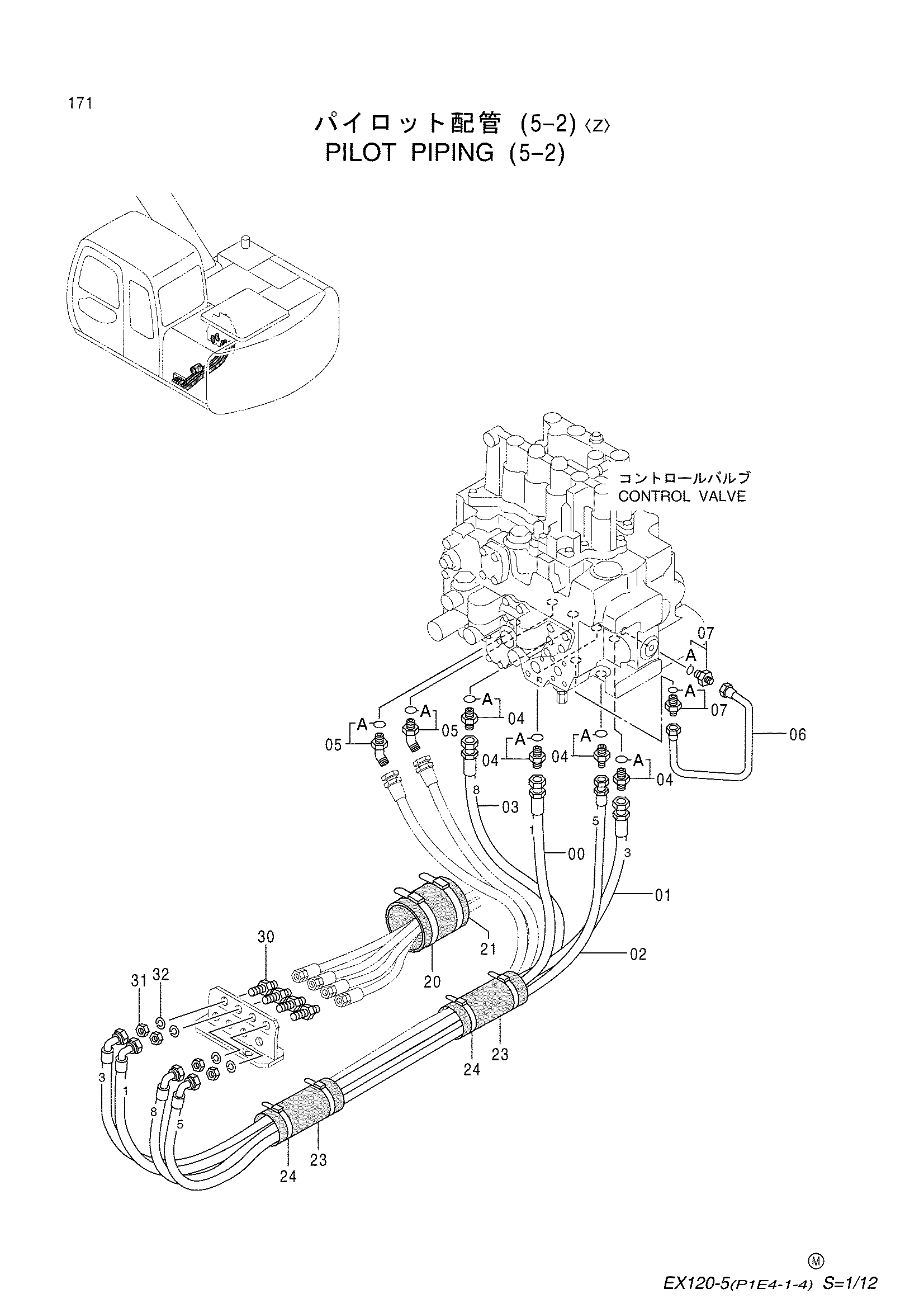

Заводская схема «Пилотный трубопроводы (5-2)<Z>» для HITACHI EX120-5X. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4346058 | Нейлоновый шланг (1) | 1 |
| 01 | 4346060 | Нейлоновый шланг (3) | 1 |
| 02 | 4287608 | Нейлоновый шланг (5) | 1 |
| 03 | 4346065 | Нейлоновый шланг (8) | 1 |
| 04 | 4200466 | Адаптер | 4 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4190244 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4339377 | Трубка | 1 |
| 07 | 4255305 | Штуцер трубки | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4121859 | Ленточный зажим | 2 |
| 21 | 4186679 | Резиновая втулка | 1 |
| 23 | 4219918 | Резиновая втулка | 2 |
| 24 | 4055312 | Ленточный зажим | 4 |
| 30 | 4202532 | Адаптер | 4 |
| 31 | 4202531 | Гайка | 4 |
| 32 | A590914 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5X и серийный номер машины. Это снижает риск заказа детали другого исполнения.
