Механизм натяжения (резиновая гусеница) — HITACHI EX120-5X

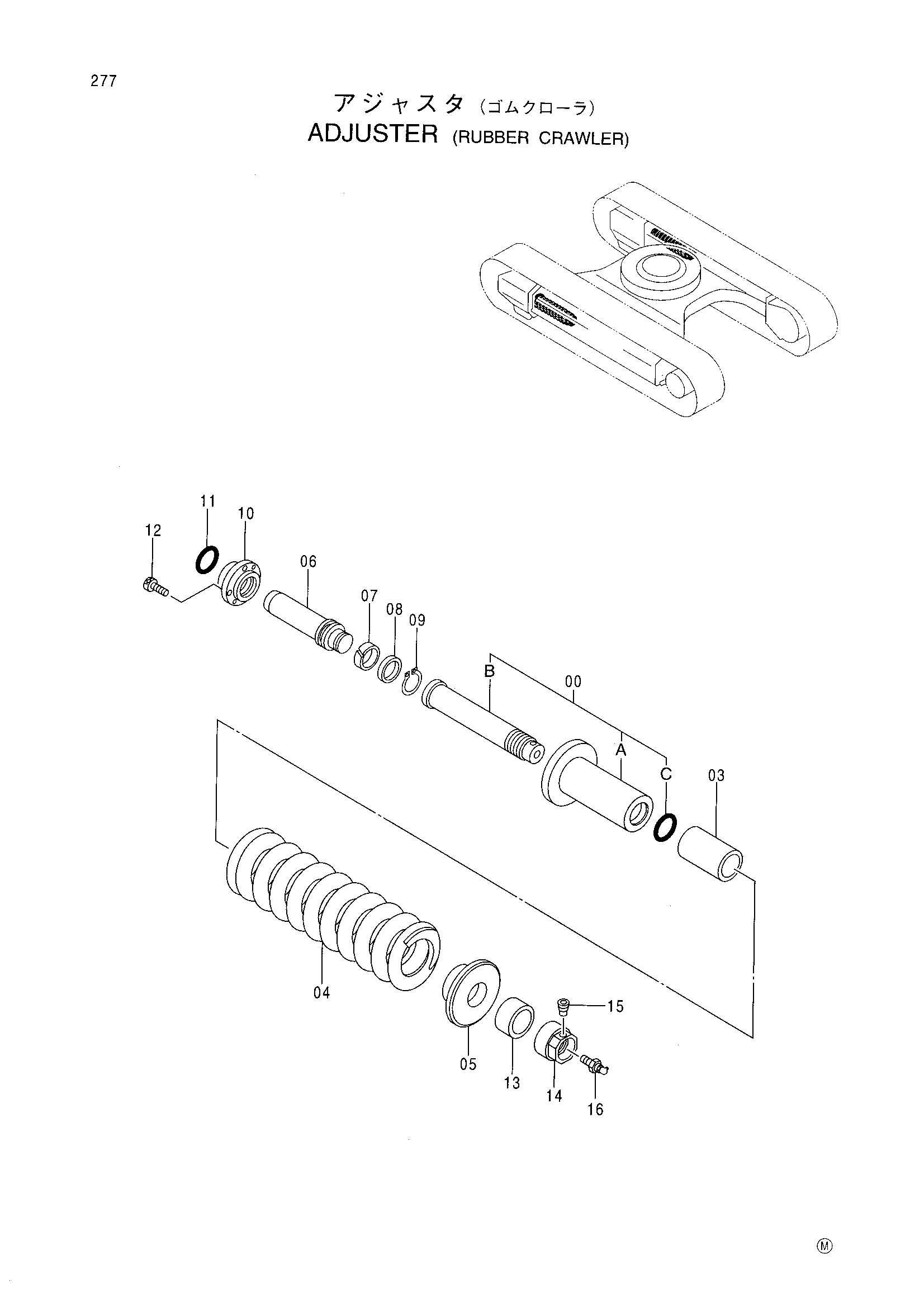

Заводская схема «Механизм натяжения (резиновая гусеница)» для HITACHI EX120-5X. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9146427 | Механизм натяжения в сборе | 2 | |
| 00 | 9144657 | Гидроцилиндр. в сборе | 1 |
| 00A | 3073803 | Гидроцилиндр | 1 |
| 00B | 3076991 | Шток | 1 |
| 00C | 4360347 | Уплотнительное кольцо | 1 |
| 03 | 4357537 | Проставка | 1 |
| 04 | 3078186 | Пружина | 1 |
| 05 | 4357538 | Шайба | 1 |
| 06 | 3034935 | Шток поршня | 1 |
| 07 | 4182361 | Износостойкое кольцо | 1 |
| 08 | 4179303 | U-образная манжета | 1 |
| 09 | 959499 | Стопорное кольцо | 1 |
| 10 | 3073805 | Фланец | 1 |
| 11 | 4113160 | Уплотнительное кольцо | 1 |
| 12 | M340820 | Болт с внутренним шестигранником | 4 |
| 13 | 4360463 | Проставка | 1 |
| 14 | 4357539 | Гайка | 1 |
| 15 | 4248106 | Пробка | 1 |
| 16 | 4293255 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5X и серийный номер машины. Это снижает риск заказа детали другого исполнения.
