Шланг защита от разрыва клапан трубопроводы (рукоять): 3 <выбор> — HITACHI EX120-5X

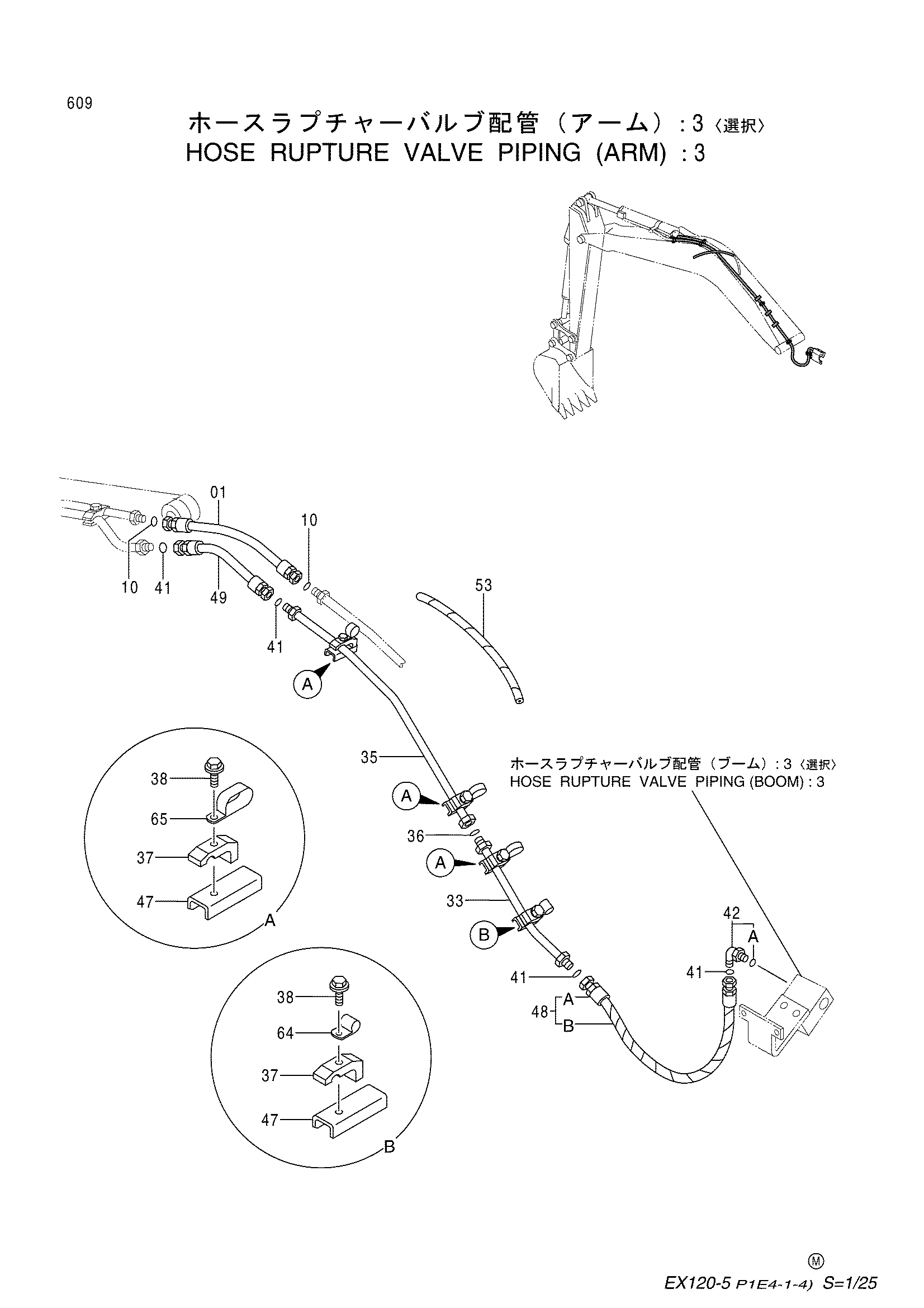

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять): 3 <выбор>» для HITACHI EX120-5X. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4295516 | Шланг | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 2 |
| 33 | 9746519 | Трубка | 1 |
| 35 | 8046988 | Трубка | 1 |
| 36 | 4187328 | Уплотнительное кольцо | 1 |
| 37 | 4190126 | Хомут трубки | 4 |
| 38 | J011260 | Болт с шайбой | 4 |
| 41 | 4187308 | Уплотнительное кольцо | 4 |
| 42 | 4157562 | Угловой штуцер | 1 |
| 42A | 4506424 | Уплотнительное кольцо | 1 |
| 47 | 9745897 | Седло винта | 4 |
| 48 | 9151885 | Шланг в сборе | 1 |
| 48A | 4356454 | Шланг | 1 |
| 48B | 4327294 | Защитный кожух | 2 |
| 49 | 4323278 | Шланг | 1 |
| 53 | 4133527 | Защитный кожух | 1 |
| 64 | 4190274 | Зажим | 1 |
| 65 | 4190266 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5X и серийный номер машины. Это снижает риск заказа детали другого исполнения.
