Пилотный трубопроводы (1) — HITACHI EX120-5X

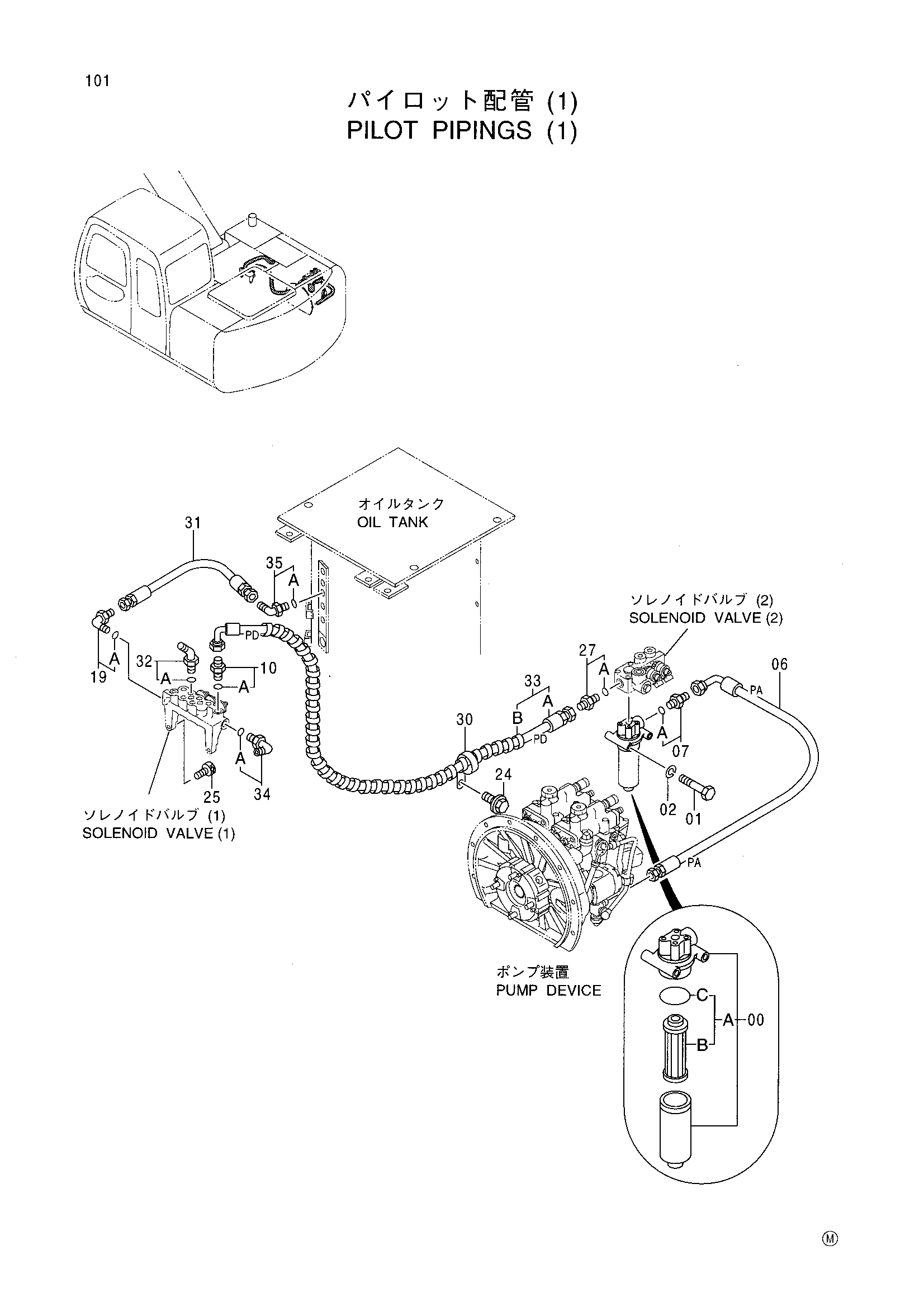

Заводская схема «Пилотный трубопроводы (1)» для HITACHI EX120-5X. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330227 | Масляный фильтр | 1 |
| 00A | 4370435 | Фильтрующий элемент | 1 |
| 00B | 4191301 | Фильтрующий элемент | 1 |
| 00C | A811060 | Уплотнительное кольцо | 1 |
| 01 | J901004 | Болт | 2 |
| 02 | A590910 | Пружинная шайба | 2 |
| 06 | 4332930 | Шланг | 1 |
| 07 | 4210361 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4200466 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4154671 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | J011025 | Болт с шайбой | 1 |
| 25 | J781030 | Болт с внутренним шестигранником | 2 |
| 27 | 4200469 | Адаптер | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4190266 | Зажим | 1 |
| 31 | 4357773 | Шланг | 1 |
| 32 | 4200472 | Угловой штуцер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 9151242 | Шланг в сборе | 1 |
| 33A | 4350170 | Шланг | 1 |
| 33B | 4327293 | Защитный кожух | 2 |
| 34 | 4154671 | Угловой штуцер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4154671 | Угловой штуцер | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5X и серийный номер машины. Это снижает риск заказа детали другого исполнения.
