Кабина (2)<120, SS, LV, X, E, H> — HITACHI EX120-5X

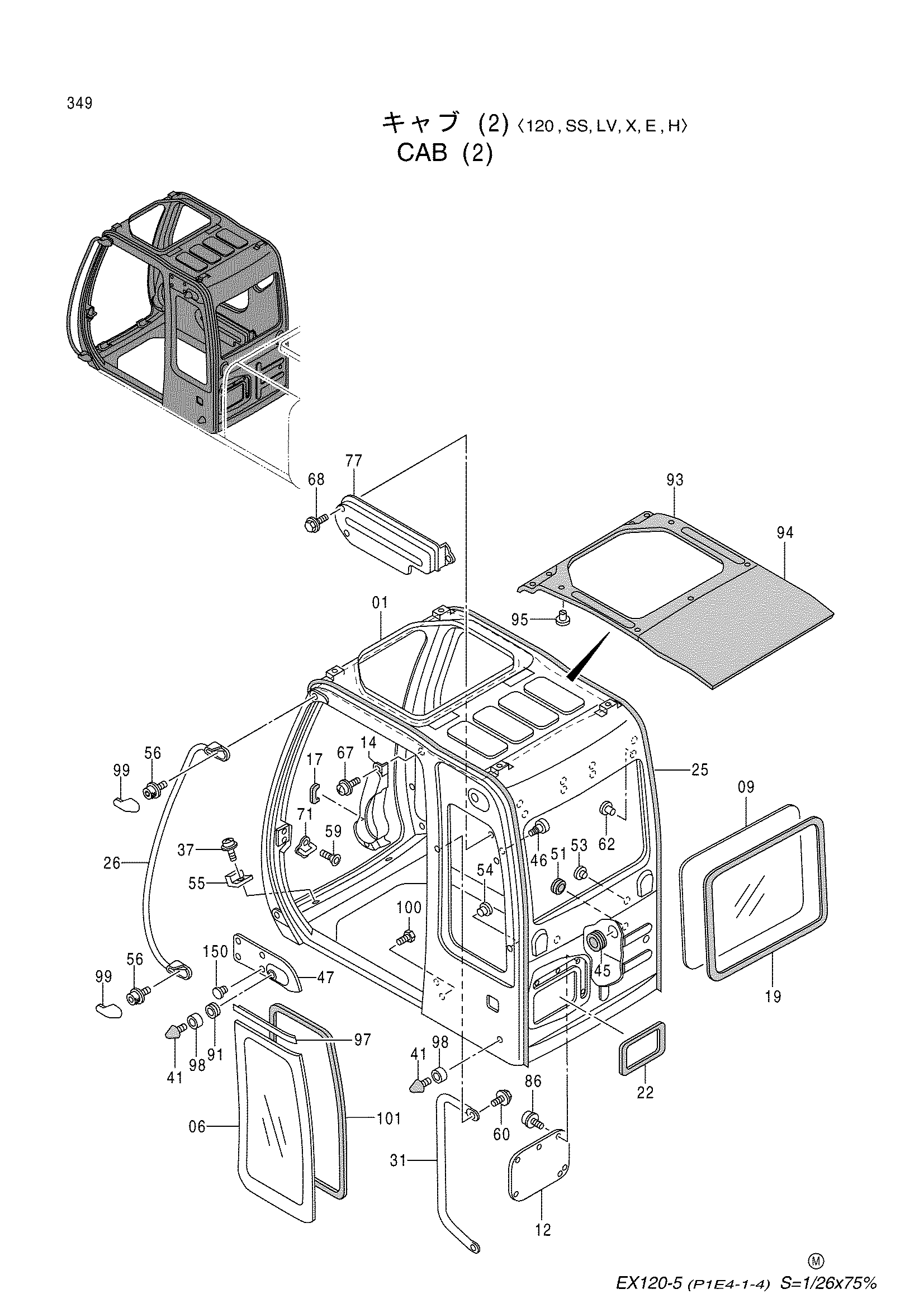

Заводская схема «Кабина (2)<120, SS, LV, X, E, H>» для HITACHI EX120-5X. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4369550 | Кабина | 1 |
| 06 | 4369556 | Стекло | 1 |
| 09 | 4369555 | Стекло | 1 |
| 12 | 4369570 | Крышка | 1 |
| 14 | 4369565 | Крышка | 1 |
| 17 | 4369566 | Резиновая прокладка | 1 |
| 19 | 4369554 | Резиновая прокладка | 1 |
| 22 | 4369585 | Резиновая прокладка | 1 |
| 25 | 4369574 | Резиновая прокладка | 1 |
| 26 | 4369571 | Поручень | 1 |
| 26 | 4373717 | Поручень (смещаемый стрела) | 1 |
| 31 | 4369625 | Поручень | 1 |
| 37 | J680614 | Винт с шайбой | 2 |
| 41 | 4204586 | Ограничитель | 2 |
| 45 | 4369568 | Резиновая втулка | 1 |
| 46 | 4295573 | Крюк | 1 |
| 47 | 4369557 | Панель | 1 |
| 51 | 4369569 | Резиновая втулка | 1 |
| 53 | 4372087 | Ограничитель резиновый | 2 |
| 54 | 4369626 | Резиновая втулка | 1 |
| 55 | 4369675 | Резиновая прокладка | 2 |
| 56 | 4369573 | Болт с внутренним шестигранником | 2 |
| 59 | 4320163 | Винт | 2 |
| 60 | 4372219 | Болт с шайбой | 2 |
| 62 | 4372088 | Зажим | 8 |
| 67 | J680614 | Винт с шайбой | 3 |
| 68 | 4372222 | Болт с шайбой | 3 |
| 71 | 4369627 | Ответная планка | 1 |
| 77 | 4369567 | Крышка | 1 |
| 86 | J680620 | Винт с шайбой | 11 |
| 91 | 4372089 | Резиновая втулка | 1 |
| 93 | 4369552 | Лист | 1 |
| 94 | 4369551 | Лист | 1 |
| 95 | 4369614 | Зажим | 12 |
| 97 | 4369559 | Резиновая прокладка | 1 |
| 98 | 4369561 | Проставка | 2 |
| 99 | 4369572 | Крышка | 2 |
| 100 | 4320150 | Болт | 1 |
| 101 | 4400079 | Резиновое уплотнение | 1 |
| 150 | 4369659 | Зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5X и серийный номер машины. Это снижает риск заказа детали другого исполнения.
