Пилотный трубопроводы (11)<Z> — HITACHI EX120-5X

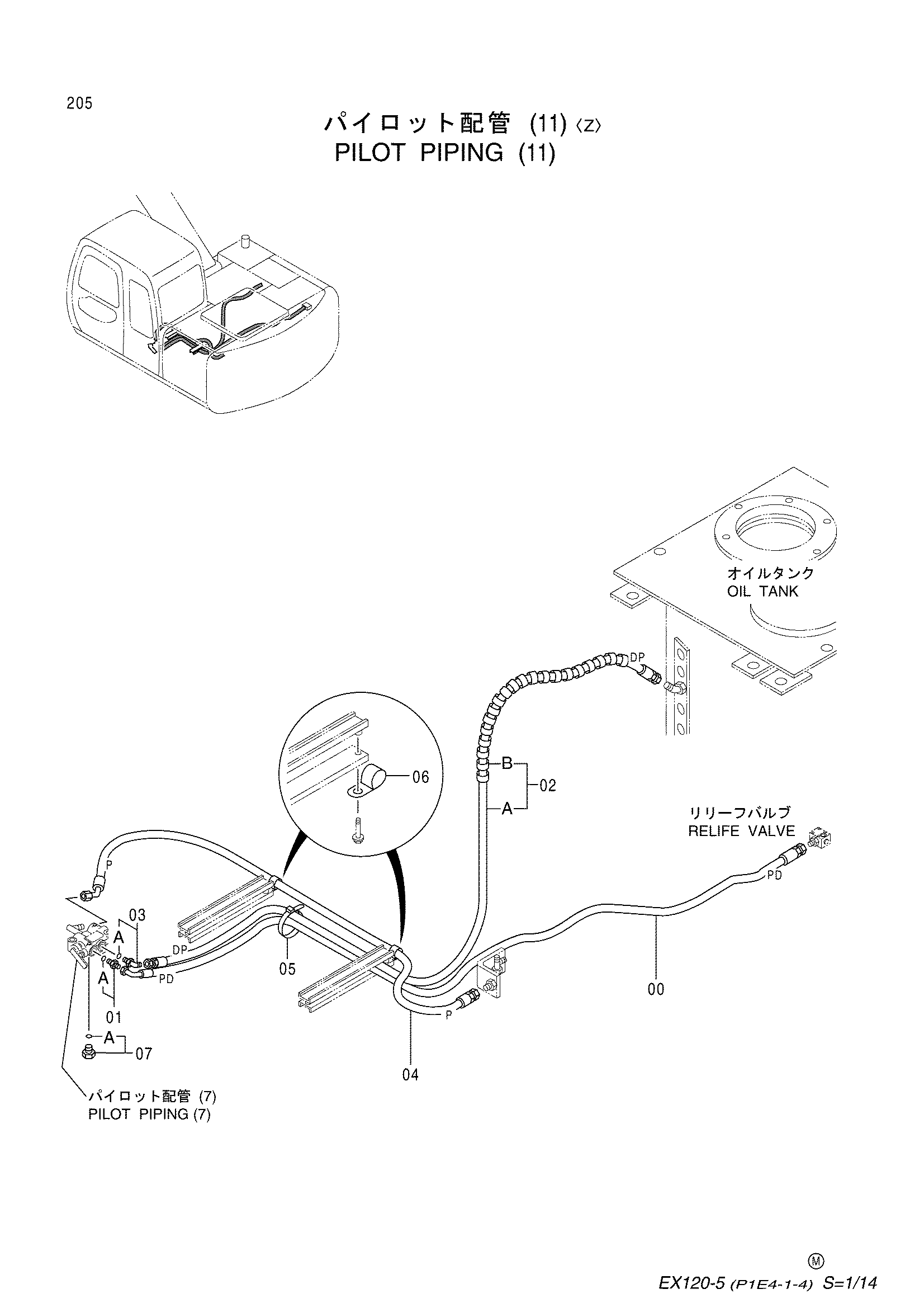

Заводская схема «Пилотный трубопроводы (11)<Z>» для HITACHI EX120-5X. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4371063 | Шланг (PD) | 1 |
| 01 | 4200466 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 9158647 | Шланг в сборе | 1 |
| 02A | 4382021 | Шланг (DP) | 1 |
| 02B | 4327293 | Защитный кожух | 2 |
| 03 | 4154671 | Угловой штуцер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4382018 | Шланг (P) | 1 |
| 05 | 4055312 | Ленточный зажим | 1 |
| 06 | 4190253 | Зажим | 2 |
| 07 | 4093624 | Пробка | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5X и серийный номер машины. Это снижает риск заказа детали другого исполнения.
