Пилотный трубопроводы (10-2) — HITACHI EX120-5X

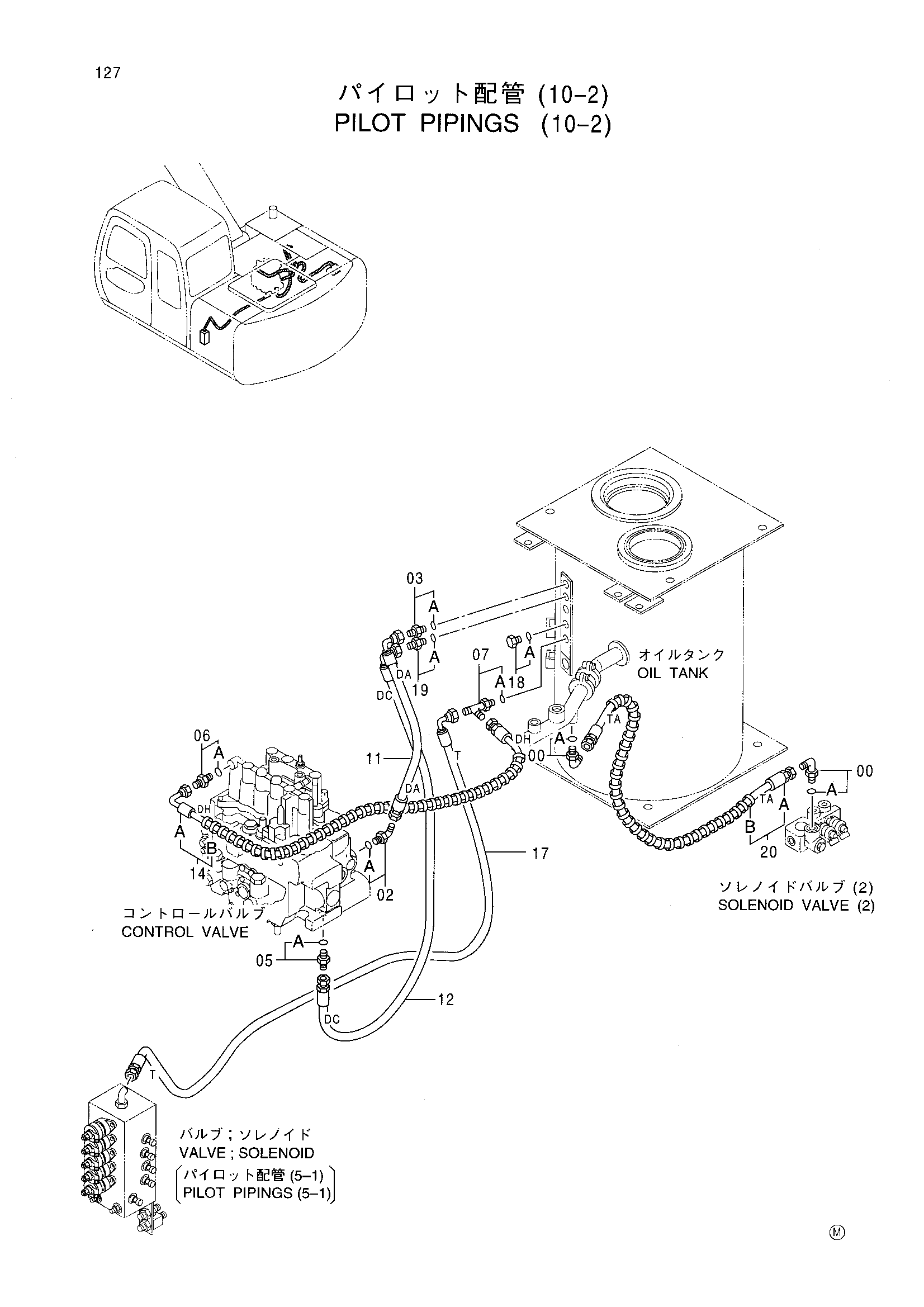

Заводская схема «Пилотный трубопроводы (10-2)» для HITACHI EX120-5X. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154672 | Угловой штуцер | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4154670 | Угловой штуцер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4200465 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4200467 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4200467 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4205363 | Тройник | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4366271 | Шланг | 1 |
| 12 | 4366272 | Шланг | 1 |
| 14 | 9150074 | Шланг в сборе | 1 |
| 14A | 4354468 | Пластиковый шланг | 1 |
| 14B | 4327293 | Защитный кожух | 2 |
| 17 | 4372245 | Шланг | 1 |
| 18 | 4092534 | Пробка | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4200467 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 9151258 | Шланг в сборе | 1 |
| 20A | 4369382 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5X и серийный номер машины. Это снижает риск заказа детали другого исполнения.
