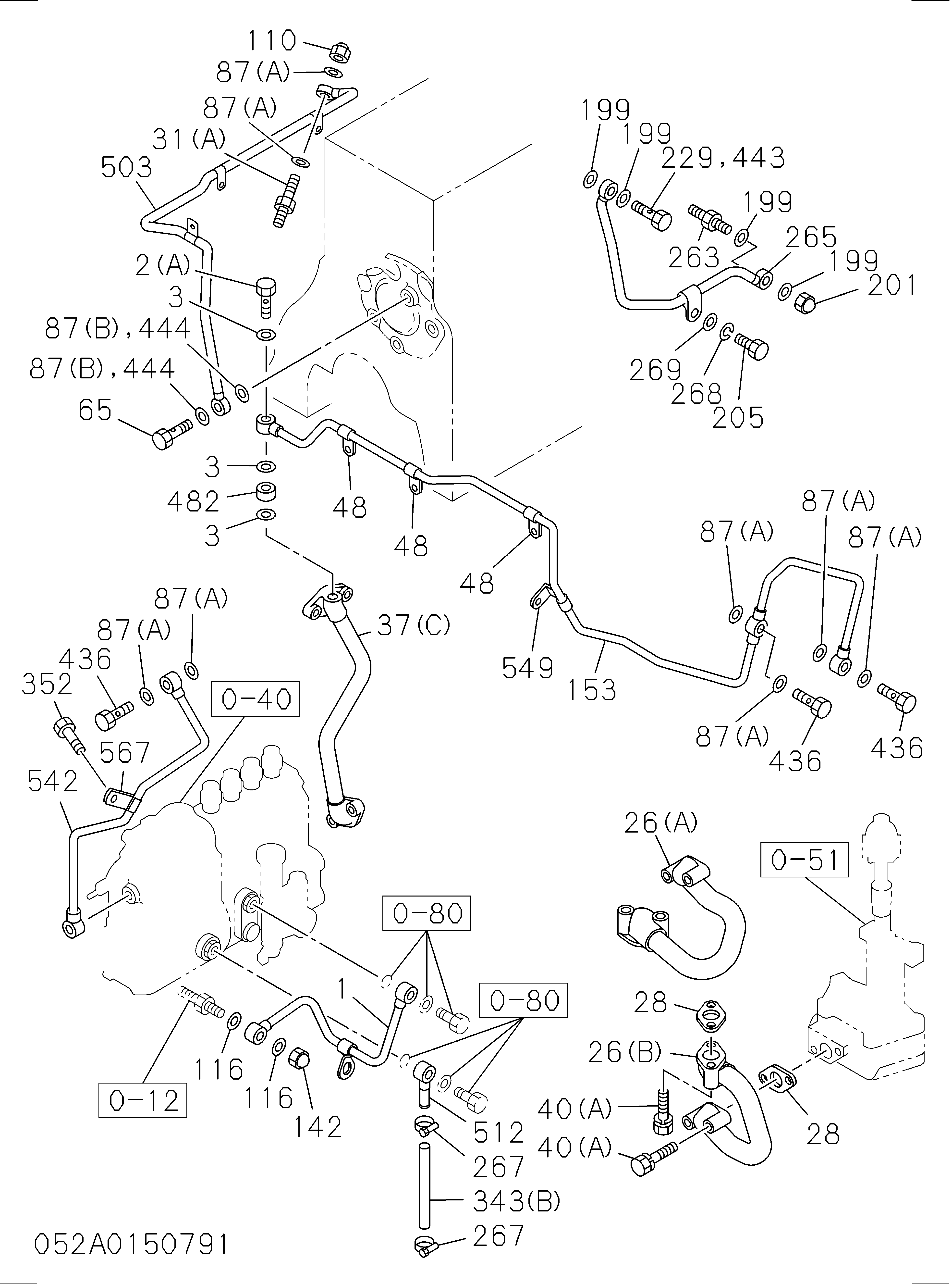

052: Масляные и вакуумные трубопроводы двигателя — HITACHI EX120-5X
Заводская схема «052: Масляные и вакуумные трубопроводы двигателя» для HITACHI EX120-5X. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 8971242340 | Трубка масляный, впрыск насос TO C/BL | 1 |
| 002(A) | 9099062051 | Болт проушина, масляный трубка | 1 |
| 003 | 9095714100 | Прокладка проушина болт, масляный трубка | 2 |
| 026(B) | 8941310603 | Трубка масляный, насос TO C/BL | 1 |
| 028 | 9099211880 | Прокладка масляный трубка | 2 |
| 037(A) | 8944017852 | Трубка масляный, фильтр TO радиатор | 1 |
| 040(A) | 0501408450 | Болт масляный трубка | 4 |
| 040(B) | 0500408350 | Болт масляный трубка | 1 |
| 040(B) | 0500408400 | Болт масляный трубка | 1 |
| 040(B) | 0280808320 | Болт масляный трубка | 1 |
| 040(B) | 0280808300 | Болт масляный трубка | 2 |
| 040(B) | 0280808350 | Болт масляный трубка | 1 |
| 040(B) | 0280508300 | Болт масляный трубка | 2 |
| 040(B) | 0280508350 | Болт масляный трубка | 1 |
| 047 | 1096234620 | Прокладка масляный трубка | 2 |
| 063(A) | 8943648640 | Трубка масляный, турбокомпрессор подающий | 1 |
| 116 | 9095720100 | Прокладка колпачок гайка, масляный трубка | 2 |
| 142 | 9098440220 | Гайка колпачок, масляный трубка, впрыск насос TO C/BL | 1 |
| 248 | 9092318101 | Разъём турбокомпрессор масляный подающий трубка | 1 |
| 248 | 0921218100 | Разъём турбокомпрессор масляный подающий трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5X и серийный номер машины. Это снижает риск заказа детали другого исполнения.
