Латкх (дверь блокировка) — HITACHI EX120-5X

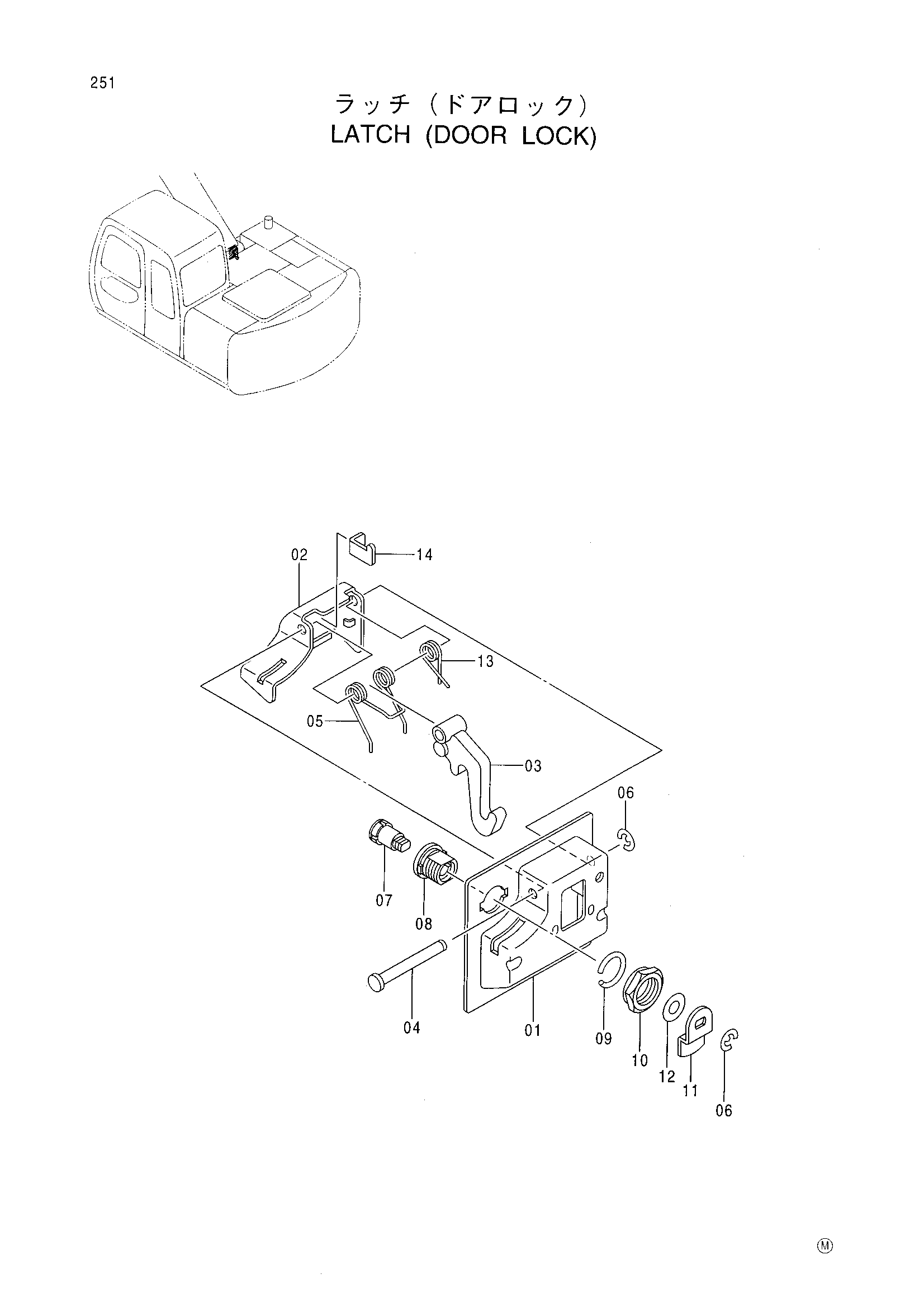

Заводская схема «Латкх (дверь блокировка)» для HITACHI EX120-5X. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4363915 | Латкх в сборе | 1 | |
| 01 | 4370532 | Крышка | 1 |
| 02 | 4370533 | Защёлка | 1 |
| 03 | 4370534 | Рычаг | 1 |
| 04 | 4370535 | Вал | 1 |
| 05 | 4370536 | Пружина | 1 |
| 06 | 4355982 | Стопорное кольцо | 2 |
| 07 | 4370537 | Гидроцилиндр. блокировка | 1 |
| 08 | 4355978 | Корпус | 1 |
| 09 | 4355979 | Шайба | 1 |
| 10 | 4355980 | Гайка | 1 |
| 11 | 4370538 | Пластина | 1 |
| 12 | 4370539 | Шайба | 1 |
| 13 | 4355974 | Пружина | 1 |
| 14 | 4370540 | Рычаг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5X и серийный номер машины. Это снижает риск заказа детали другого исполнения.
