Рама — HITACHI EX120-5X

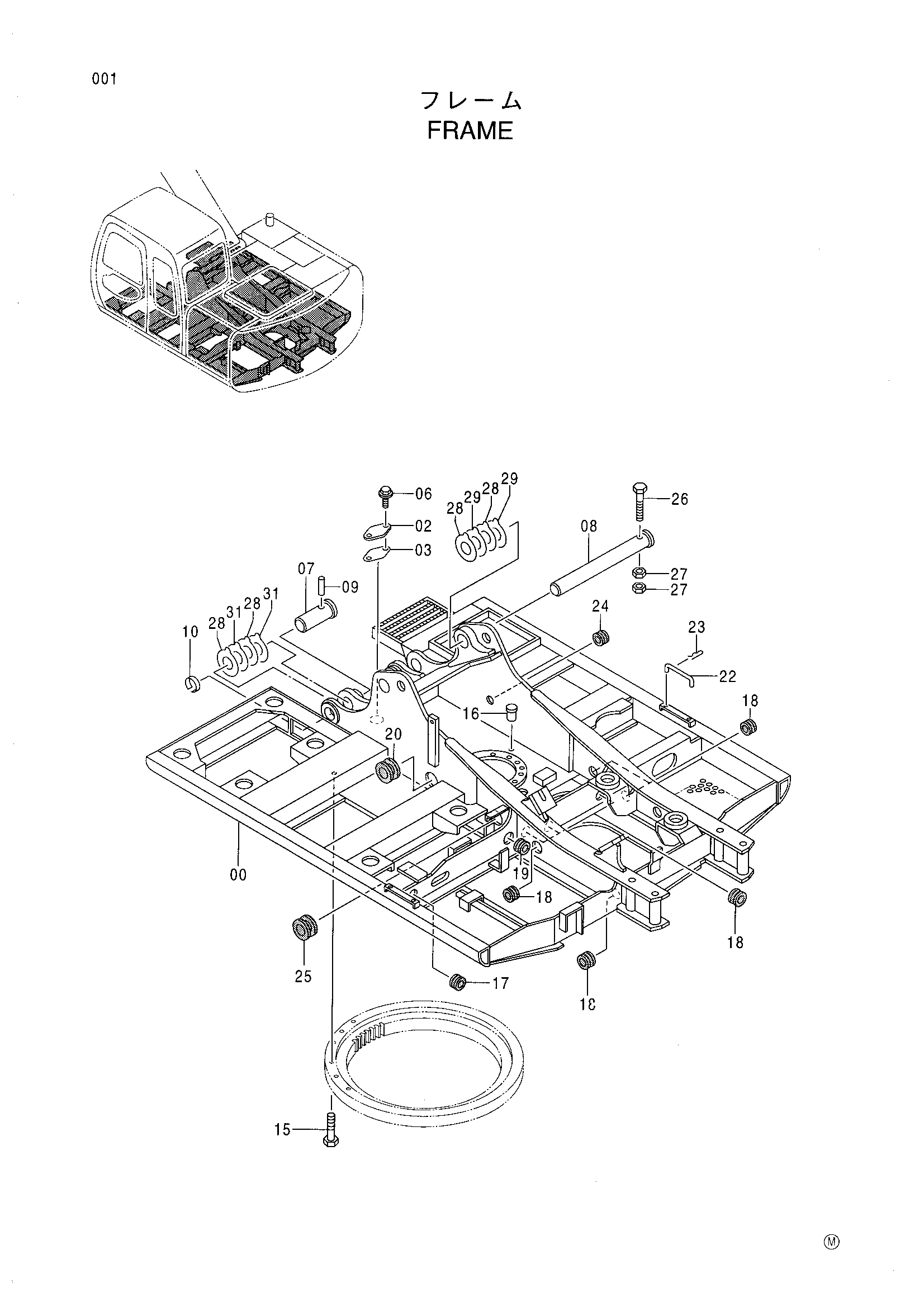

Заводская схема «Рама» для HITACHI EX120-5X. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004295 | Рама основной | 1 |
| 02 | 4255799 | Крышка | 1 |
| 03 | 4161735 | Манжета | 1 |
| 06 | J021025 | Болт с шайбой | 2 |
| 07 | 3051616 | Палец | 2 |
| 08 | 3050671 | Палец | 1 |
| 09 | 4106307 | Палец | 2 |
| 10 | 4098716 | Кольцо | 2 |
| 15 | J921890 | Болт | 30 |
| 16 | 4334971 | Установочный штифт | 3 |
| 17 | 4201995 | Резиновая втулка | 1 |
| 18 | 4509404 | Резиновая втулка | 7 |
| 19 | 4509404 | Резиновая втулка | 1 |
| 20 | 4190960 | Резиновая втулка | 1 |
| 22 | 4341788 | Стойка | 2 |
| 23 | 4022697 | Стопорный палец | 2 |
| 24 | 4221018 | Резиновая втулка | 1 |
| 25 | 4221019 | Резиновая втулка | 1 |
| 26 | 4342146 | Болт | 1 |
| 27 | J950020 | Гайка | 2 |
| 28 | 4361293 | Упорная пластина | 6 |
| 29 | 4361294 | Упорная пластина | 2 |
| 31 | 4361294 | Упорная пластина | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5X и серийный номер машины. Это снижает риск заказа детали другого исполнения.
