Электрооборудование (F) — HITACHI EX120-5X

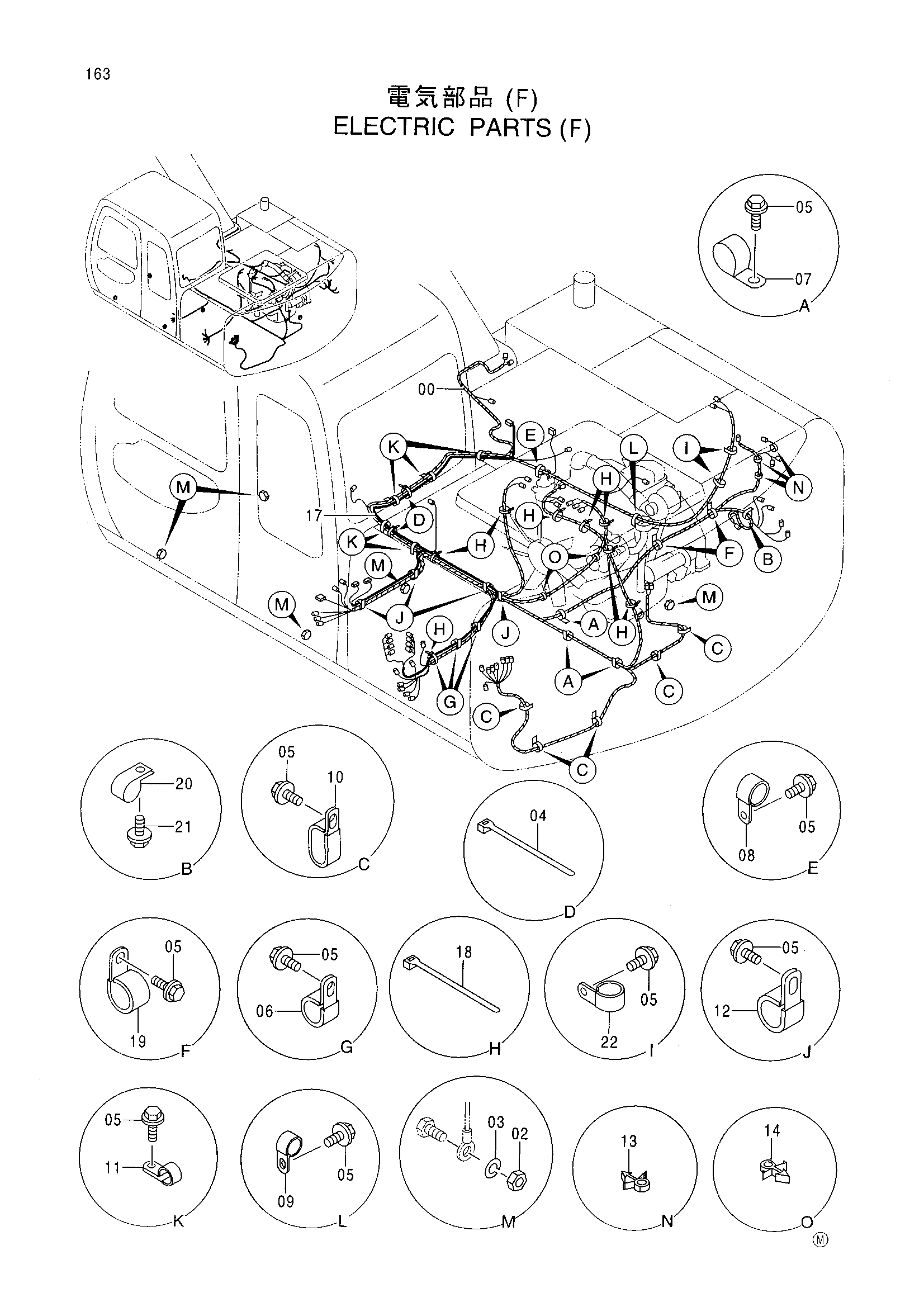

Заводская схема «Электрооборудование (F)» для HITACHI EX120-5X. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4371391 | Жгут проводов | 1 |
| 02 | J950010 | Гайка | 5 |
| 03 | A590910 | Пружинная шайба | 5 |
| 04 | 4055311 | Ленточный зажим | 7 |
| 05 | J011020 | Болт с шайбой | 24 |
| 06 | 4190263 | Зажим | 2 |
| 07 | 4190274 | Зажим | 3 |
| 08 | 4190273 | Зажим | 1 |
| 09 | 4190275 | Зажим | 1 |
| 10 | 4190282 | Зажим | 5 |
| 11 | 4190253 | Зажим | 5 |
| 12 | 4190291 | Зажим | 4 |
| 13 | 4355884 | Зажим | 3 |
| 14 | 4336420 | Зажим | 2 |
| 17 | 1024625 | Жгут проводов | 1 |
| 18 | 4055312 | Ленточный зажим | 13 |
| 19 | 4192035 | Зажим | 1 |
| 20 | 4000860 | Зажим трубка | 1 |
| 21 | J010616 | Болт с шайбой | 1 |
| 22 | 4190272 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5X и серийный номер машины. Это снижает риск заказа детали другого исполнения.
