Пилотный трубопроводы (5-2) — HITACHI EX120-5X

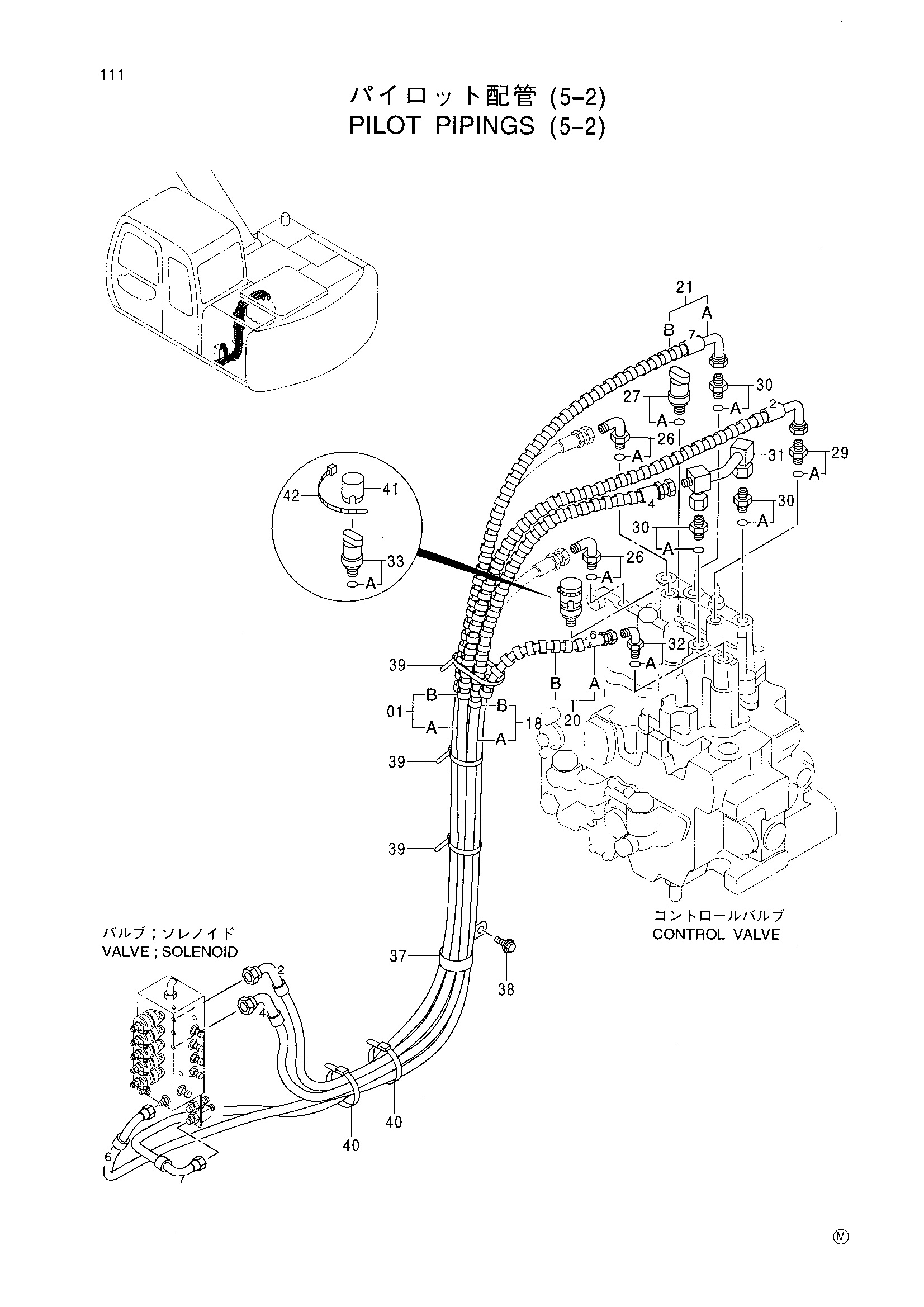

Заводская схема «Пилотный трубопроводы (5-2)» для HITACHI EX120-5X. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9151624 | Шланг в сборе | 1 |
| 01A | 4365520 | Пластиковый шланг | 1 |
| 01B | 4327293 | Защитный кожух | 1 |
| 18 | 9151621 | Шланг в сборе | 1 |
| 18A | 4367259 | Пластиковый шланг | 1 |
| 18B | 4327293 | Защитный кожух | 1 |
| 20 | 9150076 | Шланг в сборе | 1 |
| 20A | 4366268 | Пластиковый шланг | 1 |
| 20B | 4327293 | Защитный кожух | 1 |
| 21 | 9151615 | Шланг в сборе | 1 |
| 21A | 4369300 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 1 |
| 26 | 4208913 | Угловой штуцер | 2 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4344171 | Выключатель | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4200467 | Адаптер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4202422 | Адаптер | 3 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 8062657 | Трубка | 1 |
| 32 | 4351281 | Угловой штуцер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4353686 | Выключатель | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4193816 | Зажим | 1 |
| 38 | J011025 | Болт с шайбой | 1 |
| 39 | 4121859 | Ленточный зажим | 3 |
| 40 | 4055312 | Ленточный зажим | 3 |
| 41 | 4207239 | Колпачок | 1 |
| 42 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5X и серийный номер машины. Это снижает риск заказа детали другого исполнения.
