Поворот мотион сигнализация — HITACHI EX120-5X

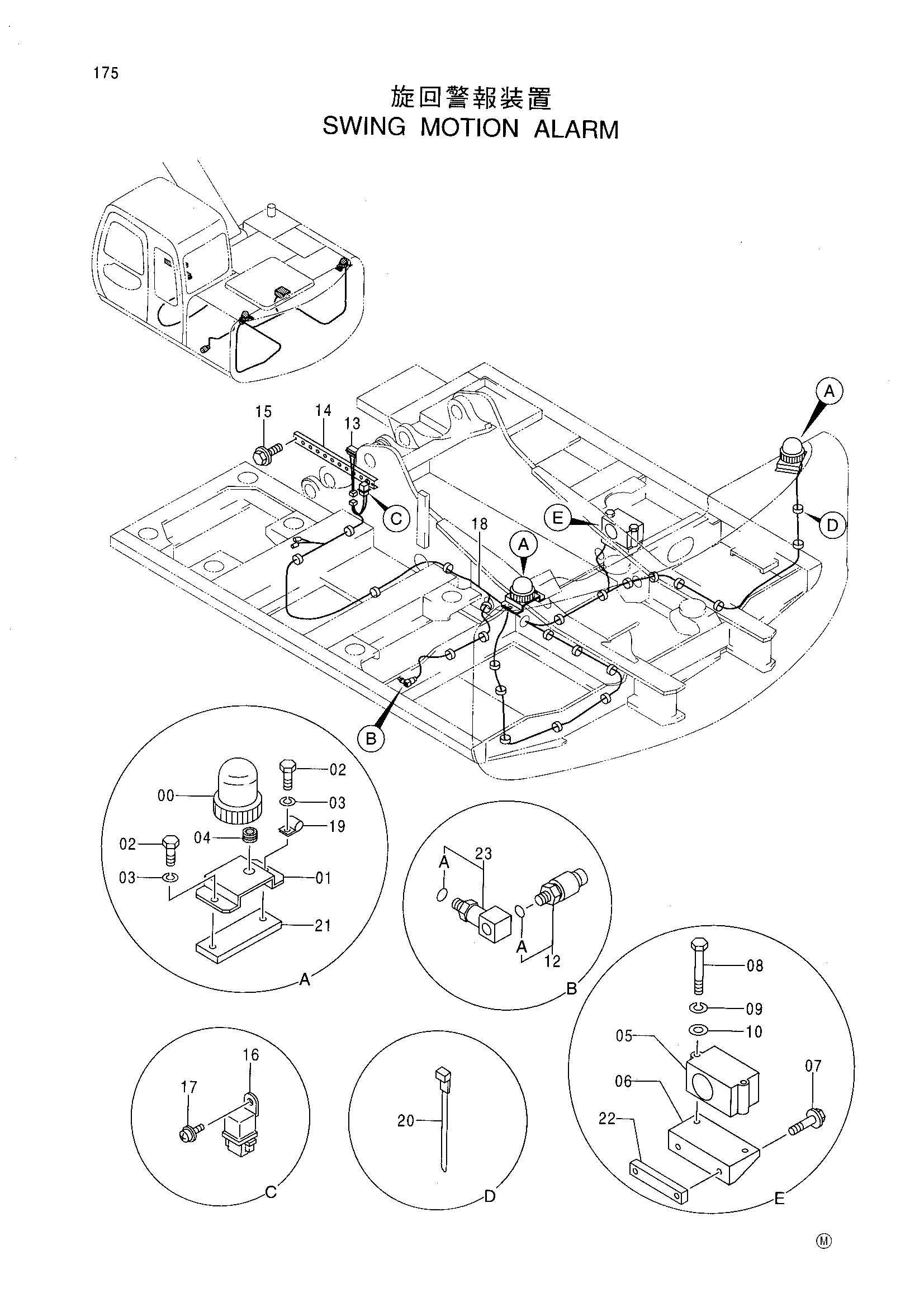

Заводская схема «Поворот мотион сигнализация» для HITACHI EX120-5X. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4310604 | Патлите | 2 |
| 01 | 4235958 | Кронштейн | 2 |
| 02 | J901225 | Болт | 4 |
| 03 | A590912 | Пружинная шайба | 4 |
| 04 | 94-2816 | Резиновая втулка | 2 |
| 05 | 4179752 | Зуммер | 1 |
| 06 | 8066192 | Кронштейн | 1 |
| 07 | J021025 | Болт с шайбой | 2 |
| 08 | J900802 | Болт | 2 |
| 09 | A590908 | Пружинная шайба | 2 |
| 10 | A590108 | Плоская шайба | 2 |
| 12 | 4333040 | Выключатель | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4352947 | Выключатель | 1 |
| 14 | 8064707 | Кронштейн | 1 |
| 15 | J020816 | Болт с шайбой | 2 |
| 16 | 4251588 | Реле | 1 |
| 17 | J460614 | Винт с шайбой | 1 |
| 18 | 2039430 | Жгут проводов | 1 |
| 19 | 4190261 | Зажим | 2 |
| 20 | 4055312 | Ленточный зажим | 22 |
| 21 | 4237713 | Седло винта | 2 |
| 22 | 4351974 | Седло винта | 1 |
| 23 | 4370902 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5X и серийный номер машины. Это снижает риск заказа детали другого исполнения.
