Гидроцилиндр ковша <120-5X> — HITACHI EX120-5HG

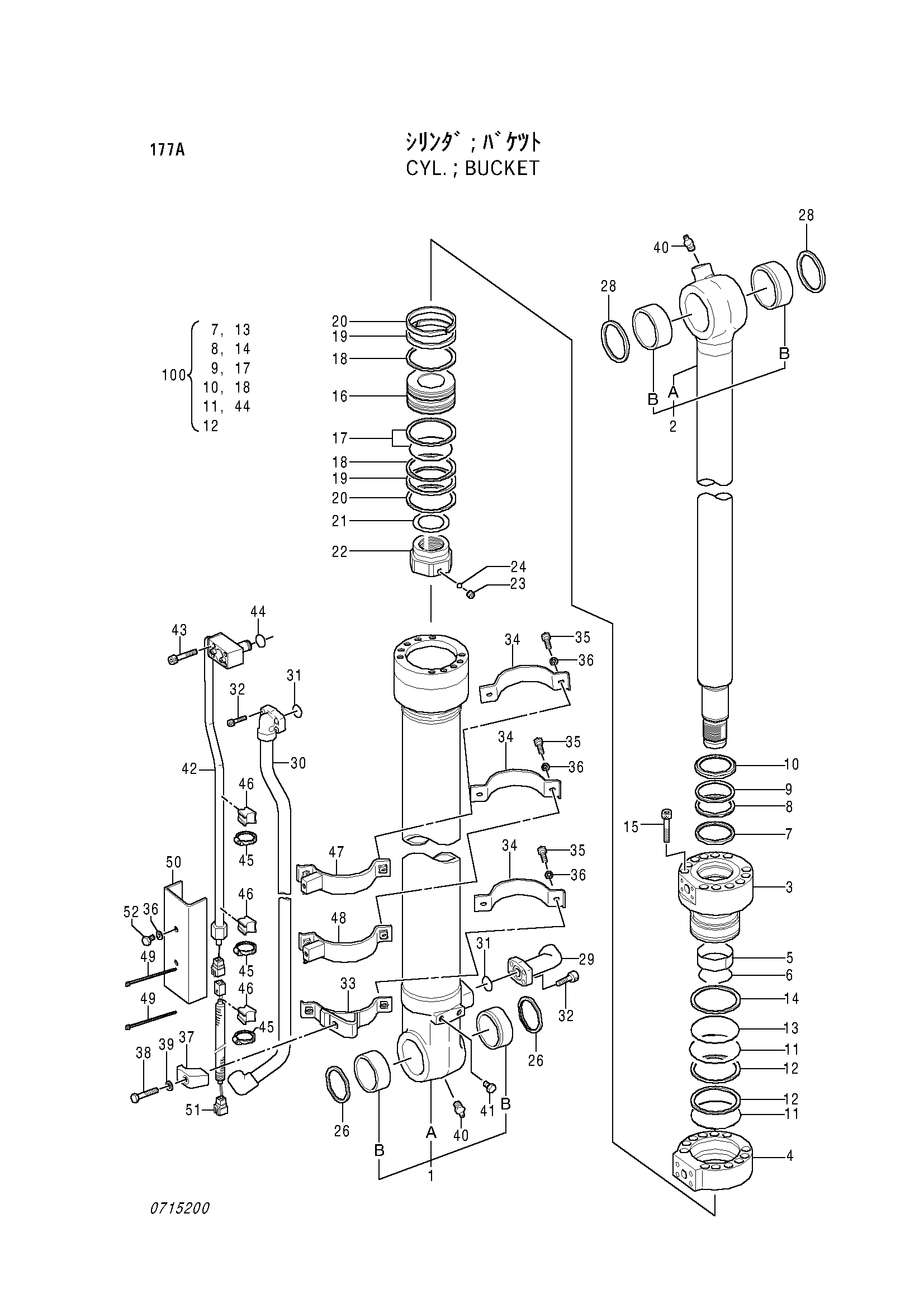

Заводская схема «Гидроцилиндр ковша <120-5X>» для HITACHI EX120-5HG. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4391975	Гидроцилиндр ковша	1
1	0667101	Труба гидроцилиндра в сборе	1
1B	4365897	Втулка пальца	2
2	0715201	Шток поршня в сборе	1
2B	4365448	Втулка пальца	2
3	0715202	Головка гидроцилиндра	1
4	0715203	Проставка	1
5	0310604	Втулка	1
6	4510494	Стопорное кольцо	1
7	0409104	Кольцо	1
8	0225611	U-образная манжета	1
9	0225612	Опорное кольцо	1
10	0667106	Грязесъёмное кольцо	1
11	A811090	Уплотнительное кольцо	2
12	0310606	Опорное кольцо	2
13	A811095	Уплотнительное кольцо	1
14	0254905	Опорное кольцо	1
15	0715204	Болт с внутренним шестигранником	10
16	0409106	Поршень	1
17	0310608	Кольцо уплотнение в сборе	1
18	0409107	Опорное кольцо	2
19	0667108	Направляющее кольцо	2
20	0310610	Направляющее кольцо	2
21	0326007	Регулировочная шайба	1
22	0667109	Гайка	1
23	0310612	Установочный винт	1
24	0111818	Стальной шарик	1
26	0409111	Грязесъёмное кольцо	2
28	0409112	Грязесъёмное кольцо	2
29	0409113	Соединение	1
30	0667110	Трубка	1
31	4509181	Уплотнительное кольцо	2
32	M340825	Болт с внутренним шестигранником	8
33	0667111	Лента	1
34	0409116	Лента	3
35	0408815	Болт	6
36	0325913	Шайба	8
37	0310616	Держатель	1
38	0309022	Болт	1
39	0208516	Пружинная шайба	1
40	J75481	Пресс-маслёнка	2
41	0409110	Болт	2
42	0715205	Картридж	1
43	0178610	Болт с внутренним шестигранником	4
44	A810025	Уплотнительное кольцо	1
45	0684305	Лента	3
46	0715206	Проставка	3
47	0715207	Лента	1
48	0715208	Лента	1
49	0684309	Лента	2
50	0684310	Крышка	1
51	0715209	Трос	1
52	0684312	Болт	2
100	4398623	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5HG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
