Смазка трубопроводы <120, SS, LV, X, E, Z, H, K> — HITACHI EX120-5HG

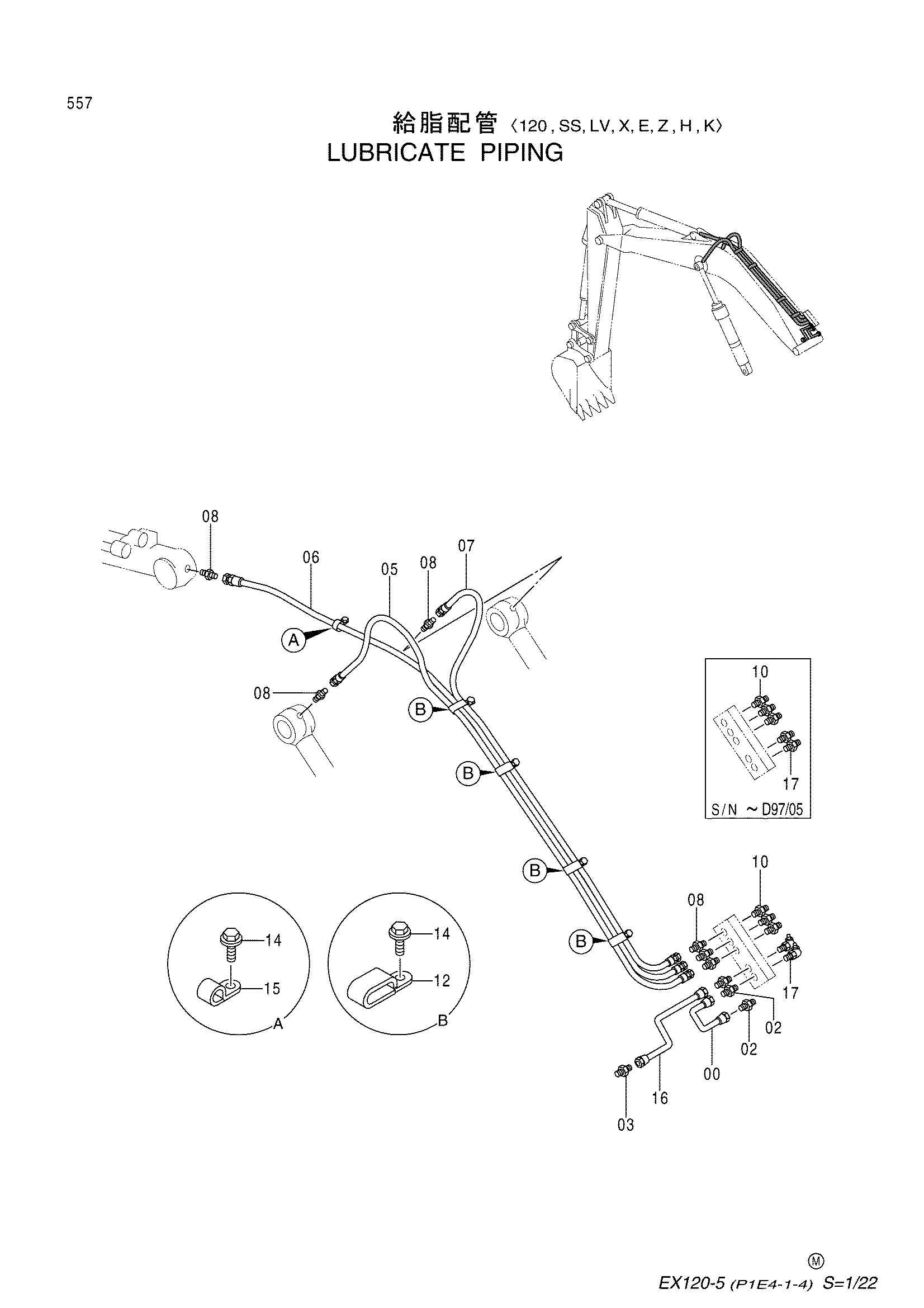

Заводская схема «Смазка трубопроводы <120, SS, LV, X, E, Z, H, K>» для HITACHI EX120-5HG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4361021 | Трубка | 1 |
| 02 | 4360981 | Штуцер трубки | 2 |
| 03 | 4345297 | Штуцер трубки | 2 |
| 05 | 4260314 | Нейлоновый шланг | 1 |
| 06 | 4260316 | Нейлоновый шланг | 1 |
| 07 | 4260312 | Нейлоновый шланг | 1 |
| 08 | 4154651 | Адаптер | 6 |
| 10 | J75482 | Пресс-маслёнка | 3 |
| 12 | 4252877 | Зажим | 5 |
| 14 | J011016 | Болт с шайбой | 6 |
| 15 | 4190261 | Зажим | 1 |
| 16 | 4370492 | Трубка | 1 |
| 17 | 4148896 | Пресс-маслёнка | 2 |
| 17 | J75482 замена: 4148896 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5HG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
