Ефкт стрела <X> — HITACHI EX120-5HG

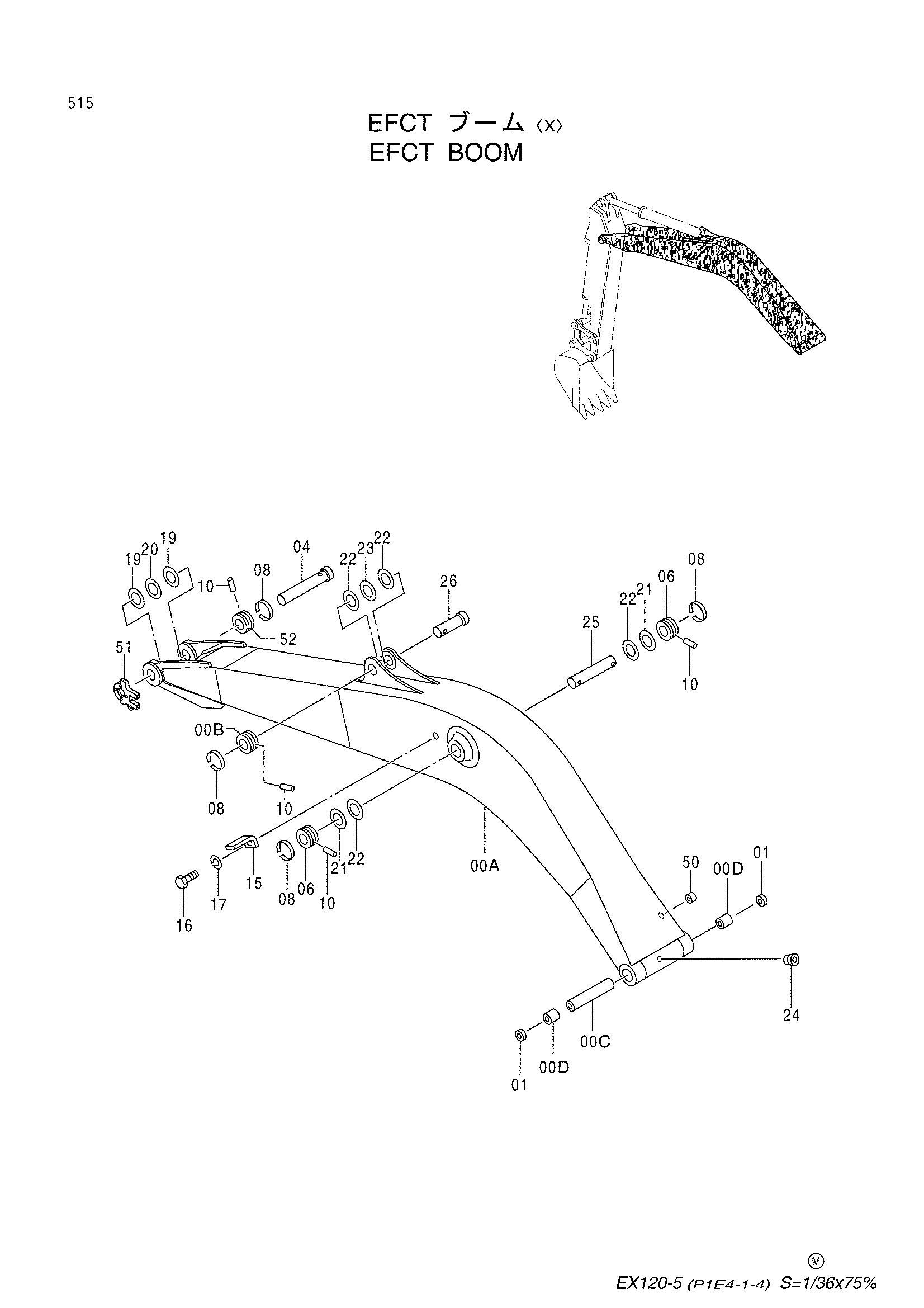

Заводская схема «Ефкт стрела <X>» для HITACHI EX120-5HG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 5004475 | Стрела | 1 |
| 00B | 4276106 | Ограничитель | 1 |
| 00C | 4344903 | Проставка | 1 |
| 00D | 3075026 | Втулка | 2 |
| 01 | 4084578 | Пылезащитное уплотнение | 2 |
| 04 | 3073373 | Палец | 1 |
| 06 | 4276106 | Ограничитель | 2 |
| 08 | 4098716 | Кольцо | 4 |
| 10 | 4106307 | Палец | 4 |
| 15 | 4224631 | Кронштейн | 1 |
| 16 | J901425 | Болт | 1 |
| 17 | A590914 | Пружинная шайба | 1 |
| 19 | 4361293 | Упорная пластина 1.0 | 2 |
| 20 | 4361294 | Упорная пластина 2.0 | 1 |
| 21 | 4361608 | Упорная пластина 1.0 | 2 |
| 22 | 4366692 | Упорная пластина 1.0 | 4 |
| 23 | 4367410 | Упорная пластина 2.0 | 1 |
| 24 | 94-2023 | Пробка | 1 |
| 25 | 3075518 | Палец | 1 |
| 26 | 3075516 | Палец | 1 |
| 50 | 4353447 | Седло винта | 1 |
| 51 | 3073076 | Кронштейн | 1 |
| 52 | 4276106 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5HG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
