Кабина (8)[хг-тйпе]<K> — HITACHI EX120-5 JPN

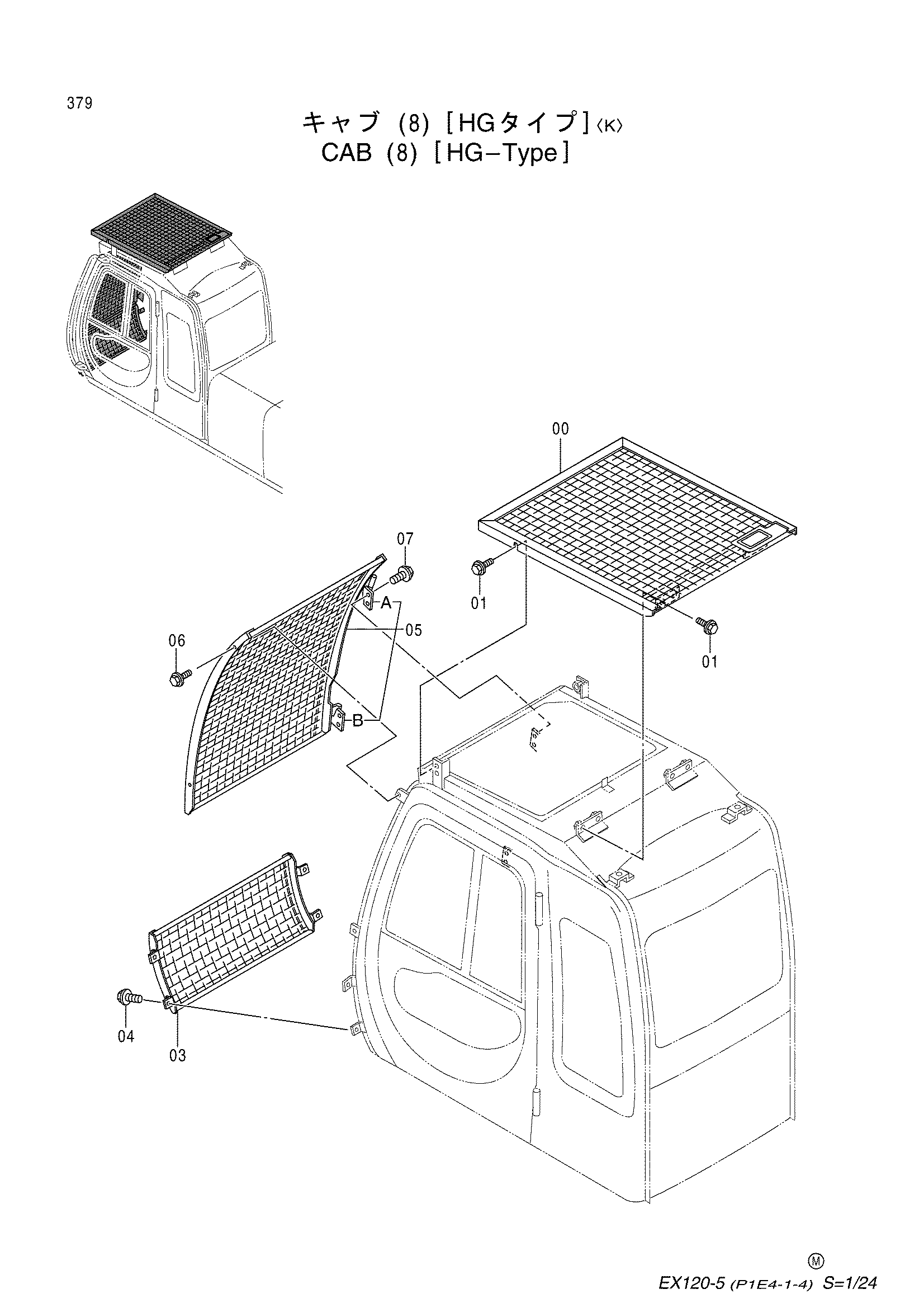

Заводская схема «Кабина (8)[хг-тйпе]<K>» для HITACHI EX120-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Кабина (8)[хг-тйпе]<K> HITACHI EX120-5 JPN](/catalog-drawings/a7/a7189759-528d-47c3-bf7d-e856ee308e64.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4368870 | Защитный кожух | 1 |
| 01 | J031030 | Болт с шайбой | 6 |
| 03 | 4368858 | Защитный кожух | 1 |
| 04 | J031030 | Болт с шайбой | 4 |
| 05 | 4369928 | Защитный кожух | 1 |
| 05 | 4378467 | Защитный кожух | 1 |
| 05 | 4383095 | Защитный кожух | 1 |
| 05A | 4410111 | Петля | 1 |
| 05A | 4410113 | Петля | 1 |
| 05A | 4410115 | Петля | 1 |
| 05B | 4410112 | Петля | 1 |
| 05B | 4410114 | Петля | 1 |
| 05B | 4410116 | Петля | 1 |
| 06 | J031030 | Болт с шайбой | 2 |
| 07 | J021030 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
