Пилотный трубопроводы (роликовый): 2 — HITACHI EX120-5 JPN

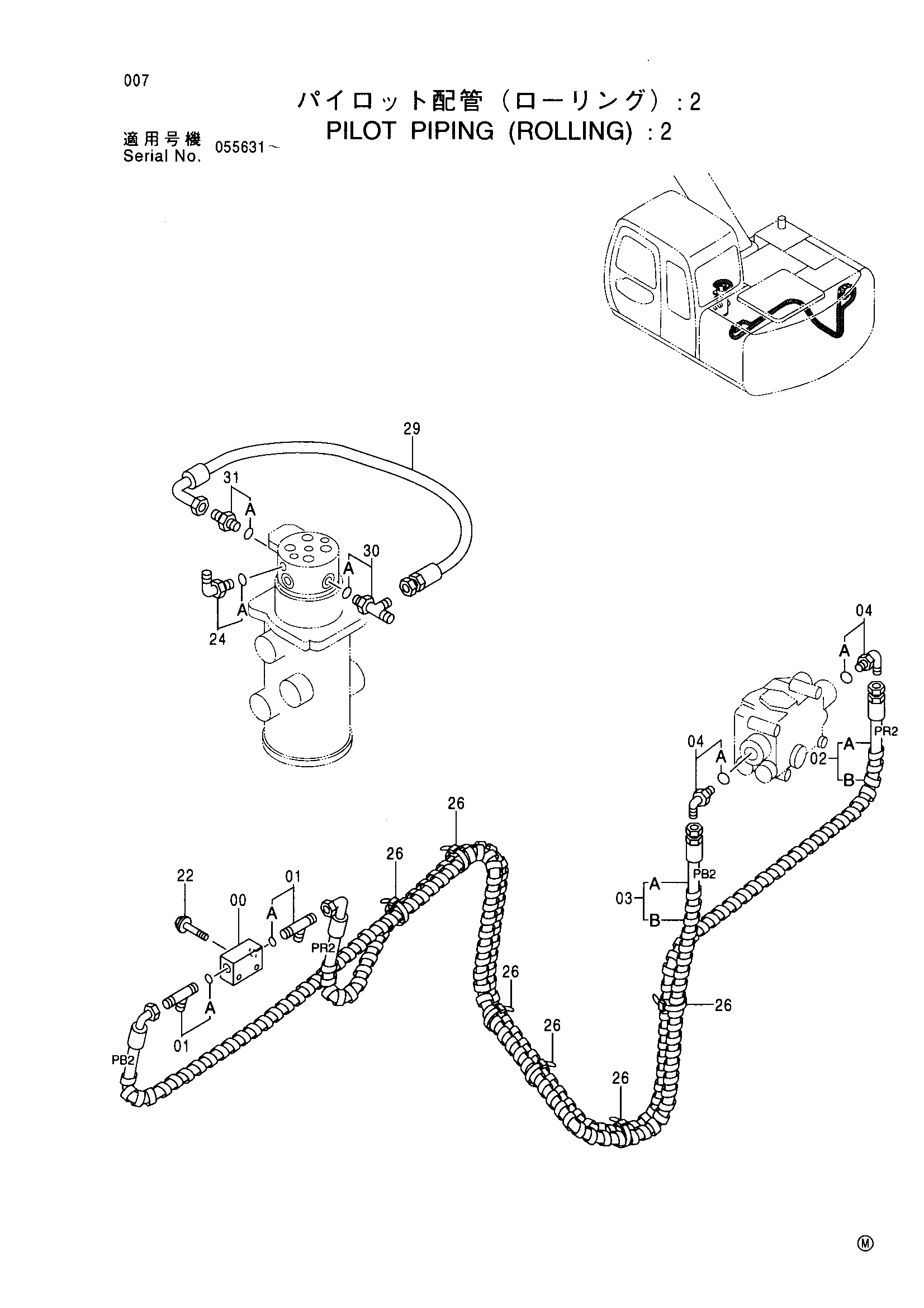

Заводская схема «Пилотный трубопроводы (роликовый): 2» для HITACHI EX120-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4203447 | Челночный клапан | 1 |
| 01 | 4207300 | Тройник | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 9157727 | Шланг в сборе | 1 |
| 02A | 4375676 | Шланг (PR2) | 1 |
| 02B | 4327293 | Защитный кожух | 5 |
| 03 | 9157725 | Шланг в сборе | 1 |
| 03A | 4375677 | Шланг (PB2) | 1 |
| 03B | 4327293 | Защитный кожух | 4 |
| 04 | 4154671 | Угловой штуцер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | J010855 | Болт с шайбой | 2 |
| 24 | 4154670 | Угловой штуцер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4055312 | Ленточный зажим | 6 |
| 29 | 4300565 | Шланг | 1 |
| 30 | 4234371 | Тройник | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4200467 | Адаптер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
