Пилотный трубопроводы (поток производительность селектор): 2 <выбор> — HITACHI EX120-5 JPN

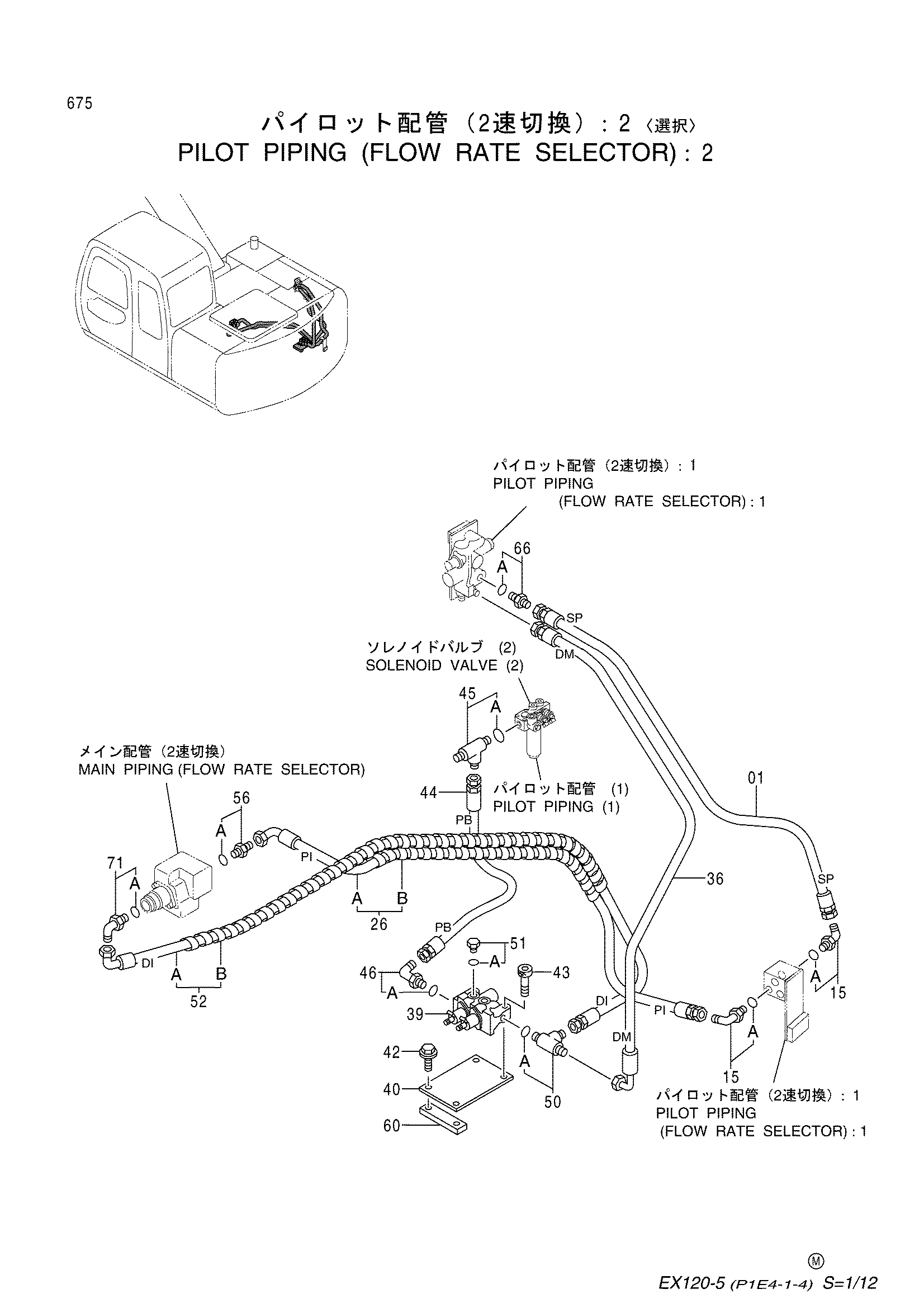

Заводская схема «Пилотный трубопроводы (поток производительность селектор): 2 <выбор>» для HITACHI EX120-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4368893 | Шланг (SP) | 1 |
| 15 | 4154671 | Угловой штуцер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 9155309 | Шланг в сборе | 1 |
| 26A | 4368878 | Шланг (PI) | 1 |
| 26B | 4327293 | Защитный кожух | 1 |
| 36 | 4368876 | Шланг (DM) | 1 |
| 39 | 4351659 | Электромагнитный клапан | 1 |
| 40 | 9746094 | Кронштейн | 1 |
| 42 | J011020 | Болт с шайбой | 2 |
| 43 | J781060 | Болт с внутренним шестигранником | 2 |
| 44 | 4368892 | Шланг (PB) | 1 |
| 45 | 4222016 | Тройник | 1 |
| 45A | 4506418 | Уплотнительное кольцо | 1 |
| 46 | 4156434 | Угловой штуцер | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4207300 | Тройник | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4093624 | Пробка | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 9155312 | Шланг в сборе | 1 |
| 52A | 4368879 | Шланг (DI) | 1 |
| 52B | 4327293 | Защитный кожух | 1 |
| 56 | 4200466 | Адаптер | 1 |
| 56A | 4509180 | Уплотнительное кольцо | 1 |
| 60 | 4364220 | Седло винта | 1 |
| 66 | 4200467 | Адаптер | 1 |
| 66A | 957366 | Уплотнительное кольцо | 1 |
| 71 | 4154671 | Угловой штуцер | 1 |
| 71A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
