Роликовый трубопроводы (верхняя платформа) — HITACHI EX120-5 JPN

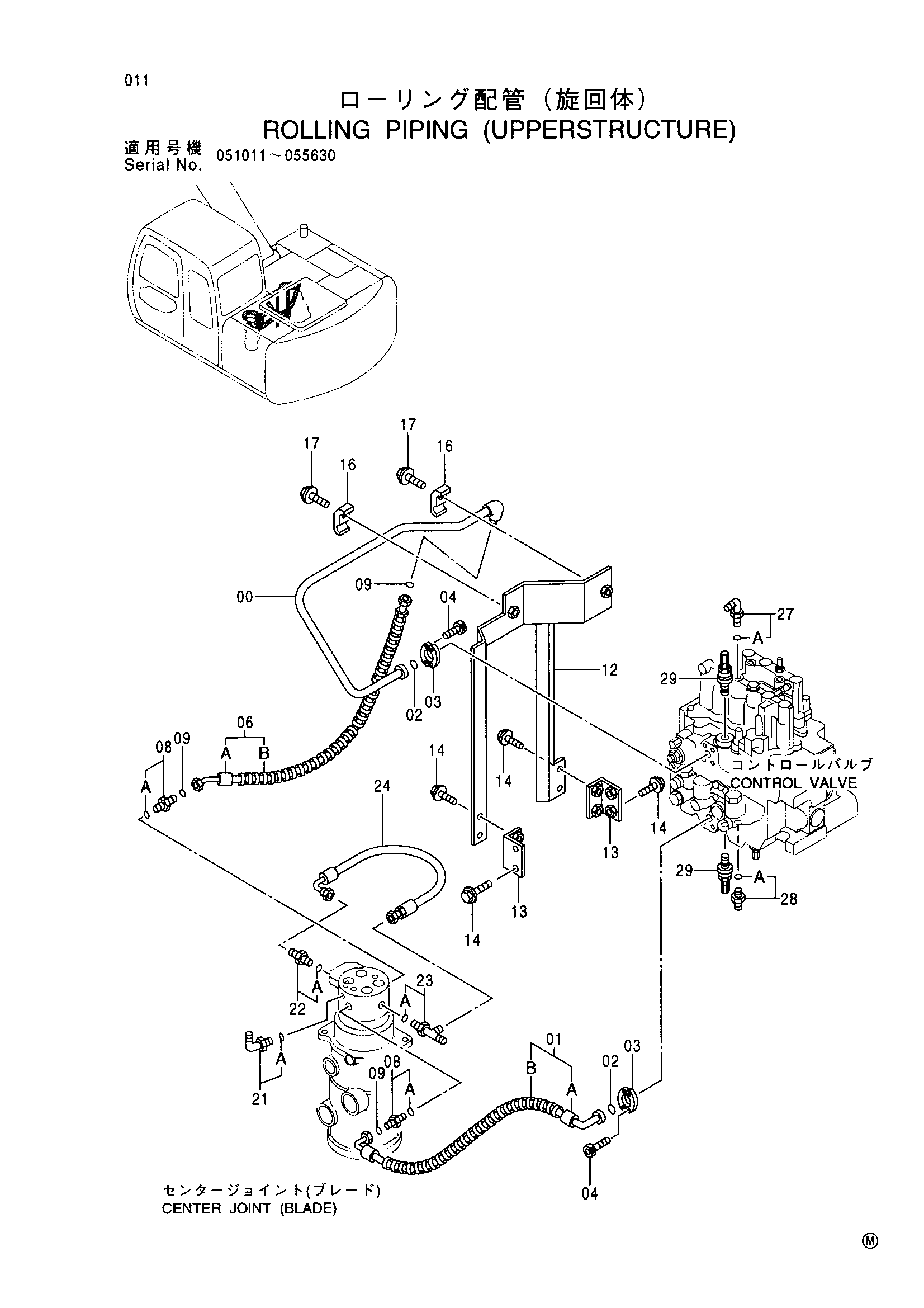

Заводская схема «Роликовый трубопроводы (верхняя платформа)» для HITACHI EX120-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8070021 | Трубка | 1 |
| 01 | 9164045 | Шланг в сборе | 1 |
| 01A | 4390996 | Шланг | 1 |
| 01B | 4327294 | Защитный кожух | 1 |
| 02 | 971489 | Уплотнительное кольцо | 2 |
| 03 | 986910 | Разъёмный фланец | 4 |
| 04 | J781030 | Болт с внутренним шестигранником | 8 |
| 06 | 9164046 | Шланг в сборе | 1 |
| 06A | 4229812 | Шланг | 1 |
| 06B | 4327294 | Защитный кожух | 1 |
| 08 | 4392134 | Адаптер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4138938 | Уплотнительное кольцо | 3 |
| 12 | 7030670 | Кронштейн | 1 |
| 13 | 9745459 | Кронштейн | 2 |
| 14 | J011230 | Болт с шайбой | 8 |
| 16 | 4190125 | Хомут трубки | 2 |
| 17 | J011250 | Болт с шайбой | 2 |
| 21 | 4154670 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4200467 | Адаптер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4234371 | Тройник | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4300565 | Шланг | 1 |
| 27 | 4208913 | Угловой штуцер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4200466 | Адаптер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4393946 | Предохранительный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
