Пилотный трубопроводы (1)<Z> — HITACHI EX120-5 JPN

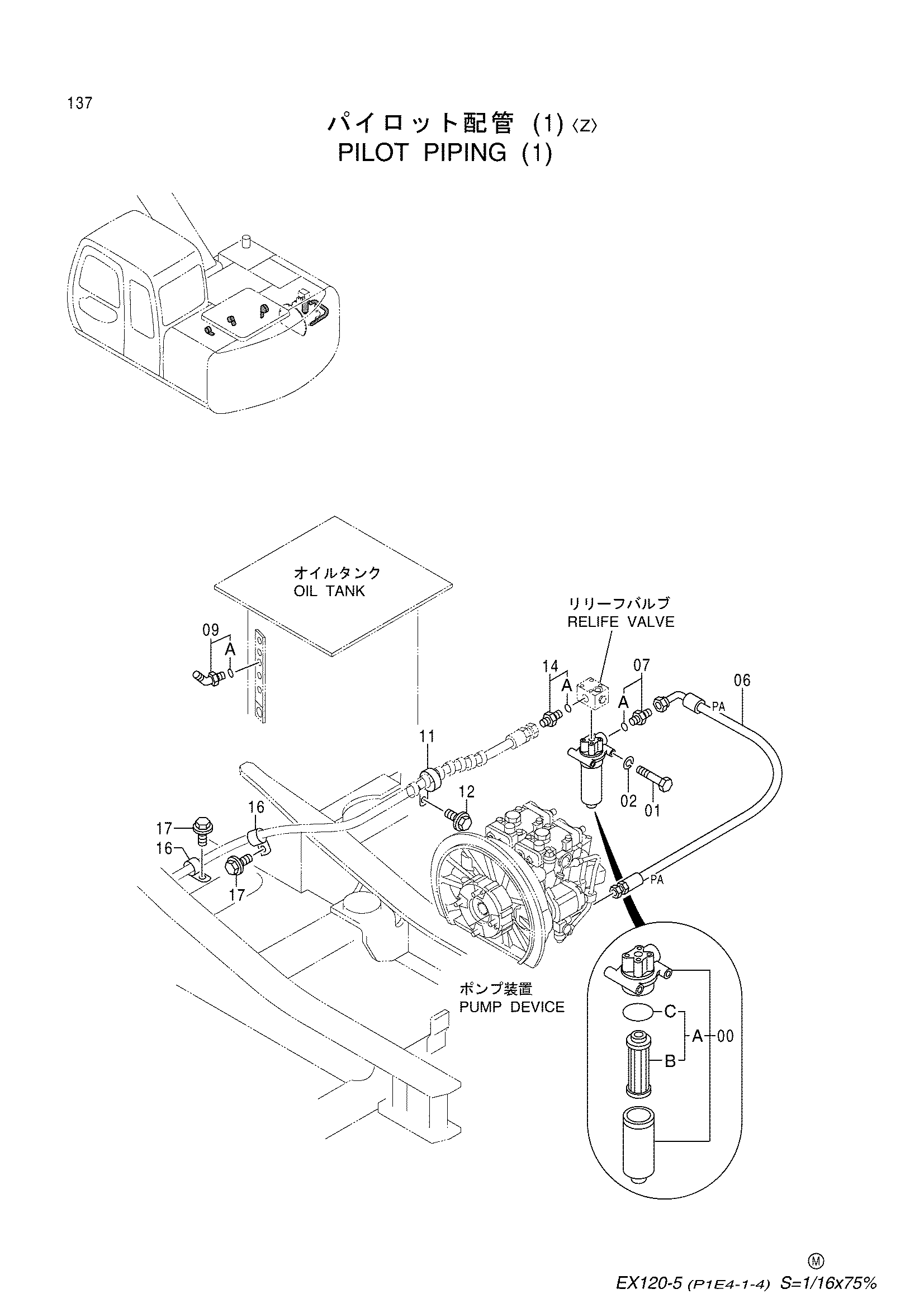

Заводская схема «Пилотный трубопроводы (1)<Z>» для HITACHI EX120-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330227 | Масляный фильтр | 1 |
| 00A | 4370435 | Фильтрующий элемент | 1 |
| 00B | 4191301 | Фильтрующий элемент | 1 |
| 00C | A811060 | Уплотнительное кольцо | 1 |
| 01 | J901004 | Болт | 2 |
| 02 | A590910 | Пружинная шайба | 2 |
| 06 | 4332930 | Шланг (PA) | 1 |
| 07 | 4210361 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4190244 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4190266 | Зажим | 1 |
| 12 | J011025 | Болт с шайбой | 1 |
| 14 | 4200469 | Адаптер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4190253 | Зажим | 2 |
| 17 | J011020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
