Каталог запчастей HITACHI
Монитор <Z> — HITACHI EX120-5 JPN

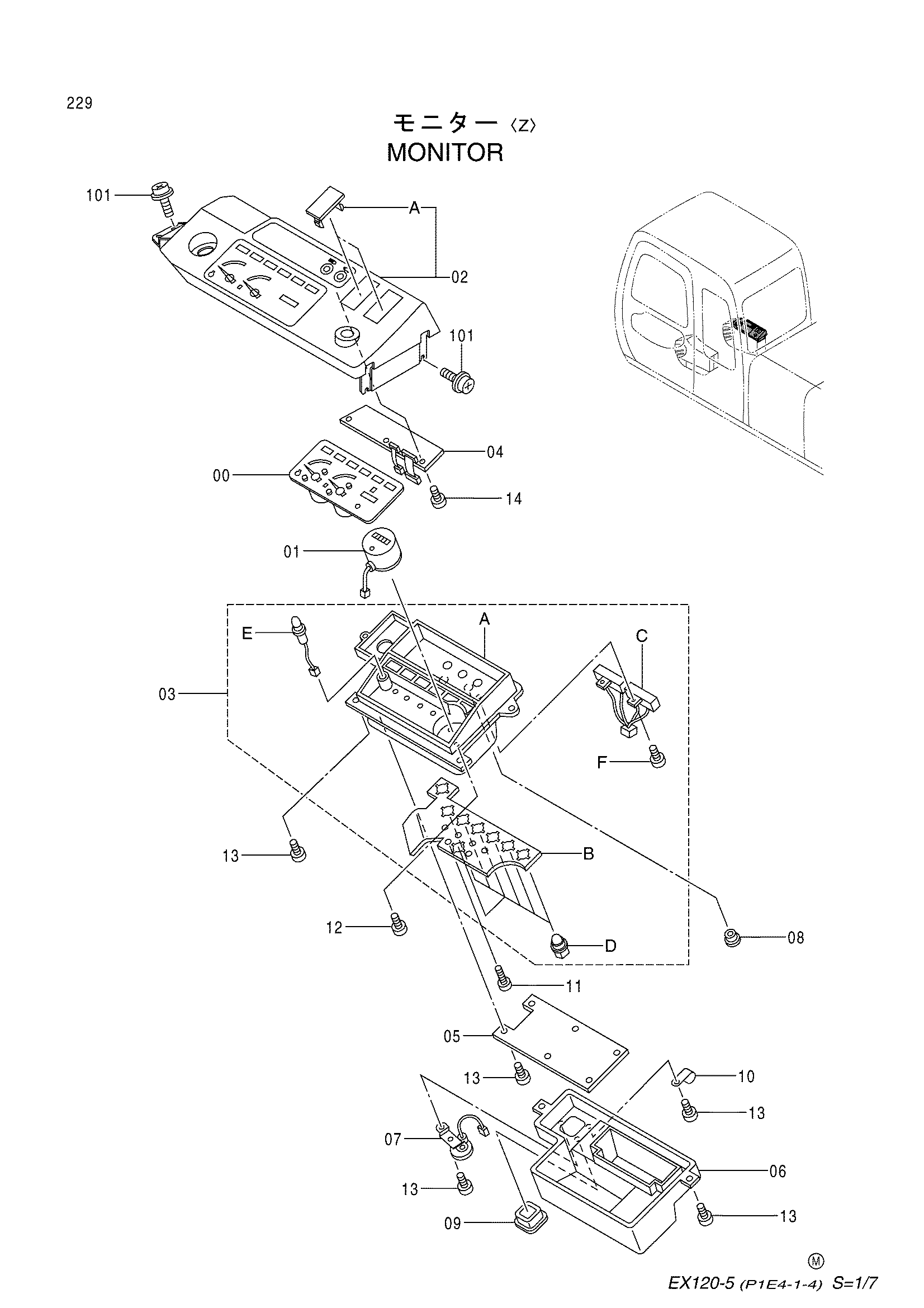

Заводская схема «Монитор <Z>» для HITACHI EX120-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-14 | 4362304 | Монитор | 1 |
| 00 | 4388978 | Измеритель | 1 |
| 01 | 4388977 | Измеритель | 1 |
| 02 | 4388976 | Корпус | 1 |
| 02A | 4350778 | Колпачок | 2 |
| 03 | 4388975 | Корпус | 1 |
| 03A | 4388974 | Корпус | 1 |
| 03B | 4388973 | Плата | 1 |
| 03C | 4388972 | Резистор | 1 |
| 03D | 4370141 | Фонарь разъём | 8 |
| 03E | 4388971 | LED | 1 |
| 03F | 4388970 | Винт | 2 |
| 04 | 4388969 | Плата принтед | 1 |
| 05 | 4388968 | Плата принтед | 1 |
| 06 | 4388967 | Корпус | 1 |
| 07 | 4388966 | Зуммер | 1 |
| 08 | 4388965 | Колпачок | 1 |
| 09 | 4310825 | Уплотнительная втулка | 1 |
| 10 | 4388964 | Хомут | 1 |
| 11 | 4388963 | Винт | 6 |
| 12 | 4349998 | Винт | 3 |
| 13 | 4310818 | Винт | 12 |
| 14 | 4388962 | Винт | 3 |
| 101 | J680616 | Винт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
