Роликовый трубопроводы (верхняя платформа): 2 — HITACHI EX120-5 JPN

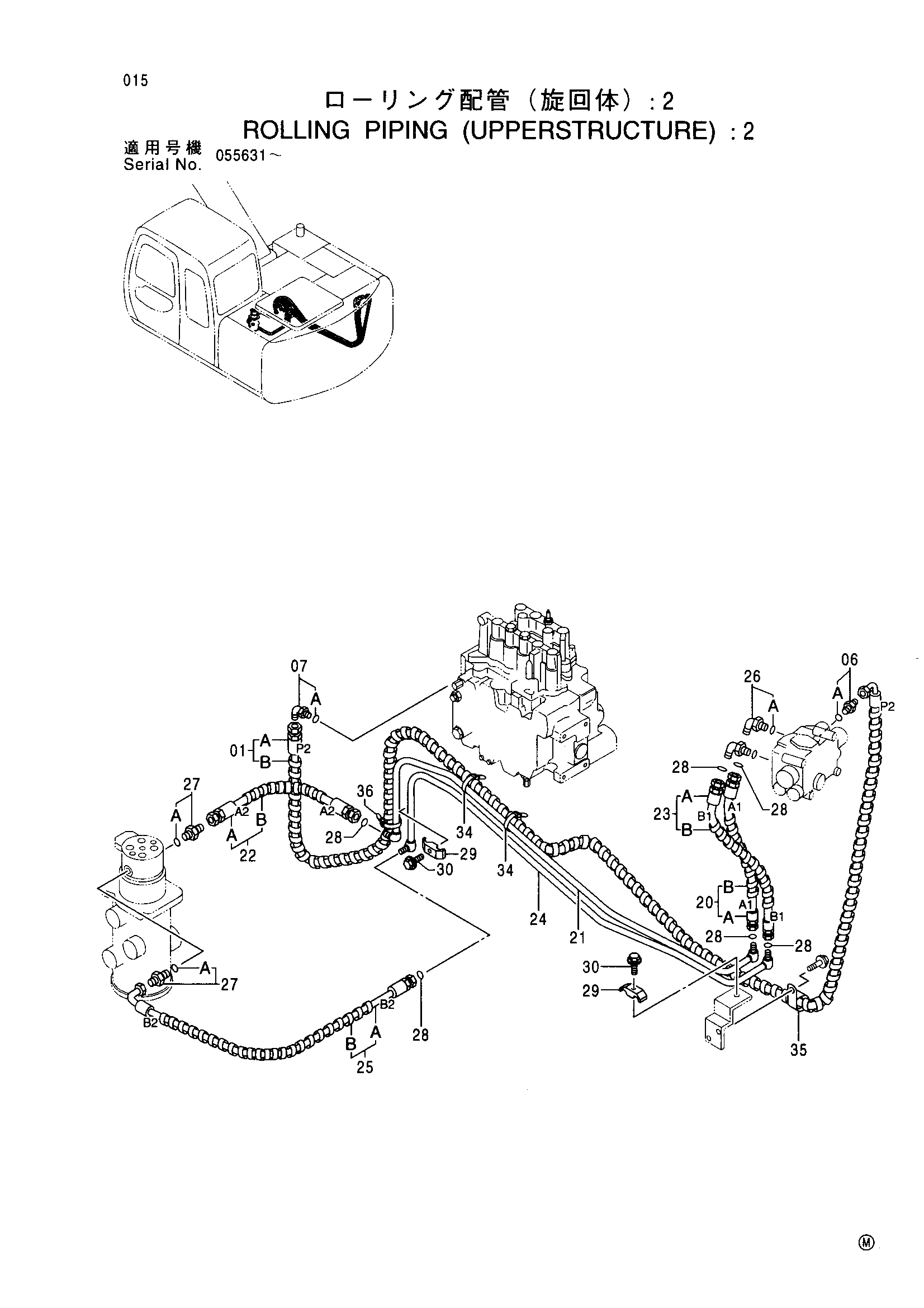

Заводская схема «Роликовый трубопроводы (верхняя платформа): 2» для HITACHI EX120-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9158390 | Шланг в сборе | 1 |
| 01A | 4386739 | Шланг (P2) | 1 |
| 01B | 4327294 | Защитный кожух | 6 |
| 06 | 4376657 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4154671 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 9158139 | Шланг в сборе | 1 |
| 20A | 4375684 | Шланг (A1) | 1 |
| 20B | 4327294 | Защитный кожух | 1 |
| 21 | 8066628 | Трубка | 1 |
| 22 | 9157729 | Шланг в сборе | 1 |
| 22A | 4372516 | Шланг (A2) | 1 |
| 22B | 4327294 | Защитный кожух | 2 |
| 23 | 9158138 | Шланг в сборе | 1 |
| 23A | 4375683 | Шланг (B1) | 1 |
| 23B | 4327294 | Защитный кожух | 1 |
| 24 | 8066629 | Трубка | 1 |
| 25 | 9157728 | Шланг в сборе | 1 |
| 25A | 4372517 | Шланг (B2) | 1 |
| 25B | 4327294 | Защитный кожух | 2 |
| 26 | 4200580 | Угловой штуцер | 2 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4189602 | Адаптер | 2 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | 4138938 | Уплотнительное кольцо | 8 |
| 29 | 4189858 | Хомут трубки | 2 |
| 30 | J021255 | Болт с шайбой | 2 |
| 34 | 4055312 | Ленточный зажим | 2 |
| 35 | 4190291 | Зажим | 1 |
| 36 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
