Роликовый трубопроводы (ходовая часть) — HITACHI EX120-5 JPN

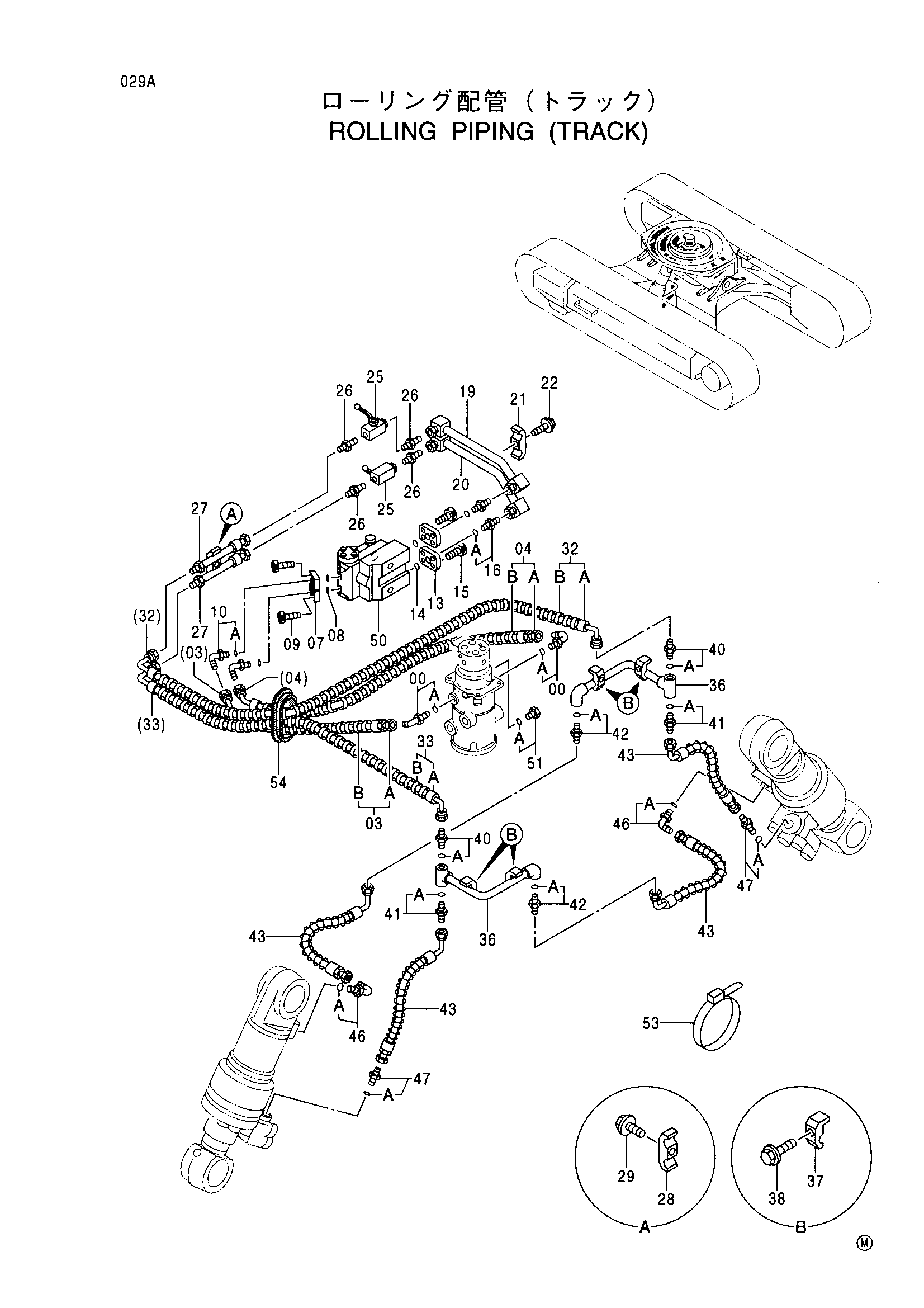

Заводская схема «Роликовый трубопроводы (ходовая часть)» для HITACHI EX120-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4392261 | Угловой штуцер | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 9164021 | Шланг в сборе | 1 |
| 03A | 4390988 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 1 |
| 04 | 9168557 | Шланг в сборе | 1 |
| 04A | 4395043 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 1 |
| 07 | 4390196 | Фланец | 2 |
| 08 | A811035 | Уплотнительное кольцо | 2 |
| 09 | J781032 | Болт с внутренним шестигранником | 8 |
| 10 | 4154671 | Угловой штуцер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4390195 | Фланец | 2 |
| 14 | A811035 | Уплотнительное кольцо | 2 |
| 15 | J781032 | Болт с внутренним шестигранником | 8 |
| 16 | 4200466 | Адаптер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 8069967 | Трубка | 1 |
| 20 | 8069968 | Трубка | 1 |
| 21 | 4189858 | Хомут трубки | 1 |
| 22 | J011250 | Болт с шайбой | 1 |
| 25 | 4336087 | Запорный клапан | 2 |
| 26 | 4215650 | Адаптер | 4 |
| 27 | 9748840 | Трубка | 2 |
| 28 | 4189858 | Хомут трубки | 1 |
| 29 | J011250 | Болт с шайбой | 1 |
| 32 | 9164023 | Шланг в сборе | 1 |
| 32A | 4390990 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 1 |
| 33 | 9164024 | Шланг в сборе | 1 |
| 33A | 4390991 | Шланг | 1 |
| 33B | 4327293 | Защитный кожух | 2 |
| 36 | 8069969 | Трубка | 2 |
| 37 | 4190124 | Хомут трубки | 4 |
| 38 | J011240 | Болт с шайбой | 4 |
| 40 | 4200466 | Адаптер | 2 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4395008 | Адаптер | 2 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4395009 | Адаптер | 2 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4393929 | Шланг | 4 |
| 46 | 4200470 | Угловой штуцер | 2 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4200468 | Адаптер | 2 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 9166131 | Тормозной клапан | 1 |
| 51 | 4093624 | Пробка | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4055312 | Ленточный зажим | 3 |
| 54 | 4275016 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
