Управление педаль (роликовый) — HITACHI EX120-5 JPN

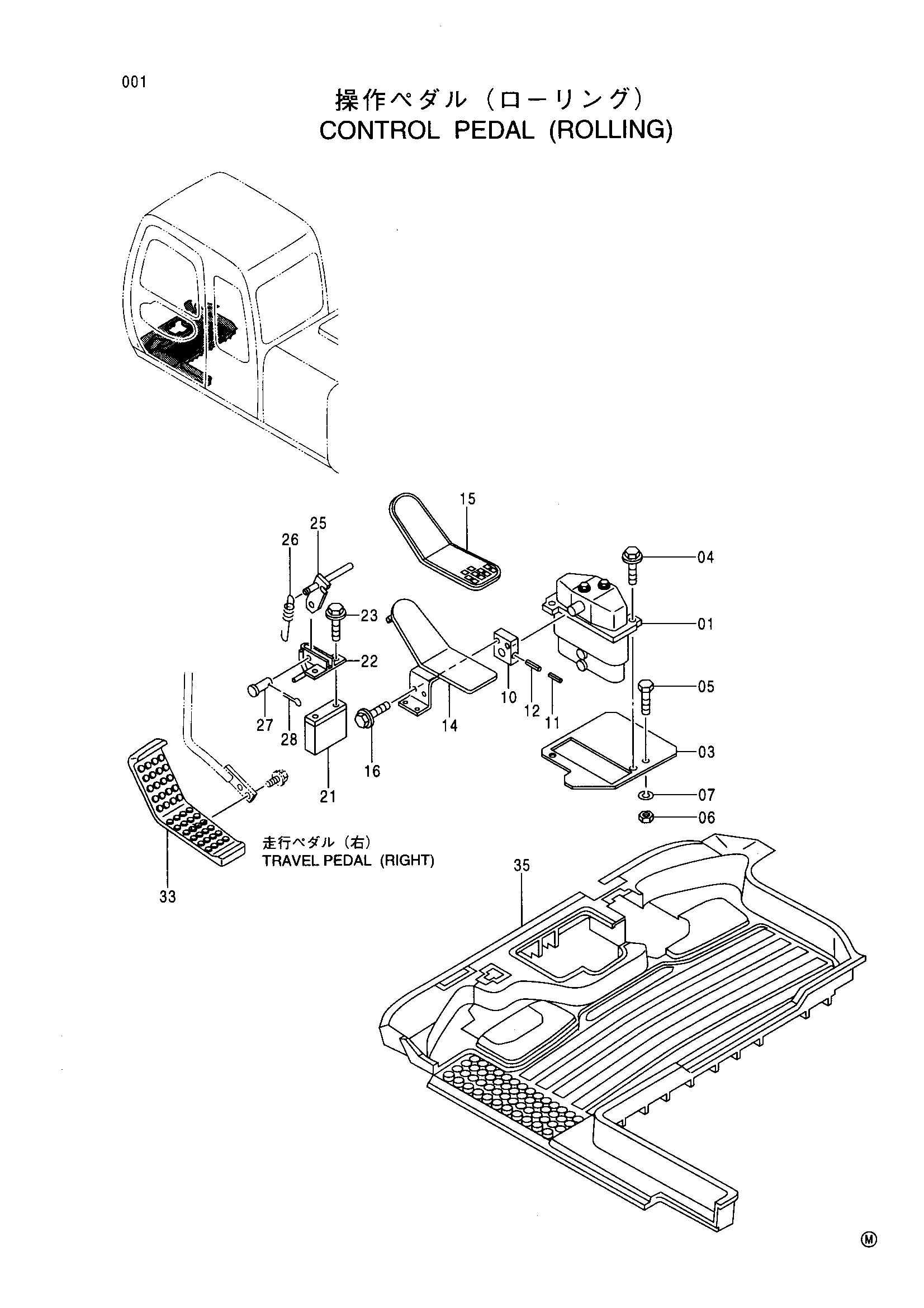

Заводская схема «Управление педаль (роликовый)» для HITACHI EX120-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | (9137387) | Пилотный клапан(для транспортировка) | 1 |
| 01 | 9137384 замена: 9137387 | Пилотный клапан | 1 |
| 03 | 9742905 | Пластина | 1 |
| 04 | J011035 | Болт с шайбой | 2 |
| 05 | J901035 | Болт | 1 |
| 06 | J950010 | Гайка | 1 |
| 07 | A590910 | Пружинная шайба | 1 |
| 10 | 4211166 | Кронштейн | 1 |
| 11 | 4205317 | Пружинный штифт | 1 |
| 12 | 4205318 | Пружинный штифт | 1 |
| 14 | 8055953 | Педаль | 1 |
| 15 | 4283758 | Крышка | 1 |
| 16 | J021025 | Болт с шайбой | 2 |
| 21 | 4368398 | Проставка | 1 |
| 22 | 8034081 | Кронштейн | 1 |
| 23 | J011000 | Болт с шайбой | 2 |
| 25 | 9729325 | Кронштейн | 1 |
| 26 | 4149125 | Пружина | 1 |
| 27 | A741026 | Палец | 1 |
| 28 | A763016 | Шплинт | 1 |
| 33 | 3070007 | Педаль(правый) | 1 |
| 35 | 3075722 | Коврик пола | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
