Пилотный трубопроводы (10-1)<120, SS, HG, LV, X, H, K> — HITACHI EX120-5 JPN

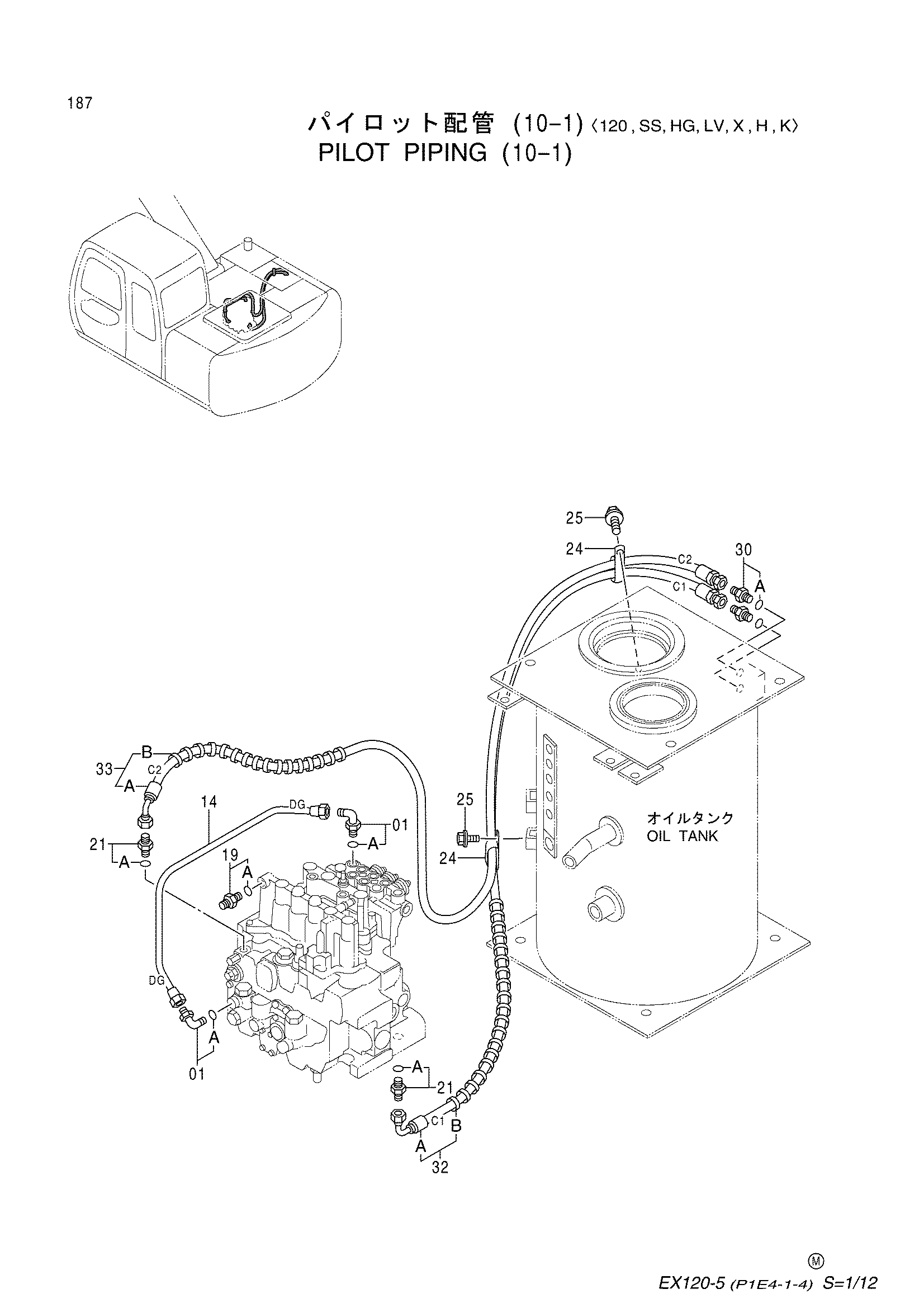

Заводская схема «Пилотный трубопроводы (10-1)<120, SS, HG, LV, X, H, K>» для HITACHI EX120-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4293950 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4348613 | Трубка (DG) | 1 |
| 19 | 4200467 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4200465 | Адаптер | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4190292 | Зажим | 2 |
| 25 | J011020 | Болт с шайбой | 2 |
| 30 | 4255792 | Адаптер | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 9150070 | Шланг в сборе | 1 |
| 32A | 4361254 | Шланг (C1) | 1 |
| 32B | 4327293 | Защитный кожух | 2 |
| 33 | 9150071 | Шланг в сборе | 1 |
| 33A | 4361253 | Шланг (C2) | 1 |
| 33B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
