Многофункциональный рычаг трубопроводы (1)<выбор> — HITACHI EX120-5 JPN

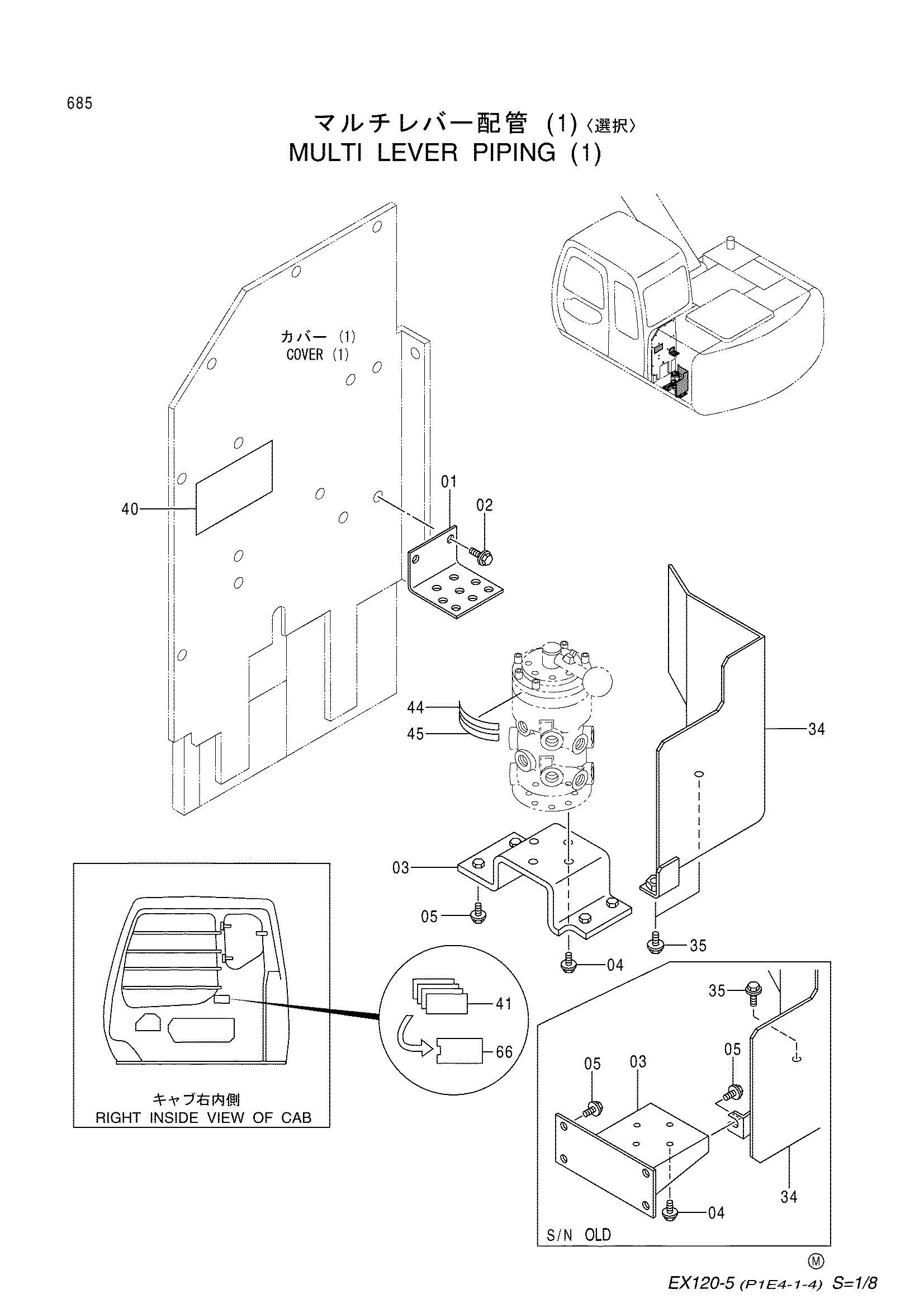

Заводская схема «Многофункциональный рычаг трубопроводы (1)<выбор>» для HITACHI EX120-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4349042 | Кронштейн | 1 |
| 02 | J021025 | Болт с шайбой | 2 |
| 03 | 8062293 | Кронштейн | 1 |
| 03 | 8062293 | Кронштейн | 1 |
| 03 | 8068420 | Кронштейн | 1 |
| 03 | 8068420 | Кронштейн | 1 |
| 03 | 8068420 | Кронштейн | 1 |
| 04 | J020825 | Болт с шайбой | 4 |
| 05 | J021030 | Болт с шайбой | 4 |
| 05 | J021030 | Болт с шайбой | 4 |
| 05 | J021035 | Болт с шайбой | 4 |
| 05 | J021035 | Болт с шайбой | 4 |
| 05 | J021035 | Болт с шайбой | 4 |
| 34 | 8062292 | Крышка | 1 |
| 34 | 8062292 | Крышка | 1 |
| 34 | 8067937 | Крышка | 1 |
| 34 | 8067937 | Крышка | 1 |
| 34 | 8067937 | Крышка | 1 |
| 35 | J021025 | Болт с шайбой | 1 |
| 35 | J021025 | Болт с шайбой | 1 |
| 35 | J021025 | Болт с шайбой | 2 |
| 35 | J021025 | Болт с шайбой | 2 |
| 35 | J021025 | Болт с шайбой | 2 |
| 40 | 3059267 | Информационная табличка | 1 |
| 41 | 4288249 | Пластина (к-тйпе) | 1 |
| 41 | 4288250 | Пластина (х-тйпе) | 1 |
| 41 | 4288251 | Пластина (м-тйпе) | 1 |
| 41 | 4288252 | Пластина (й-тйпе) | 1 |
| 44 | 4372969 | Информационная табличка | 1 |
| 45 | 4372968 | Информационная табличка | 1 |
| 66 | 4260602 | Корпус | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX120-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
